Aansluiten van de luidsprekerkabels

Sluit de luidsprekers en subwoofer aan op dit product.

Voor u ook maar iets gaat aansluiten, moet u dit product en de luidsprekers/subwoofer loskoppelen van het stopcontact.

Gebruik de luidsprekerkabels om de negatieve (–) aansluitingen van dit product en die van de luidsprekers met elkaar te verbinden en sluit dan de positieve (+) aansluitingen op elkaar aan. Op dit product zijn de rode aansluitingen positief (+) en de zwarte aansluitingen negatief (–).

Wanneer u banaanstekkers gebruikt

Model voor
V.S. en Canada

Met banaanstekkers kunt u makkelijker en veiliger aansluitingen maken dan met gestripte luidsprekerkabels.

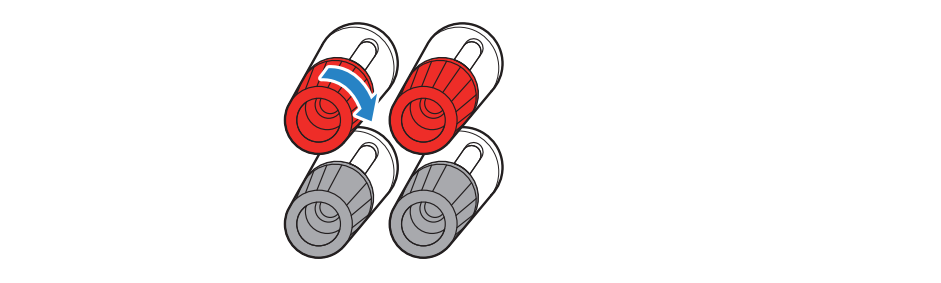

  1. Maak de luidsprekeraansluiting vast.

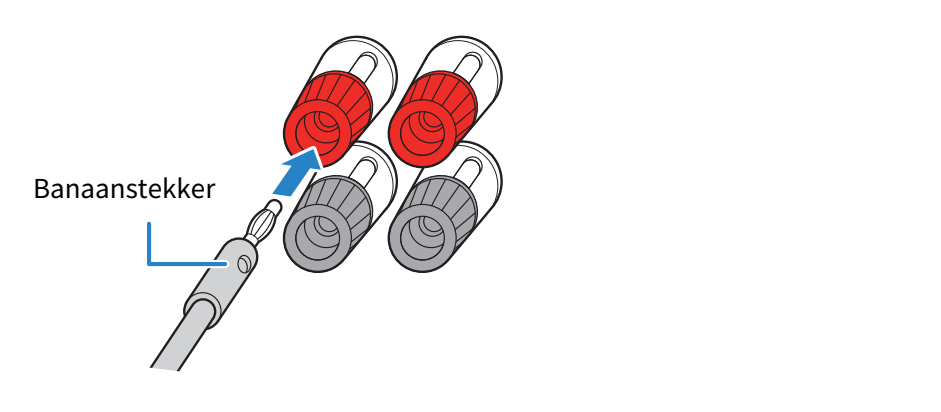

  1. Steek de banaanstekker in de ingangsaansluiting.

Wanneer luidsprekerkabels zonder banaanstekkers gebruikt

Als u geen banaanstekkers gebruikt, kunt u de luidsprekers aansluiten met alleen de luidsprekerkabels.

LET OP
  • Wanneer u de luidsprekerkabels voorbereidt, moet u dat uit de buurt van het product doen. Anders kunnen stukjes van de kerndraden van de luidsprekerkabel in het product terecht komen en daar kortsluiting veroorzaken, wat zal leiden tot storingen.
  • Onjuist aansluiten van een luidsprekerkabel kan leiden tot kortsluiting en schade aan dit product of de luidsprekers.

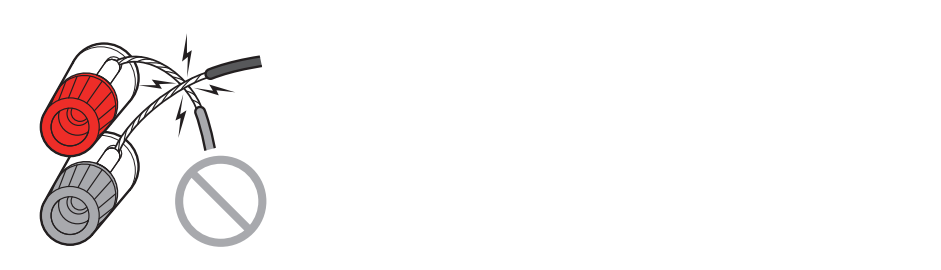

  • Zorg ervoor dat de kerndraden van de kabels elkaar niet kunnen raken.

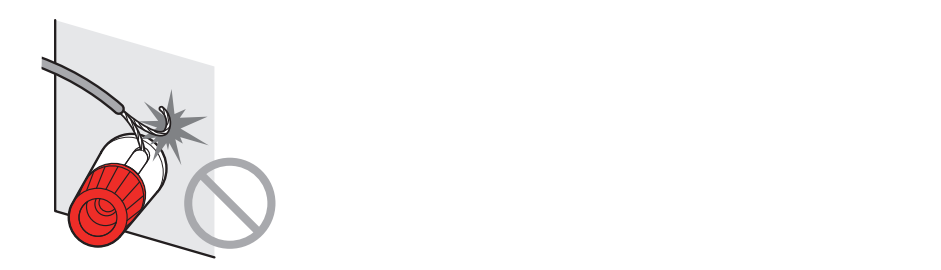

  • Zorg ervoor dat de kerndraden van de kabels geen metalen onderdelen van dit product (achterpaneel, schroeven enz.) kunnen raken.

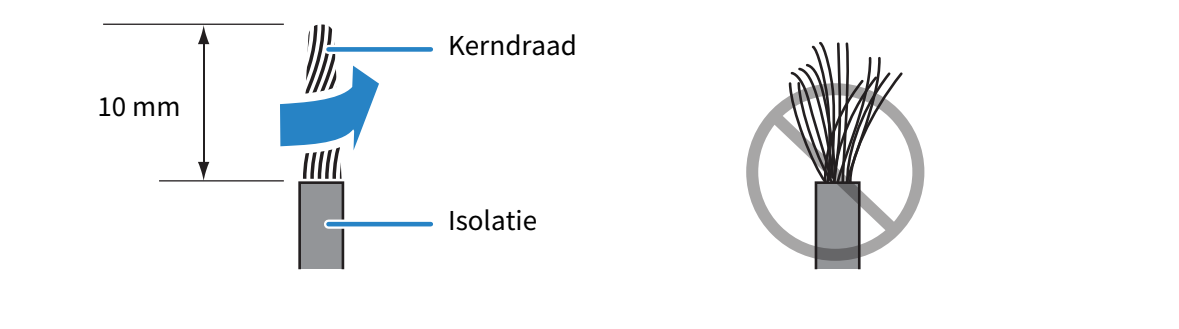

  1. Verwijder ongeveer 10 mm isolatie van het uiteinde van de luidsprekerkabel en draai de kerndraden netjes strak in elkaar.
  1. Verbind de luidsprekerkabel met de luidsprekeraansluiting.
  • Hiermee zijn de luidsprekeraansluitingenvoltooid.

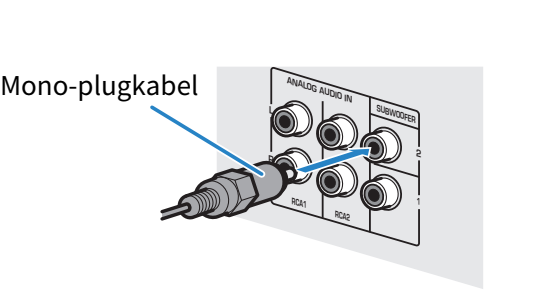

Wanneer u een subwoofer aansluit

Sluit dit product aan op de subwoofer met een mono-plugkabel.
