Collegamento dei cavi dei diffusori

Collegare i diffusori e il subwoofer a questo prodotto.

Prima di effettuare qualsiasi collegamento, scollegare questo prodotto e i diffusori/il subwoofer dalla presa CA.

Utilizzare i cavi per diffusori per collegare tra loro i terminali negativi (–) di questo prodotto e dei diffusori e collegare tra loro i terminali positivi (+). Sul prodotto, i terminali rossi sono positivi (+) e i terminali neri sono negativi (–).

Quando si utilizzano spinotti a banana

Modello per
USA e Canada

L’uso di spinotti a banana consente collegamenti più semplici e sicuri rispetto all’utilizzo di cavi per diffusori con conduttori scoperti.

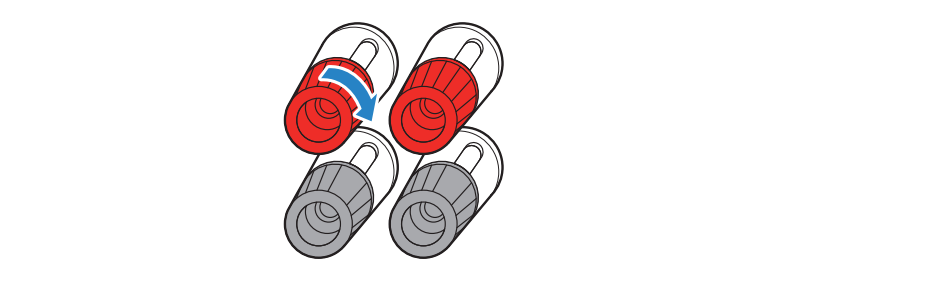

  1. Stringere il terminale del diffusore.

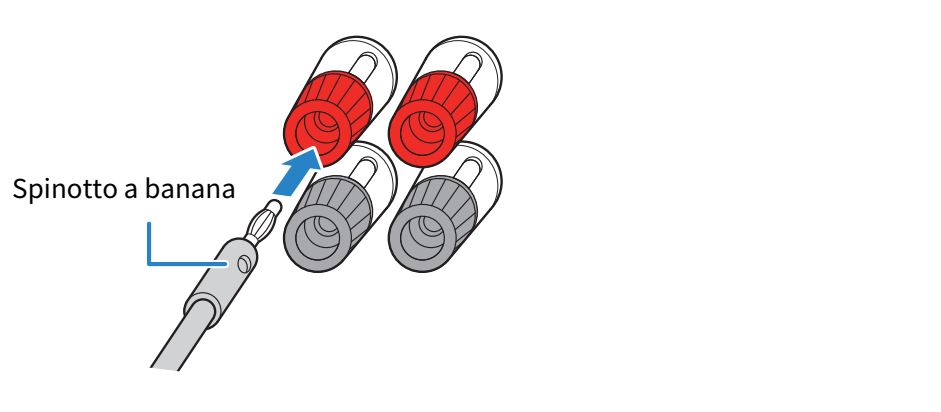

  1. Inserire lo spinotto a banana nel terminale di ingresso.

Quando si utilizzano cavi per diffusori senza spinotti a banana

Se non si utilizzano spinotti a banana, i diffusori possono essere collegati utilizzando solo cavi per diffusori.

AVVISO
  • Quando si preparano i cavi per i diffusori, eseguire l’operazione lontano dal prodotto. In caso contrario, frammenti dei fili del cavo potrebbero cadere all’interno del prodotto e provocare un cortocircuito, con conseguente malfunzionamento.
  • Un collegamento errato dei cavi per diffusori può causare un cortocircuito e provocare danni al prodotto o ai diffusori.

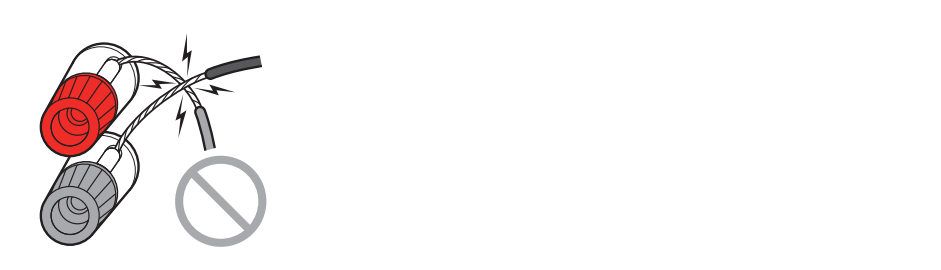

  • Evitare che i fili dei cavi si tocchino tra loro.

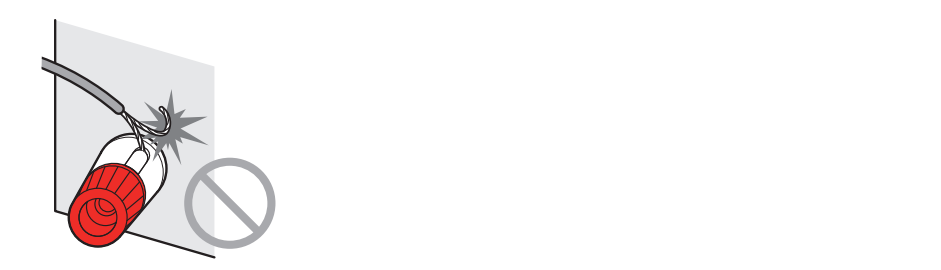

  • Evitare che i fili dei cavi entrino in contatto con parti metalliche del prodotto (pannello posteriore, viti, ecc.).

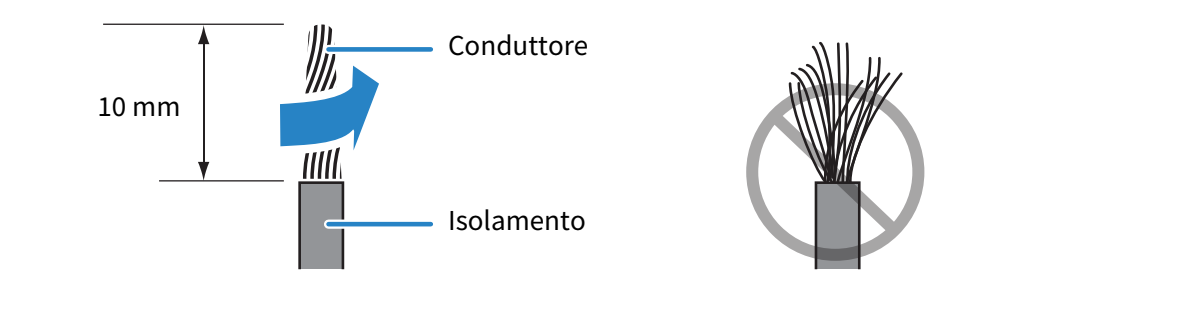

  1. Rimuovere circa 10 mm di isolamento all’estremità del cavo per diffusori e torcere strettamente i fili.

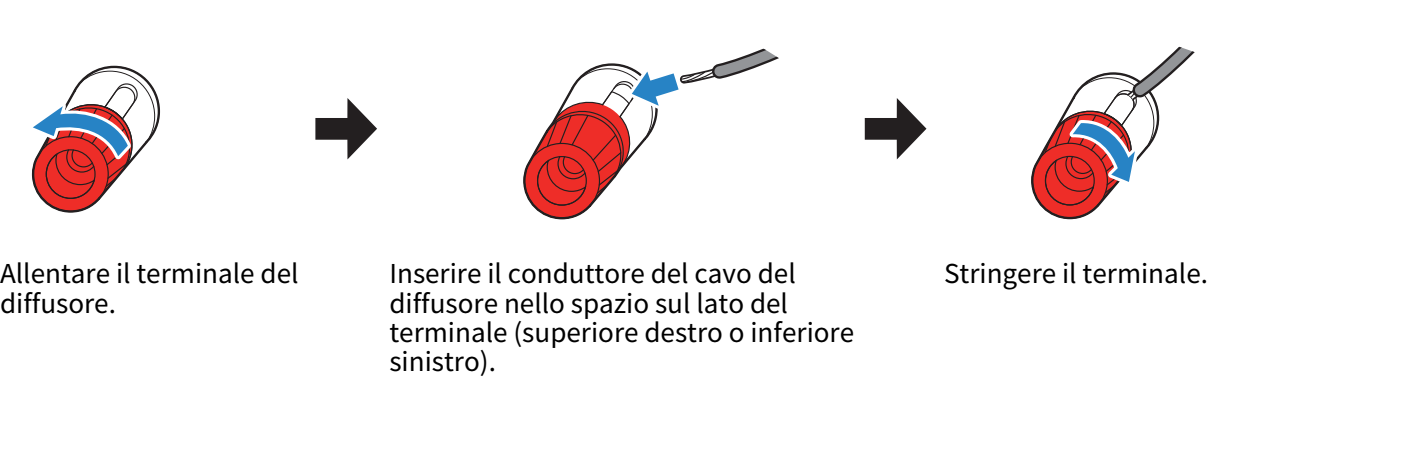

  1. Collegare il cavo per diffusori al terminale del diffusore.
  • Con questa operazione si completano i collegamenti dei diffusori.

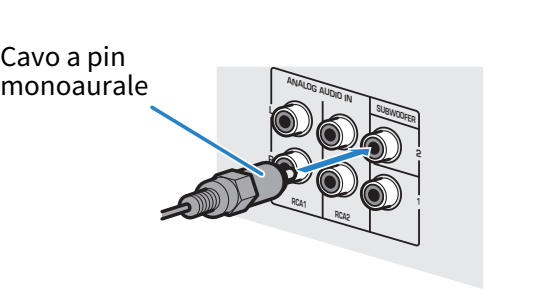

Quando si collega un subwoofer

Collegare il prodotto e il subwoofer utilizzando un cavo a pin monoaurale.
