Koble til høyttalerkablene

Koble høyttalerne og subwooferen til dette produktet.

Før du foretar noen tilkoblinger, må du koble dette produktet og høyttalerne/subwooferen fra stikkontakten.

Bruk høyttalerkablene til å koble de negative (­–) terminalene på dette produktet og høyttalerne sammen, og koble de positive (+) terminalene sammen. På dette produktet er de røde terminalene positive (+) og de svarte terminalene negative (–).

Ved bruk av bananplugger

Modell for
USA og Canada

Bananplugger gir enklere og sikrere tilkoblinger enn å bruke bare høyttalerkabler.

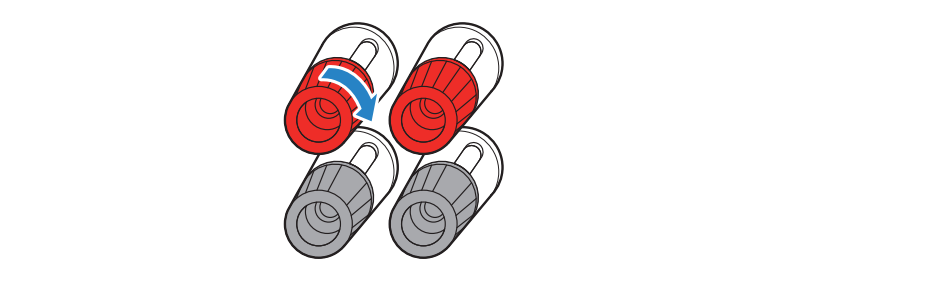

  1. Stram høyttalerterminalen.

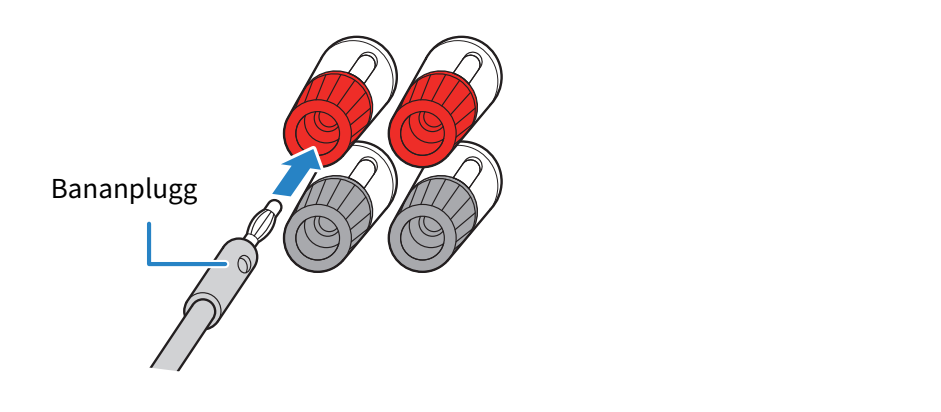

  1. Sett bananpluggen inn i inngangsterminalen.

Ved bruk av høyttalerkabler uten bananplugger

Hvis bananplugger ikke brukes, kan høyttalerne bare kobles til med høyttalerkabler.

MERKNAD
  • Når du gjør klar høyttalerkablene, gjør det unna produktet. Ellers kan deler av kabeltrådene falle inni produktet og forårsake en kortslutning som fører til funksjonsfeil.
  • Feil tilkobling av høyttalerkabel kan føre til kortslutning og føre til skade på dette produktet eller høyttalerne.

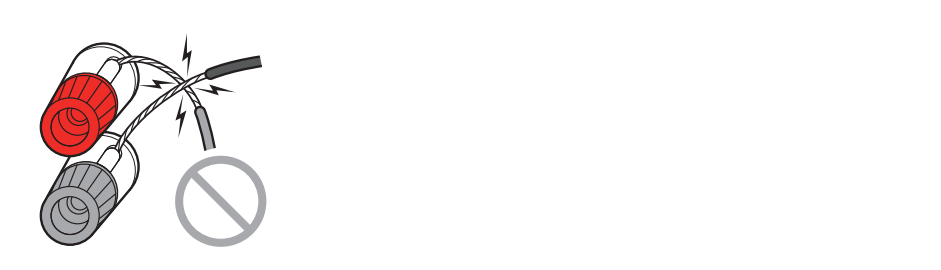

  • Ikke la kabeltråder berøre hverandre.

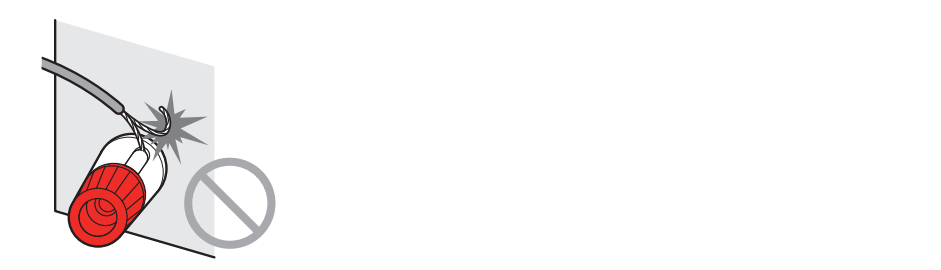

  • Ikke la kabeltråder berøre metalldeler av dette produktet (bakpanel, skruer osv.).

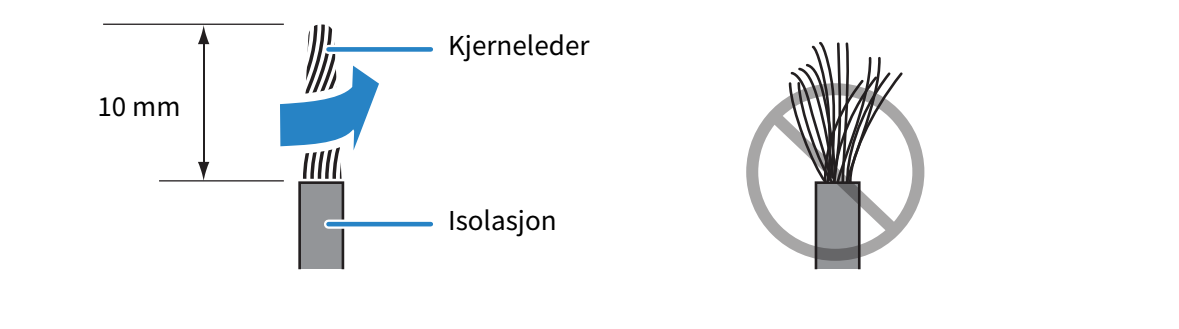

  1. Fjern ca. 10 mm av isolasjon fra enden av høyttalerkabelen, og tvinn trådene godt sammen.

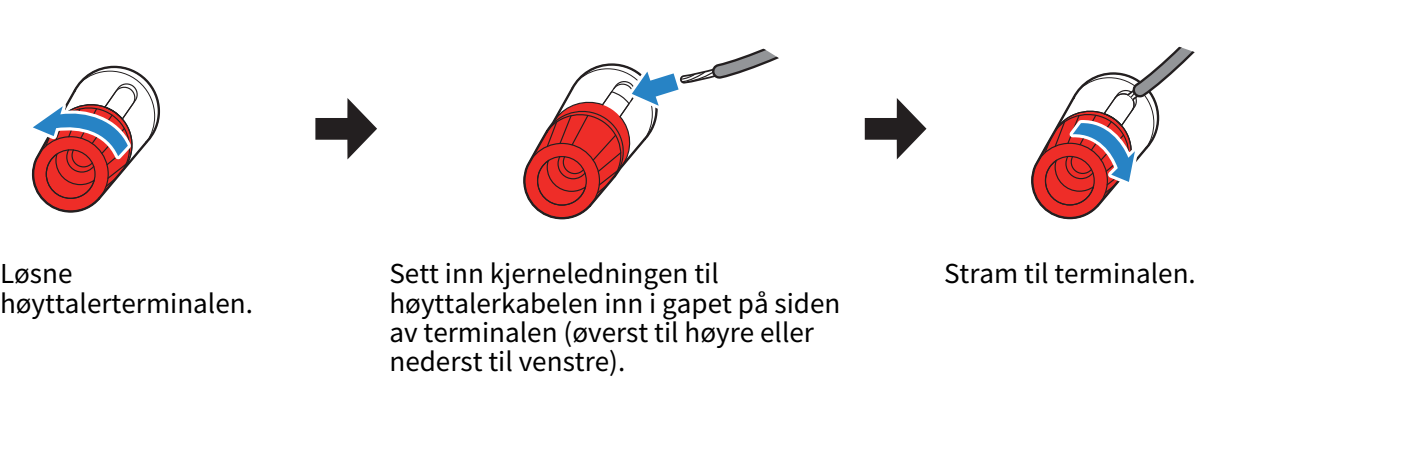

  1. Koble høyttalerkabelen til høyttalerterminalen.
  • Da er høyttalertilkoblingen fullført.

Ved tilkobling av en subwoofer

Koble dette produktet til subwooferen ved hjelp av en monokabel.
