Vorgehensweise zur Erstellung eines Plans
Hier wird der Arbeitsablauf für die Verwendung von Room Planner beschrieben, von der Angabe der Raumbedingungen bis zur Überprüfung des generierten Plans.
Wenn Sie zum ersten Mal einen Plan erstellen, beginnen Sie mit Schritt 1. Neu erstellen.
Für nähere Informationen zur Festlegung der Raumbedingungen siehe „ Festlegung der Raumbedingungen“.
Schritt 1 | Neu erstellen - Festlegung der Raumbedingungen gemäß der Verfahrensanleitung
- Neu erstellen
-
Folgen Sie im Neu erstellen-Schritt der Verfahrensanleitung Schritt für Schritt, um die Raumbedingungen (1) in der angegebenen Reihenfolge festzulegen.
Durch Klicken auf die Schaltfläche [Next] (4) gelangt man zum nächsten Bildschirm mit den Zustandsspezifikationen.
Die angegebenen Informationen können später im Bearbeiten-Schritt bearbeitet werden.
|
Wenn die Verfahrensanleitung nicht angezeigt werden muss, klicken Sie auf [Settings] im Benutzermenü in der Kopfzeile und schalten Sie dann aus [Show instructions on how to use]. |
| Nr. | Artikel | Beschreibung |
|---|---|---|
1 2 |
Geben Sie die Raumbedingungen in der angegebenen Reihenfolge an. |
|
3 4 |
Durch Klicken auf die Schaltfläche 4 gelangt man zum nächsten Bildschirm mit den Zustandsspezifikationen. |
|
5 |
Anordnungsansicht |
Die mit 1 2 angegebenen Bedingungen werden in der Anordnungsansicht angezeigt. |
6 7 |
Verwenden Sie diese Schaltflächen und Werkzeuge, um die Anordnungsansicht anzupassen. |
|
8 9 11 |
Verwenden Sie diese Schaltflächen, um die Anzeige der Anordnungsansicht umzuschalten. (10 ist im neuen Planbildschirm nicht verfügbar.) |
|
12 |
Design (nicht verfügbar) |
Im Neu erstellen-Schritt kann ein Plan nicht generiert, exportiert oder gespeichert werden. |
14 |
Save (nicht verfügbar) |
|
15 |
Export (nicht verfügbar) |
-
Nachdem Sie alle Raumbedingungen festgelegt haben, klicken Sie auf [OK] Schaltfläche (2), um fortzufahren Bearbeiten Schritt.

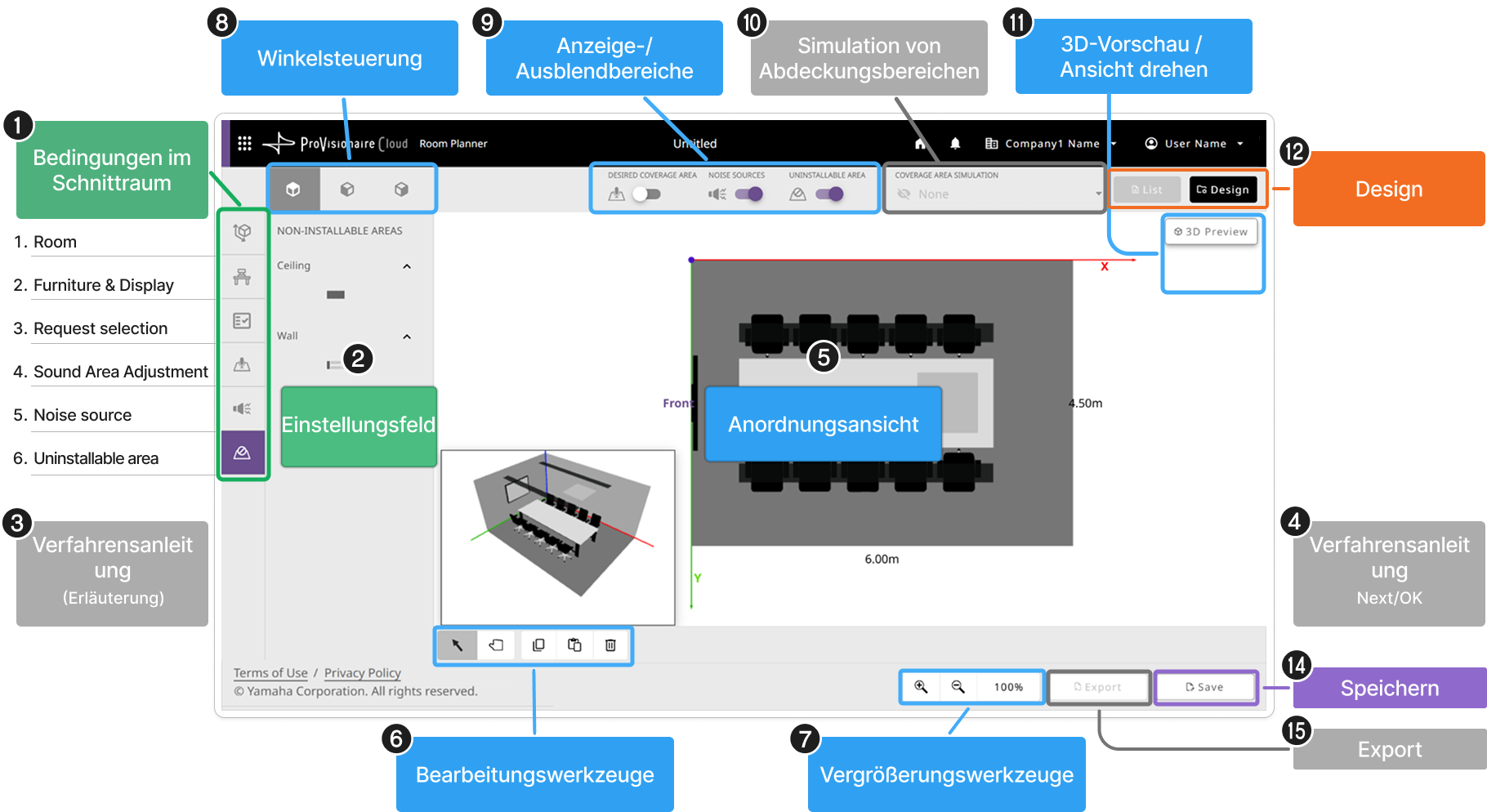

Schritt 2 | Bearbeiten - Bearbeiten der Raumbedingungen/Anordnung
- Bearbeiten
-
Wählen Sie im Bearbeiten-Schritt unter „Raumbedingungen“ (1) einen Eintrag aus und bearbeiten Sie anschließend die Informationen nach Wunsch.
Wenn keine Bearbeitung erforderlich ist, verwenden Sie [Design] (12) und [Save] (14) für den Plan wie er ist.
- Folgende Operationen können durchgeführt werden
-
-
Generiere den Plan (12)
-
| Nr. | Artikel | Beschreibung |
|---|---|---|
1 2 |
Wählen Sie das zu bearbeitende Element aus und bearbeiten Sie anschließend die Informationen. |
|
3 4 |
Verfahrensanleitung (nicht angezeigt) |
Die Verfahrensanleitung wird im Bearbeiten-Schritt nicht angezeigt. |
5 |
Anordnungsansicht |
Es erscheinen die mit 1 2 angegebenen Bedingungen. |
6 7 |
Verwenden Sie diese Schaltflächen und Werkzeuge, um die Anordnungsansicht anzupassen. |
|
8 9 11 |
Verwenden Sie diese Schaltflächen, um die Anzeige der Arrangement-Ansicht umzuschalten. (10 ist im Bearbeitungsbildschirm nicht verfügbar.) |
|
12 |
Erstellt automatisch einen Plan. |
|
14 |
Speichert die Datei. |
|
15 |
Export (nicht verfügbar) |
Ein Plan kann erst nach der Entwurfsphase exportiert (im PDF-Format heruntergeladen) werden. |
-
Nachdem Sie alle Raumbedingungen festgelegt haben, klicken Sie auf die Schaltfläche [Design] (12).
Schritt 3 | Design - Erstellung des Plans
- Design
-

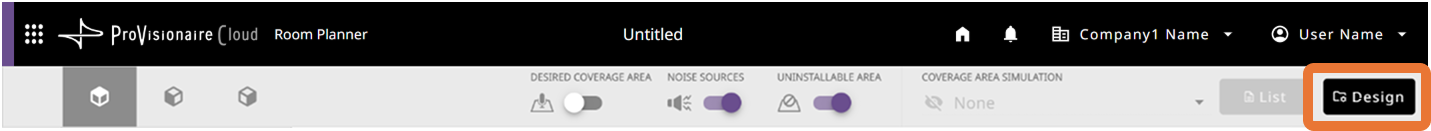

Klicken Sie auf die Schaltfläche [Design], um die automatische Planerstellung zu starten.
|
Je nach den festgelegten Bedingungen kann die Generierung des Plans mehr als 30 Sekunden dauern. |

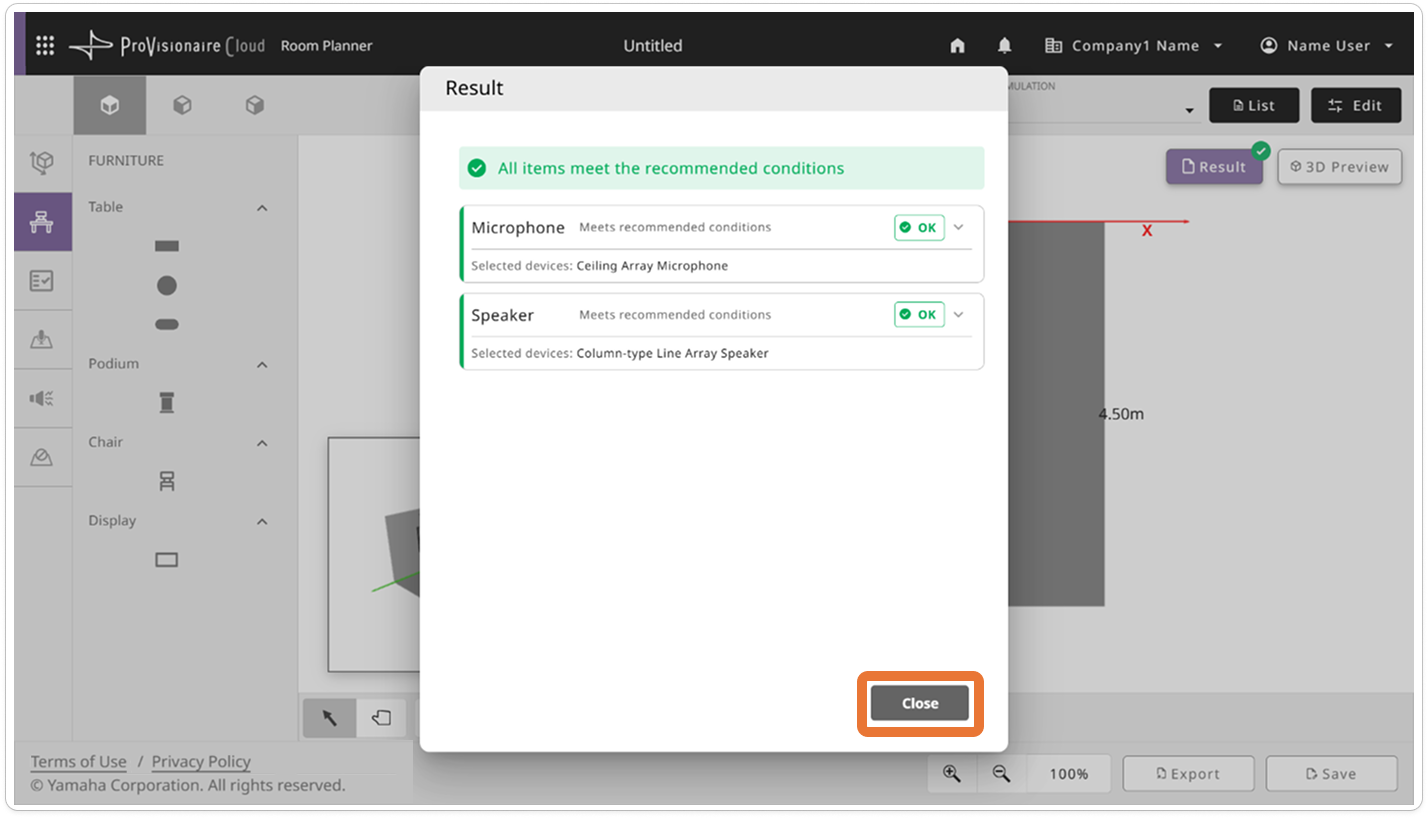

Sobald der Plan erstellt wurde, erscheint die Ergebnisseite.
Prüfen Sie im Ergebnisbildschirm, ob die Geräte, die im automatisch generierten Plan (basierend auf den in den Schritten 1 und 2 festgelegten Raumbedingungen) ausgewählt und positioniert wurden, den empfohlenen Bedingungen entsprechen.
-
Klicken Sie auf die Schaltfläche [Close], um mit Schritt Ergebnisse fortzufahren.
|
Falls ein Element in der Ergebnisliste die empfohlenen Bedingungen nicht erfüllt, passen Sie die Raumbedingungen gemäß den Informationen unter „TIPS FOR IMPROVEMENT“ auf der Ergebnisseite an. |

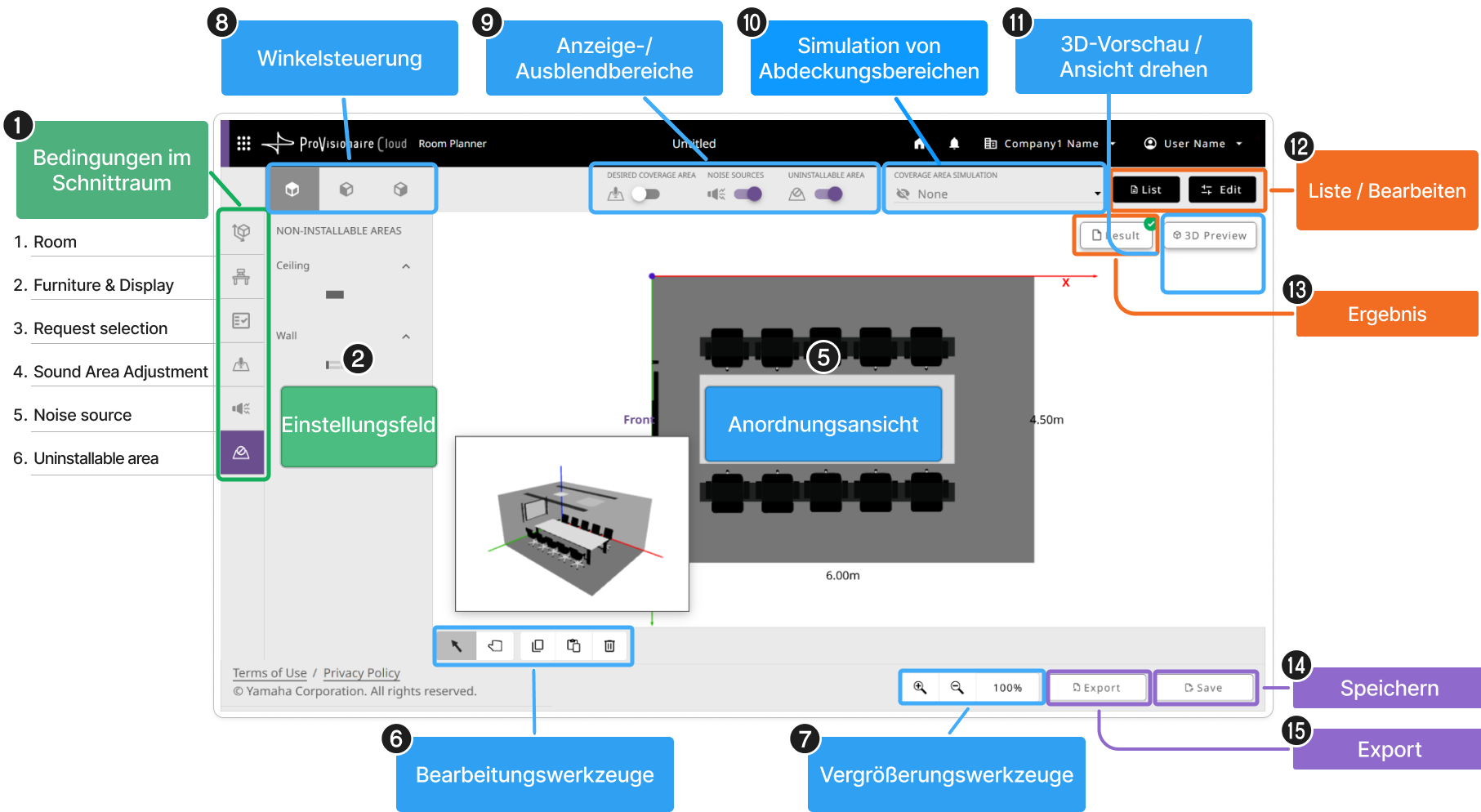

Schritt 4 | Ergebnisse - Überprüfung des generierten Plans
- Ergebnisse
-
Geräte, die die festgelegten Bedingungen erfüllen, werden auf dem Bildschirm angeordnet (5).
In diesem Schritt kann der erstellte Plan überprüft und angepasst werden.
Nach jeder Änderung der Raumbedingungen muss der Plan neu generiert werden.
- Folgende Operationen können durchgeführt werden
