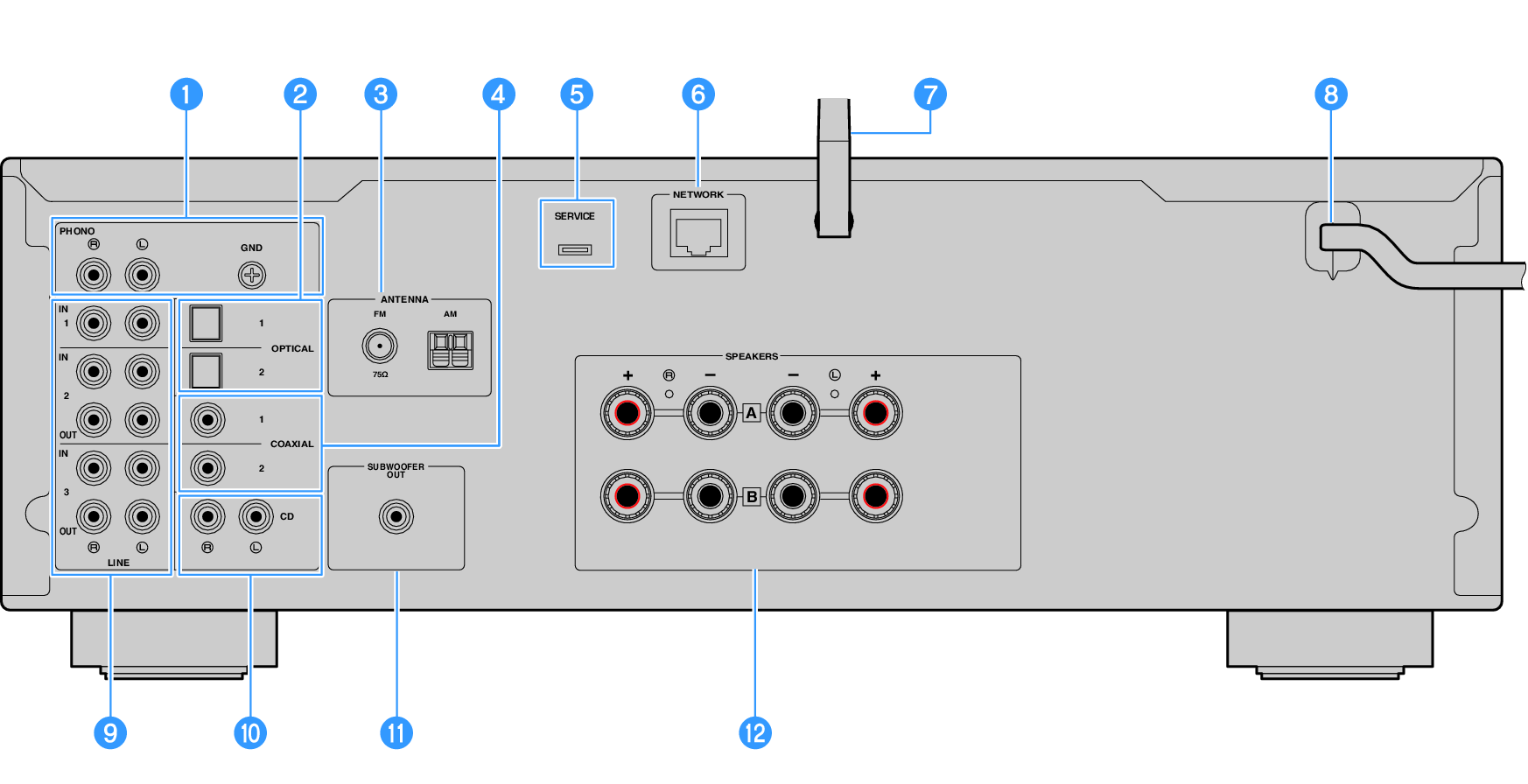

Panneau arrière

Voici les noms des pièces à l’arrière de l’unité accompagnés d’une explication de leurs fonctions.

a	Prises PHONO IN Prise GND Pour le raccordement à une platine ().

b	Prises OPTICAL 1-2 IN Pour le raccordement à des appareils externes avec sortie numérique optique ().

c	Prise ANTENNA Pour le raccordement à une antenne radio ().

d	Prises COAXIAL 1-2 IN Pour le raccordement à des appareils externes avec sortie numérique coaxiale ().

e	Port SERVICE Il s’agit de ports pour l’entretien utilisés lors des réparations, etc. Ne branchez rien dans ces ports.

f	Prise NETWORK Pour raccorder un câble réseau lors de la connexion de ce produit à un réseau câblé ().

g	Antenne sans fil Pour raccorder ce produit à un réseau sans fil (Wi-Fi) (). Sert également aux connexions Bluetooth ().

h	Cordon d’alimentation Se branche sur une prise électrique ().

i	Prises LINE 1-3 Pour connecter des périphériques externes ayant des entrées/sorties audio analogiques ().

j	Prises CD IN Pour raccorder la sortie audio analogique (OUT) des appareils comme des lecteurs CD ().

k	Prise SUBWOOFER OUT Pour le raccordement à un caisson de graves avec amplificateur intégré ().

l	Prises SPEAKERS Pour le raccordement à des enceintes ().
