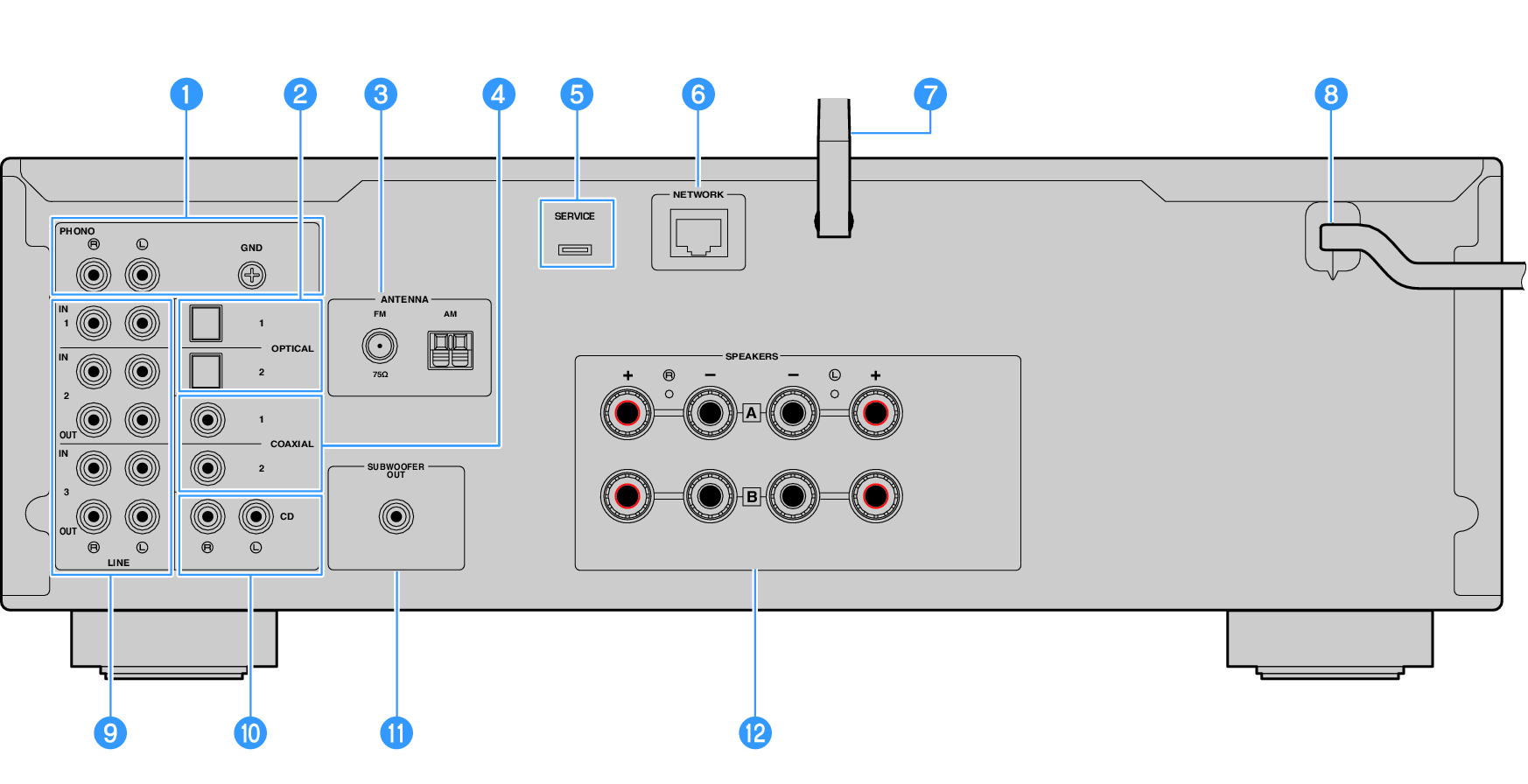

後面板

以下為本機背面的部件名稱及其功能說明。

a

PHONO IN 插孔

GND插孔

用於連接到唱盤 ()。

b

OPTICAL 1-2 IN 插孔

用於連接到附有光纖數位輸出的外部裝置（）。

c

ANTENNA插孔

用於連接到廣播天線（）。

d

COAXIAL 1-2 IN 插孔

用於連接到附有同軸數位輸出的外部裝置（）。

e

SERVICE 端口

這些是在進行維修等時使用的服務端口。請勿將任何東西插入其中。

f

NETWORK插孔

將本產品連接到有線網絡時，用於連接網絡纜線（）。

g

無線天線

用於將本產品連接到無線網絡 (Wi-Fi)（）。其也用於 Bluetooth 連接（）。

h

電源線

連接到電源插座 ()。

i

LINE 1-3插孔

用於連接具有類比音訊輸入／輸出的外部裝置（）。

j

CD IN 插孔

用於連接到 CD 播放器等裝置的類比音訊 OUT（）。

k

SUBWOOFER OUT插孔

用於連接到附有內建擴大機的超低音揚聲器（）。

l

SPEAKERS插孔

用於連接揚聲器（）。
