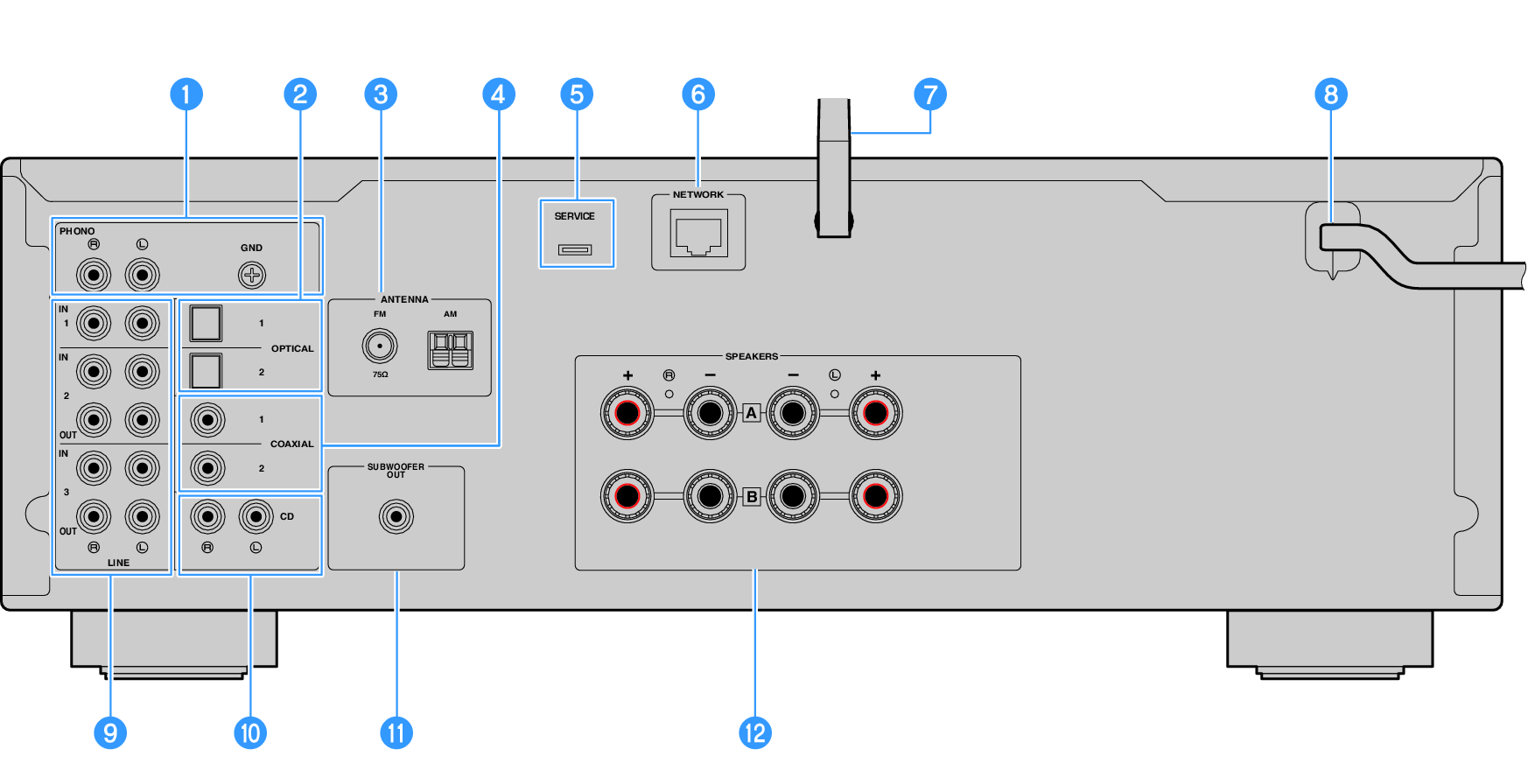

후면 패널

다음은 장치 후면에 있는 각부 명칭 및 기능에 대한 설명입니다.

a

PHONO IN 단자

GND 단자

턴테이블 연결에 사용됩니다().

b

OPTICAL 1-2 IN 단자

광 디지털 출력 기능을 갖춘 외부 장치에 연결하는 데 사용됩니다().

c

ANTENNA 단자

라디오 안테나에 연결하는 데 사용됩니다().

d

COAXIAL 1-2 IN 단자

동축 디지털 출력 기능을 갖춘 외부 장치에 연결하는 데 사용됩니다().

e

SERVICE 포트

수리 등을 할 때 사용하는 서비스 포트입니다. 아무 것도 꽂지 마십시오.

f

NETWORK 단자

본 제품을 유선 네트워크에 연결할 때 네트워크 케이블을 연결하는 데 사용됩니다().

g

무선 안테나

본 제품을 무선 네트워크(Wi-Fi)에 연결하는 데 사용됩니다(). Bluetooth 연결에도 사용됩니다().

h

전원 코드

전기 콘센트에 연결합니다().

i

LINE 1-3 단자

아날로그 오디오 입력/출력이 있는 외부 장치를 연결하는 데 사용됩니다().

j

CD IN 단자

CD 플레이어와 같은 장치의 아날로그 오디오 OUT에 연결하는 데 사용됩니다().

k

SUBWOOFER OUT 단자

내장형 앰프가 장착된 서브우퍼에 연결하는 데 사용됩니다().

l

SPEAKERS 단자

스피커에 연결하는 데 사용됩니다().
