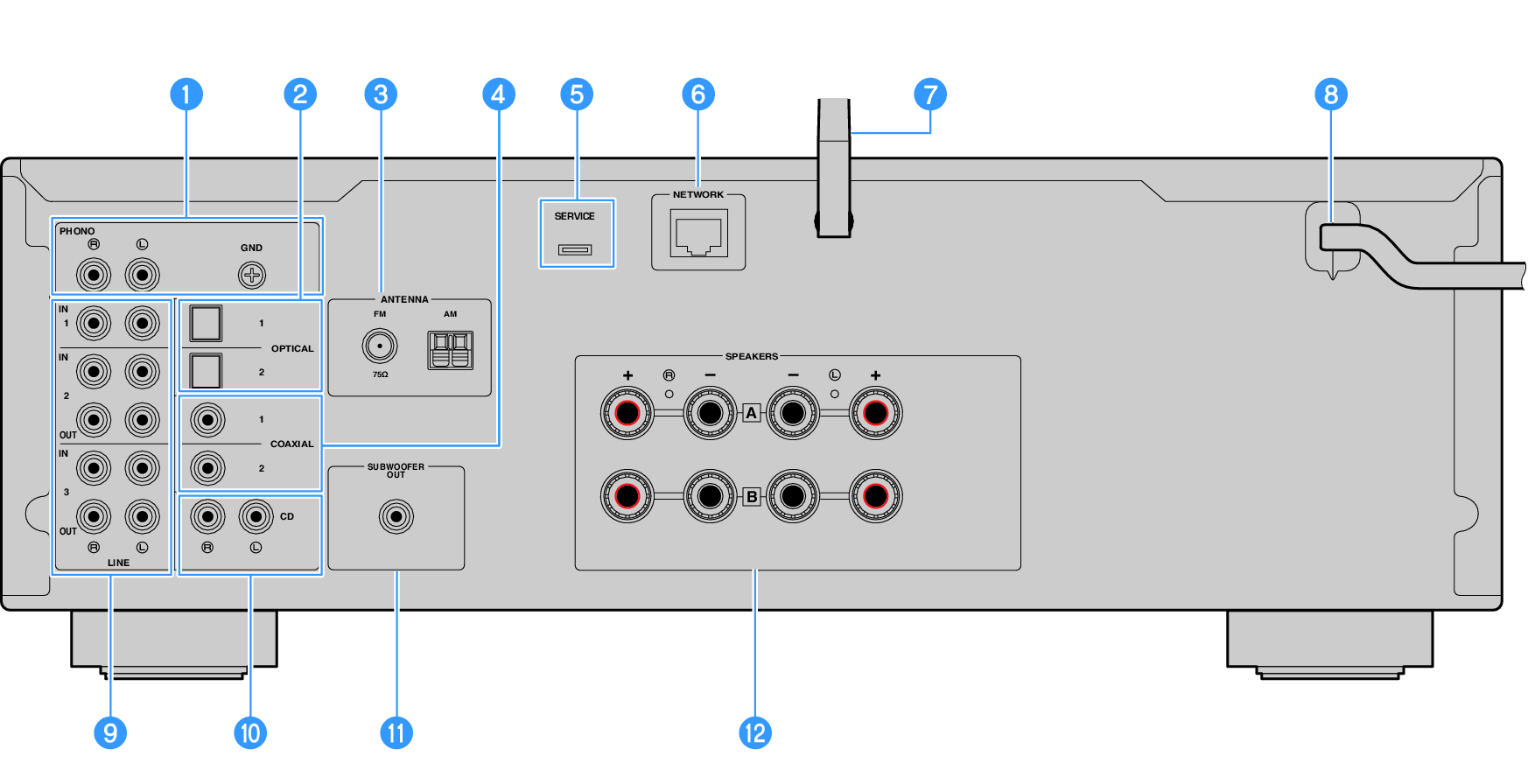

Bakre panel

Nedenfor finner du navn på delene bak på enheten samt en forklaring av funksjonene deres.

a

PHONO IN-kontakter

GND-kontakt

For tilkobling til platespiller ().

b

OPTICAL 1-2 IN-kontakter

For tilkobling til eksterne enheter med optisk digital utgang ().

c

ANTENNA-kontakt

For tilkobling til en radioantenne ().

d

COAXIAL 1-2 IN-kontakter

For tilkobling til eksterne enheter med koaksial digital utgang ().

e

SERVICE-port

Dette er service-porter som brukes ved reparasjoner osv. Du må ikke plugge noe i dem.

f

NETWORK-kontakt

For tilkobling av en nettverkskabel for å koble produktet til et kablet nettverk ().

g

Trådløs antenne

For å koble produktet til et trådløst nettverk (Wi-Fi) (). Den brukes også til Bluetooth-tilkoblinger ().

h

Strømledning

Kobles til et el-uttak ().

i

LINE 1-3-kontakter

For tilkobling av eksterne enheter som har analoge audioinntak/-uttak ().

j

CD IN-kontakter

For tilkobling til analog lydutgang fra enheter som for eksempel CD-spillere ().

k

SUBWOOFER OUT-kontakt

For tilkobling til en subwoofer med innebygd forsterker ().

l

SPEAKERS-kontakter

For tilkobling til høyttalere ().
