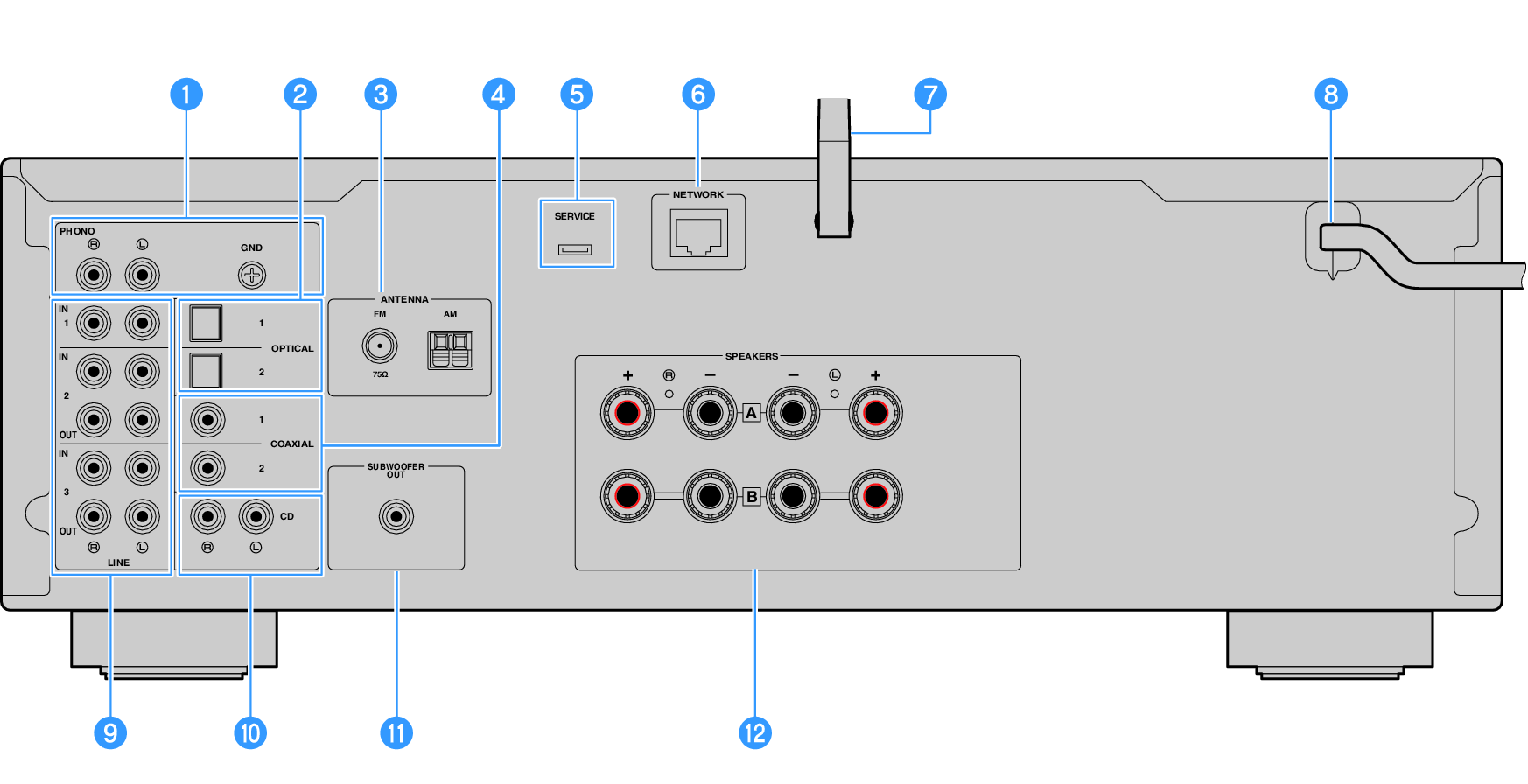

Achterpaneel

Hier volgen de namen van de onderdelen aan de achterkant van het toestel en een uitleg van hun functies.

a	PHONO IN-aansluitingen GND-aansluiting Voor het aansluiten op een draaitafel ().

b	OPTICAL 1-2 IN-aansluitingen Voor het aansluiten van externe apparatuur met een optisch digitale uitgangsaansluiting ().

c	ANTENNA-aansluiting Voor de aansluiting van een radio-antenne ().

d	COAXIAL 1-2 IN-aansluitingen Voor het aansluiten op externe apparatuur met een coaxiaal digitale uitgangsaansluiting ().

e	SERVICE-aansluiting Dit zijn dienstaansluitingen die worden gebruikt bij service en reparatie enz. Sluit hier niets op aan.

f	NETWORK-aansluiting Voor het aansluiten van een netwerkkabel wanneer dit product wordt verbonden met een netwerk via bedrading ().

g	Draadloze antenne Voor het verbinden van dit product met een draadloos netwerk (Wi-Fi) (). Dit wordt ook gebruikt voor Bluetooth verbindingen ().

h	Stroomsnoer Voor de aansluiting op een stopcontact ().

i	LINE 1-3-aansluitingen Voor het aansluiten van externe apparatuur met analoge audio-in/-uitgangsaansluitingen ().

j	CD IN-aansluitingen Voor aansluiten op de analoge audio UIT-aansluiting van apparaten zoals CD-spelers ().

k	SUBWOOFER OUT-aansluiting Voor aansluiting op een subwoofer met een ingebouwde versterker ().

l	SPEAKERS-aansluitingen Voor de aansluiting op luidsprekers ().
