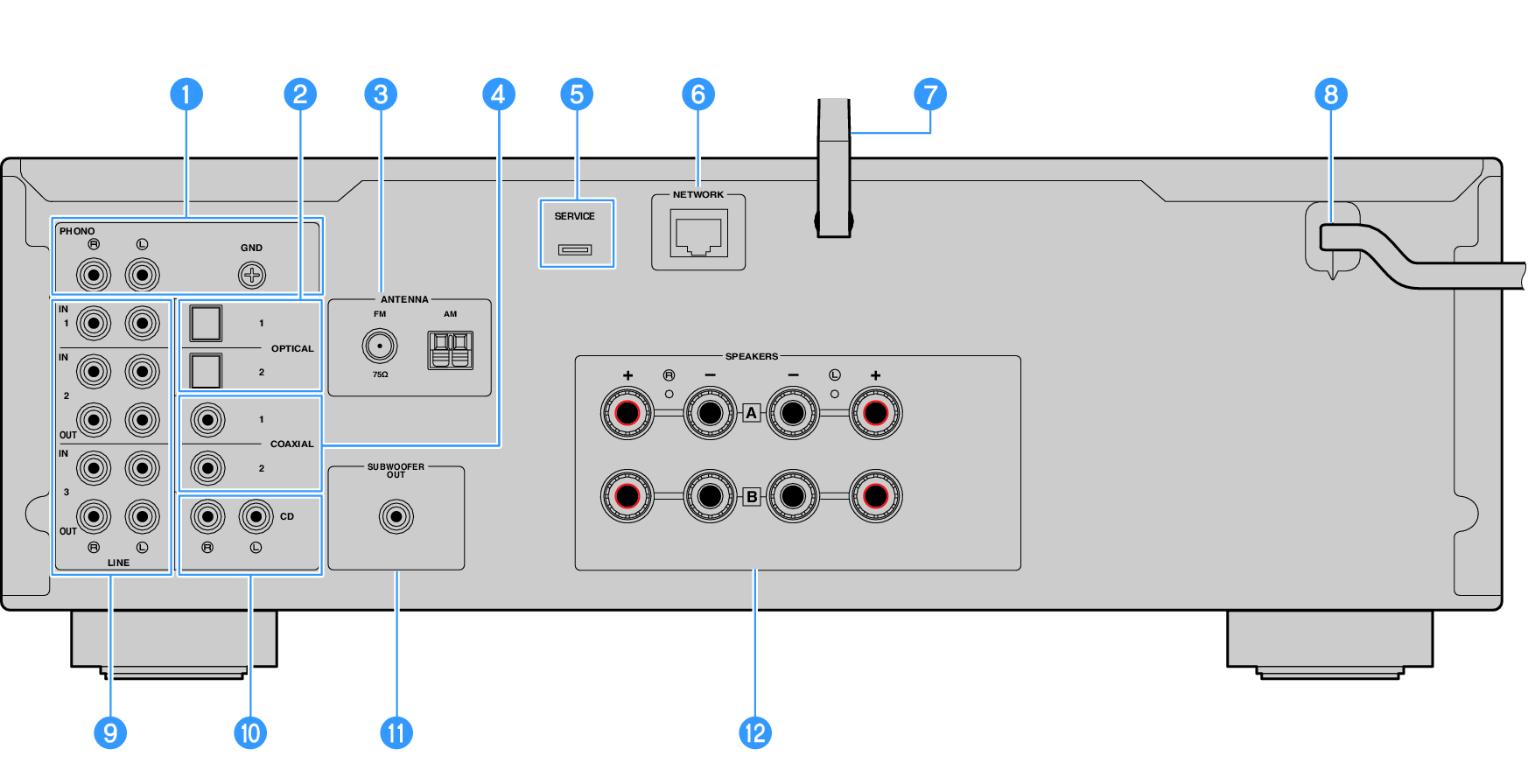

Takalevy

Seuraavassa on laitteen takaosan osien nimet ja niiden toimintojen selitys.

a	PHONO (IN)-liittimet GND- liitin Levylautaseen yhdistäminen ().

b	OPTICAL 1-2 (IN)-liittimet Ulkoisiin laitteisiin, joissa on optinen digitaalilähtö, yhdistämistä varten ().

c	ANTENNA- liitin Radioantenniin yhdistämistä varten ().

d	COAXIAL 1-2 (IN)-liittimet Ulkoisiin laitteisiin, joissa on koaksiaalinen digitaalilähtö, yhdistämistä varten ().

e	SERVICE-portti Nämä ovat huoltoportteja, joita käytetään, kun laitetta korjataan jne. Älä yhdistä mitään niihin.

f	NETWORK- liitin Verkkokaapelin liittämistä varten, kun tämä tuote yhdistetään langalliseen verkkoon ().

g	Langaton antenni Tämän tuotteen langattomaan verkkoon (Wi-Fi) yhdistämistä varten (). Sitä käytetään myös Bluetooth-liitäntöihin ().

h	Sähköjohto Yhdistää sähkörasiaan ().

i	LINE 1-3 -liittimet Niiden ulkoisten laitteiden, joissa on analogiaudiotulot/lähdöt, yhdistämistä varten ().

j	CD (IN)-liittimet Laitteiden kuten CD-soittimien analoginen audio OUT-liittimeen yhdistämistä varten ().

k	SUBWOOFER OUT- liitin Yhdistäminen subwooferiin, jossa on sisäinen vahvistin ().

l	SPEAKERS -liittimet Kytkentäliitin kaiuttimille ().
