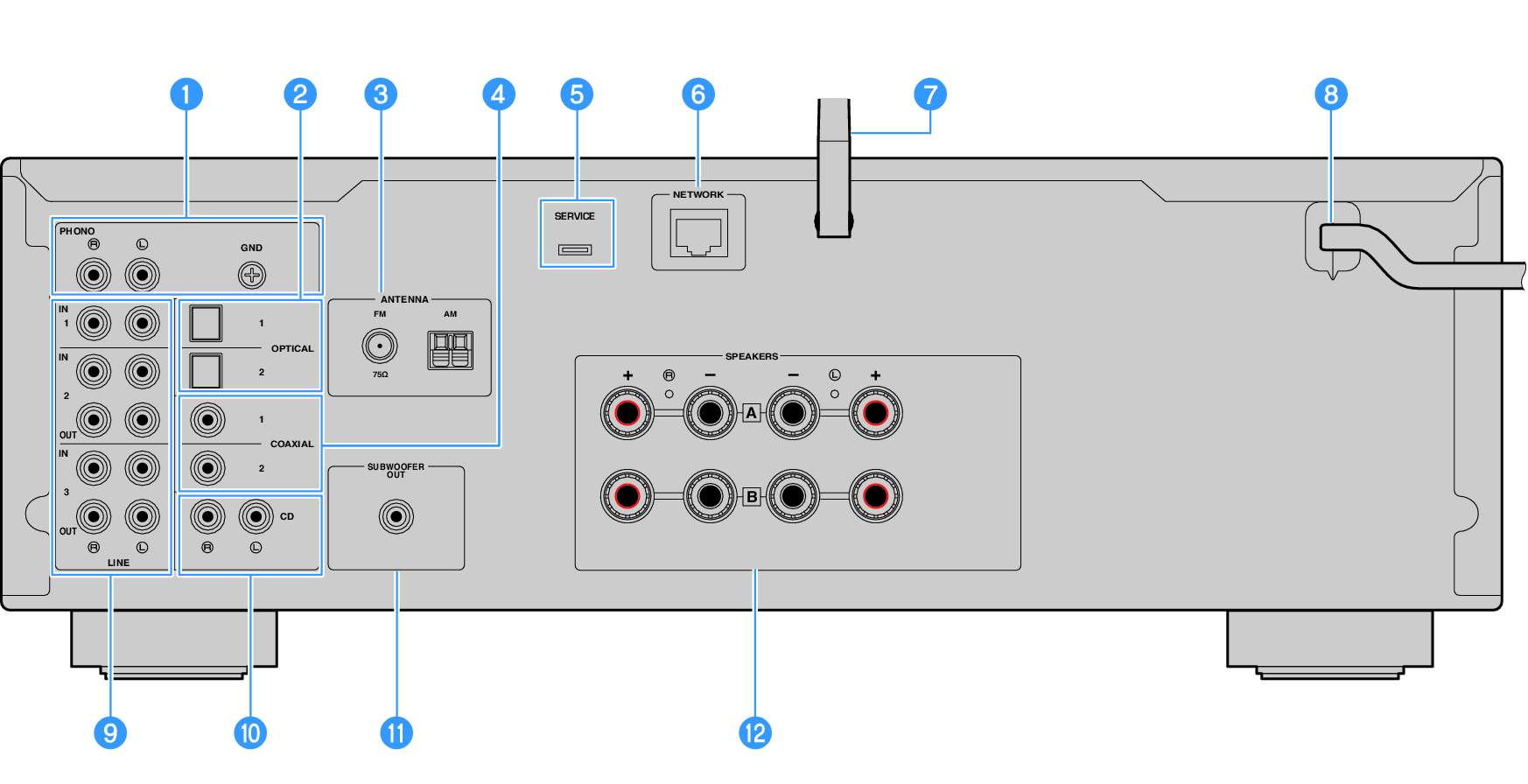

Pannello posteriore

Di seguito sono riportati i nomi dei componenti sul lato posteriore dell’unità e le spiegazioni delle loro funzioni.

a	Prese PHONO IN Presa GND Per il collegamento a un giradischi ().

b	Prese OPTICAL 1-2 IN Per il collegamento a dispositivi esterni con uscita digitale ottica ().

c	Presa ANTENNA Per il collegamento a un’antenna radio ().

d	Prese COAXIAL 1-2 IN Per il collegamento a dispositivi esterni con uscita digitale coassiale ().

e	Porte SERVICE Si tratta di porte di servizio che vengono utilizzate durante le riparazioni ecc. Non collegare nulla a tali porte.

f	Presa NETWORK Per il collegamento di un cavo di rete quando si collega il prodotto a una rete cablata ().

g	Antenna wireless Per il collegamento del prodotto a una rete wireless (Wi-Fi) (). Viene usata anche per le connessioni Bluetooth ().

h	Cavo di alimentazione Collega a una presa elettrica ().

i	Prese LINE 1-3 Per il collegamento di dispositivi esterni dotati di ingressi/uscite audio analogici ().

j	Prese CD IN Per il collegamento all’uscita audio analogica di dispositivi quali lettori CD ().

k	Presa SUBWOOFER OUT Per il collegamento a un subwoofer con amplificatore integrato ().

l	Prese SPEAKERS Per il collegamento ai diffusori ().
