Online-Monitoring/Bedienung

  1. Verbinden Sie einen Computer (auf dem PM Editor installiert wurde), über ein Ethernet-Kabel mit der DSP-Engine (oder der Bedienoberfläche).
  • Weitere Informationen zum Einrichten des Netzwerks erhalten Sie in der „Installationsanleitung zu RIVAGE PM Editor“.
HINWEIS
  • Bis zu zwei Instanzen von PM Editor können verbunden werden. Wenn Sie zwei Instanzen von PM Editor mit der DSP-Engine (oder der Bedienoberfläche) verbinden möchten, verwenden Sie einen Netzwerkhub, um Verbindungen herzustellen. Sie können eine Instanz von PM Editor mit der DSP-Engine und eine andere mit der Bedienoberfläche verbinden.
  1. Starten Sie PM Editor.

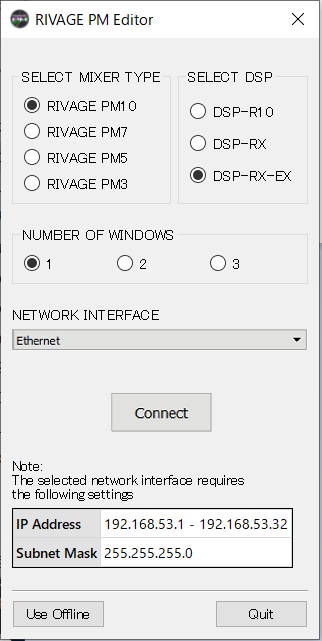

  • Beim Hochfahren erscheint der folgende Bildschirm.
HINWEIS
  • Obwohl sich der Bildschirm (der je nach unterschiedlich konfigurierten Bedienfeldelementen wie z. B. User-Defined-Tasten angezeigt wird) je nach Einstellung MIXER TYPE unterscheidet, werden die gleichen Daten verarbeitet. Außerdem wird die Online-Verbindung zum PM Editor nicht beeinflusst.
  • Wenn die DSP-Auswahl nicht der tatsächlichen DSP-Engine entspricht, können Sie sich nicht online mit der DSP Engine verbinden. Wählen Sie den Typ der DSP Engine, die Sie tatsächlich verwenden, da die Anzahl der verfügbaren Eingangskanäle sich je nach DSP-Typ unterscheidet.
  1. Bei SELECT MIXER TYPE wählen Sie die Einheit der RIVAGE PM-Serie aus; bei NETWORK INTERFACE wählen Sie das zu verwendende Netzwerk aus.
  • Wenn eine IP-Adresse festgelegt wurde, die mit dem ausgewählten Netzwerk verbunden werden kann, kann die Connect-Schaltfläche angetippt werden.
  1. Klicken Sie auf die Connect-Schaltfläche, so dass die RIVAGE PM-Serie mit PM Editor verknüpft wird.
HINWEIS
  • Wenn Sie vorhaben, die Blockauswahl der Kanäle in PM Editor mit der von Konsolen-Bay R zu koppeln, tippen Sie auf [SETUP] -> [PREFERENCES] -> MISC-Registerkarte, um das Feld LINK TO/FROM CONSOLE zu erreichen, und schalten Sie dann FADER BANK SEL (BAY R) auf ON.
  • Sobald die DSP Engine PM Editor online erkennt, erscheint der DEVICE-SYNC-Bildschirm.
  • Wenn Sie PM Editor anschließen, müssen Sie die Richtung der Datensynchronisation in der DSP-Engine angeben.
  1. Wählen Sie „EDITOR → DSP“.
  1. Drücken Sie die SYNC-Schaltfläche.
  • Parametereinstellungen an der RIVAGE PM-Serie werden auf PM Editor kopiert. Sobald die Datensynchronisation erfolgt ist, leuchtet die Linie, welche die Synchronisation anzeigt, grün.
  1. Bearbeiten Sie die Mixing-Daten.
