Monitoração/operação on-line

  1. Conecte um computador (que tenha o PM Editor instalado) ao mecanismo DSP (ou à superfície de controle) usando um cabo Ethernet.
  • Para obter mais informações sobre como configurar a rede, consulte o "Guia de instalação do RIVAGE PM Editor".
OBSERVAÇÃO
  • Até duas ocorrências do PM Editor podem ser conectadas. Se você deseja conectar duas ocorrências do PM Editor ao mecanismo DSP (ou à superfície de controle), use um hub de rede para fazer as conexões. Como alternativa, você pode conectar uma ocorrência do PM Editor ao mecanismo DSP e outra ocorrência à superfície de controle.
  1. Inicie o PM Editor.

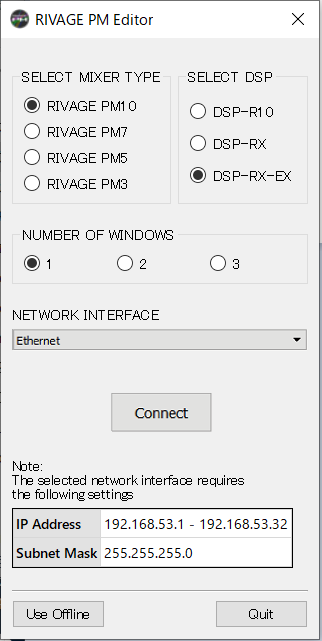

  • A seguinte tela será exibida na inicialização.
OBSERVAÇÃO
  • Embora a tela (que é exibida em resposta a elementos de painel configurados de maneira diferente, como teclas definidas pelo usuário) varie de acordo com a configuração MIXER TYPE, os mesmos dados serão processados. Além disso, a conexão on-line com o PM Editor não será afetada.
  • Se a seleção do DSP não coincidir com o mecanismo DSP real, você não poderá se conectar ao mecanismo de DSP on-line. Selecione o tipo do mecanismo de DSP que você está usando na verdade, porque o número de canais de entrada disponíveis varia de acordo com o tipo de DSP.
  1. Em SELECT MIXER TYPE, selecione a unidade do RIVAGE série PM; e em NETWORK INTERFACE, selecione a rede que será utilizada.
  • Se um endereço IP que pode ser conectado à rede selecionada for especificado, o botão Connect poderá ser pressionado.
  1. Clique no botão Connect para que o RIVAGE Série PM seja vinculado ao PM Editor.
OBSERVAÇÃO
  • Se você pretende vincular a seleção do bloco de canais no PM Editor à baia R do console, pressione [SETUP] -> [PREFERENCES] -> guia MISC para acessar o campo LINK TO/FROM CONSOLE e ativar o FADER BANK SEL (BAY R).
  • Quando o mecanismo DSP detectar que o PM Editor está on-line, a tela DEVICE SYNC será exibida.
  • Ao conectar o PM Editor, você deverá especificar a direção da sincronização dos dados para o mecanismo DSP.
  1. Selecione "EDITOR ← DSP".
  1. Pressione o botão SYNC.
  • As configurações de parâmetros no RIVAGE Série PM serão copiadas para o PM Editor. Concluída a sincronização dos dados, a linha indicando a sincronização será exibida em verde.
  1. Edite os dados de mixagem.
