Мониторинг/использование онлайн

  1. Подключите компьютер (на котором установлено приложение PM Editor) к модулю DSP (или к контрольной поверхности) с помощью кабеля Ethernet.
  • Дополнительные сведения о настройке сети см. в «Руководстве по установке RIVAGE PM Editor».
ПРИМЕЧАНИЕ
  • Можно подключить два экземпляра PM Editor. Если вам нужно подключить два экземпляра PM Editor к модулю DSP (или к контрольной поверхности), используйте для подключения сетевой концентратор. Вы также можете подключить один экземпляр PM Editor к модулю DSP, а другой один экземпляр — к контрольной поверхности.
  1. Запустите PM Editor.

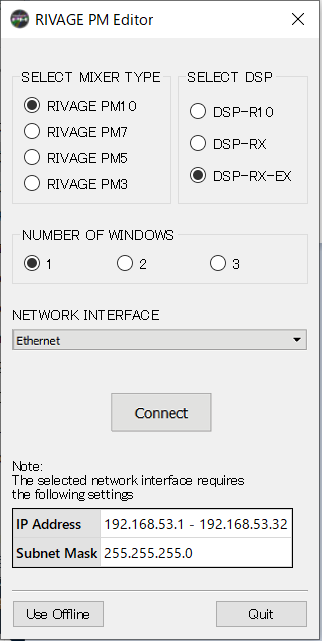

  • При запуске появляется следующий экран.
ПРИМЕЧАНИЕ
  • Несмотря на то, что экран, который отображается при обнаружении различным образом настроенных элементов панели, таких как пользовательские клавиши, зависит от настройки MIXER TYPE (Тип микшера), будут обрабатываться те же данные. Кроме того, онлайн-подключение к PM Editor не будет затронуто.
  • Если выбор DSP не соответствует фактическому модулю DSP, вы не сможете подключиться онлайн к модулю DSP. Выберите тип модуля DSP, который используется фактически, так как количество доступных входных каналов зависит от типа DSP.
  1. В SELECT MIXER TYPE выберите устройство серии RIVAGE PM; в NETWORK INTERFACE выберите сеть, которую будете использовать.
  • Если указан IP-адрес, который можно подключить к выбранной сети, можно нажать кнопку Connect (Подключить).
  1. Нажмите кнопку Connect (Подключить), чтобы подключить систему RIVAGE серии PM к PM Editor.
ПРИМЕЧАНИЕ
  • Если вы собираетесь связать выбор блока каналов в PM Editor с каналами в сегменте консоли R, нажмите вкладку [SETUP] -> [PREFERENCES] -> MISC для доступа к полю LINK TO/FROM CONSOLE, а затем задайте значение ON (Вкл.) для параметра FADER BANK SEL (BAY R).
  • Когда модуль DSP обнаружит PM Editor, откроется экран DEVICE SYNC.
  • При подключении PM Editor необходимо указать направление синхронизации данных для модуля DSP.
  1. Выберите EDITOR ← DSP.
  1. Нажмите кнопку SYNC (Синхронизация).
  • Настройки параметров в системе RIVAGE серии PM копируются в PM Editor. После завершения синхронизации линия, указывающая ее ход, станет зеленой.
  1. Измените данные микширования.
