Panel posterior de la superficie de control

CS-R10

CS-R10-S

CSD-R7

a

Tomas LAMP (lámpara)

Estos conectores hembra de salida XLR de cuatro patillas se usan para suministrar alimentación a las lámparas de cuello de cisne LA1L de Yamaha que se incluyen con la unidad (CS-R10, CSD-R7: 4 tomas; CS-R10-S: 3 tomas).

b

Tomas MIDI OUT/IN (salida/entrada MIDI)

Estos conectores se usan para transmitir y recibir mensajes MIDI a y desde dispositivos MIDI externos.

c

Conector GPI (interfaz de uso general)

Es un conector hembra D-sub de 25 patillas que permite la comunicación (8 de entrada y 8 de salida) con un dispositivo externo dotado de GPI.

d

Interruptor [FAN] (ventilador)

Configura el ventilador interno para que funcione a velocidad alta o baja (HIGH o LOW).

NOTA

  • Cuando la unidad sale de fábrica, este interruptor se encuentra en LOW. Siempre y cuando la unidad se use dentro del intervalo de temperatura ambiente especificado, puede elegirse cualquiera de los ajustes LOW o HIGH. La posición HIGH se recomienda cuando la temperatura ambiente es elevada, así como cuando la unidad está expuesta a la luz solar directa, aunque la temperatura ambiente se encuentre dentro del intervalo especificado, y en cualquier situación en la que el ruido del ventilador no representa un problema.

e

Conector VIDEO OUT (salida de vídeo)

Conecte el monitor externo (XGA 1024x768 o superior) a este conector DVI-D (Dual-link).

f

Interruptor [RESET] (restablecer)

Permite restablecer la superficie de control. Solo se reinician los controles de la superficie de control (pantallas, indicadores y teclas y mandos de control), sin que esto provoque una interrupción de la reproducción de audio. Use este interruptor si la superficie de control deja de responder a sus acciones.

g

Tomas OMNI IN (entrada universal)

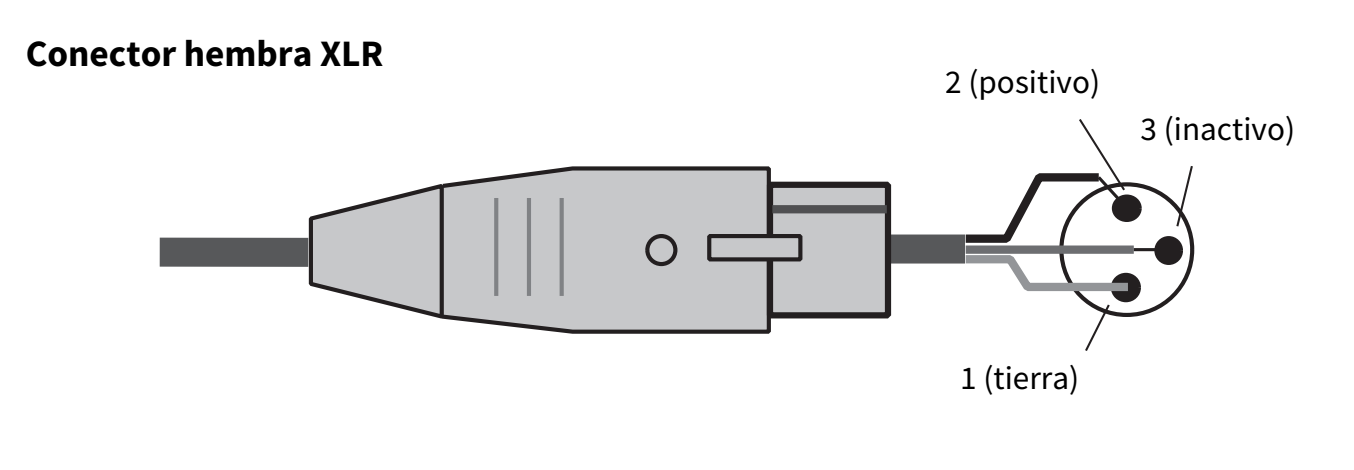

Son tomas hembra de entrada XLR-3–31 balanceadas para introducir señales de audio analógicas procedentes de dispositivos de nivel de línea o de micrófonos. Incluyen funciones de procesamiento digital SILK.

h

Tomas OMNI OUT (salida universal)

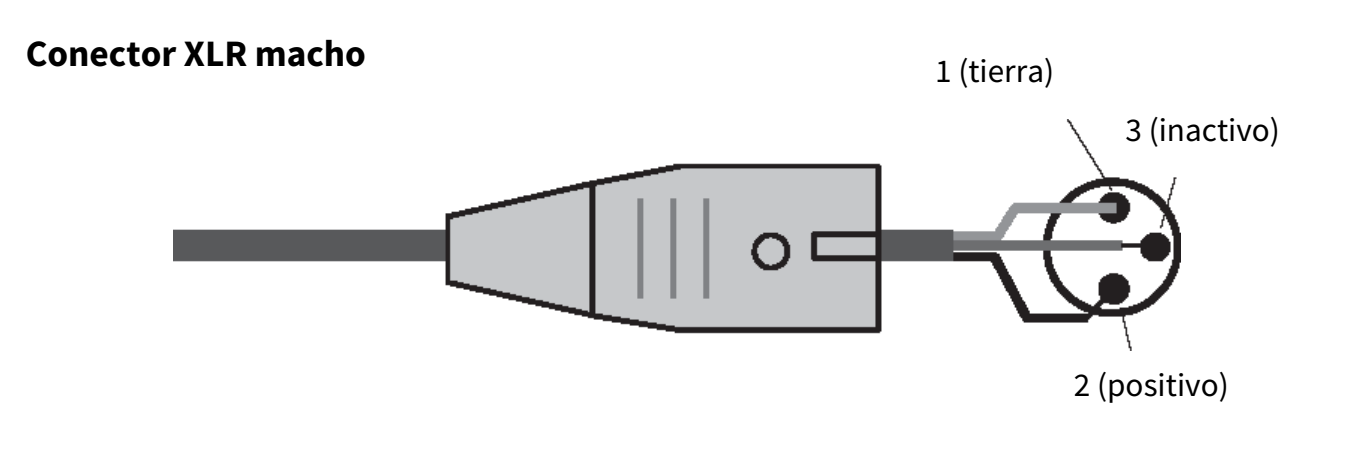

Son tomas macho de salida XLR-3–32 balanceadas que transmiten señales de audio analógicas.

i

Tomas AES/EBU

Tanto las tomas de entrada como las de salida presentan convertidores de frecuencia de muestreo integrados.

IN (entrada)

Son tomas hembras de entrada XLR-3–31 balanceadas que aceptan señales de audio digitales en formato AES/EBU.

OUT (salida)

Son tomas macho de salida XLR-3–32 balanceadas para emitir señales de audio digitales en formato AES/EBU.

j

Ranuras para tarjetas MY

Permiten instalar tarjetas de E/S Mini-YGDAI opcionales para ampliar los puertos de E/S.

k

Puerto USB

Estos puertos permiten conectar un dispositivo de almacenamiento USB (como puede ser una unidad flash), así como un ratón o un teclado USB.

l

Conector WORD CLOCK OUT (salida de reloj) (CS-R10, CS-R10-S)

Este conector BNC se emplea para transmitir señales de reloj a un dispositivo externo.

Conectores WORD CLOCK OUT/IN (entrada/salida de reloj) (CSD-R7)

Son conectores BNC utilizados para transmitir/recibir señales de reloj a/de un dispositivo externo. El conector WORD CLOCK IN está terminado internamente con un resistor de 75 ohmios.

m

Conectores TO ENGINE OUT/IN (a salida/entrada de motor) (CS-R10, CS-R10-S), conector CONSOLE NETWORK (red de la consola) (CSD-R7)

Estos conectores RJ-45 permiten conectar la unidad a la red de la consola en una topología en anillo mediante el uso de cables Ethernet (se recomienda CAT5e o superior).

NOTA

  • Para evitar que se produzcan interferencias electromagnéticas, utilice un cable de par trenzado blindado (STP). Emplee siempre una cinta conductiva o un material similar para realizar la conexión eléctrica entre las partes metálicas de las clavijas y el cable STP. Se recomienda el uso de cables Ethernet con clavijas RJ-45 compatibles con Neutrik etherCON CAT5. También se pueden utilizar clavijas RJ-45 estándar. La longitud del cable entre dispositivos puede ser de 100 metros como máximo. No obstante, en la práctica, esta distancia máxima puede variar dependiendo del cable que se utilice.

n

Indicadores ERR (saturación)

Este indicador muestra una luz roja continua o intermitente si se produce un error. Si esto ocurre, póngase en contacto con el distribuidor de Yamaha.

o

Indicador LINK (enlace)

Este indicador muestra una luz continua o intermitente en función del estado de la red.

Verde (parpadeando)

La unidad se está preparando para conectarse a la red de la consola. Si continúa parpadeando, significa que el sistema no funciona correctamente. Si el problema persiste después de llevar a cabo las acciones siguientes, póngase en contacto con el distribuidor de Yamaha.

  • Apague la serie RIVAGE PM y vuelva a encenderla.
  • Asegúrese de que los cables estén conectados correctamente.
  • Asegúrese de que los cables se hayan insertado firmemente (colocados de forma segura en su posición correcta).
  • Cambie el cable por otro.

Verde (fijo)

La unidad se ha conectado correctamente a la red de la consola.

p

Indicadores TX/RX (transmisión/recepción)

El indicador correspondiente muestra una luz verde intermitente cuando se transmiten (TX) o se reciben (RX) datos a través de los conectores TO ENGINE OUT/IN.

q

Conector NETWORK (red)

Este conector RJ-45 permite conectar la unidad a un ordenador o un dispositivo de red mediante un cable Ethernet (se recomienda CAT5e o superior).

NOTA

  • Para evitar que se produzcan interferencias electromagnéticas, utilice un cable de par trenzado blindado (STP). Emplee siempre una cinta conductiva o un material similar para realizar la conexión eléctrica entre las partes metálicas de las clavijas y el cable STP. Se recomienda el uso de cables Ethernet con clavijas RJ-45 compatibles con Neutrik etherCON CAT5. También se pueden utilizar clavijas RJ-45 estándar. La longitud del cable entre dispositivos puede ser de 100 metros como máximo. No obstante, en la práctica, esta distancia máxima puede variar dependiendo del cable que se utilice.

r

Indicador LINK/ACT (enlace/act.)

Este indicador muestra una luz verde intermitente o continua en función del estado de la conexión.

s

Ventilador

La superficie de control está equipada con ventiladores de refrigeración. Estos orificios de ventilación permiten que el aire caliente salga de la unidad. Asegúrese de no obstruir dichos orificios con ningún objeto.

t

Conectores AC IN (entrada de CA)

Use estos conectores para conectar los cables de alimentación incluidos en el volumen de suministro. En primer lugar, conecte los cables de alimentación de CA a esta unidad y, a continuación, inserte los enchufes de estos cables en las tomas de corriente de CA. Inserte los enchufes de los cables completamente hasta que queden colocados de forma segura en su posición correcta. Los cables de alimentación de CA incluidos en el volumen de suministro incorporan un mecanismo de anclaje en V con pestillo, que evita que se desconecten accidentalmente.

ATENCIÓN

  • Asegúrese de desconectar la alimentación de la unidad antes de enchufar o desenchufar los cables de alimentación.

Para desconectar un cable de alimentación, tire de él mientras presiona el pestillo del enchufe.

u

I/z(interruptores de alimentación)

Permiten alternar entre conectar (I) y desconectar (z) la alimentación. Mientras la alimentación está conectada, el “Sección UTILITY (utilidad)” situado en el panel superior está iluminado.

v

Conector TC IN (entrada TC)

Este conector hembra de tipo XLR-3-31 balanceado acepta señales de código de tiempo de un dispositivo externo conectado.

w

Conector NETWORK (red)

Este conector RJ-45 permite conectar un dispositivo externo mediante un cable Ethernet (CAT5 o superior).

NOTA

  • Para evitar que se produzcan interferencias electromagnéticas, utilice un cable de par trenzado blindado (STP). Emplee siempre una cinta conductiva o un material similar para realizar la conexión eléctrica entre las partes metálicas de las clavijas y el cable STP. Se recomienda el uso de cables Ethernet con clavijas RJ-45 compatibles con Neutrik etherCON CAT5. También se pueden utilizar clavijas RJ-45 estándar. La longitud del cable entre dispositivos puede ser de 100 metros como máximo. No obstante, en la práctica, esta distancia máxima puede variar dependiendo del cable que se utilice.

x

Indicador LINK/ACT (enlace/act.)

Este indicador se ilumina o parpadea en verde en función del estado de conexión.

y

Ranuras para tarjetas HY

Permiten instalar tarjetas HY opcionales y conectar la unidad a un bastidor de E/S, como el RPio622, con el fin de ampliar los puertos de E/S.
