Задняя панель контрольной поверхности

CS-R10

CS-R10-S

CSD-R7

a

Разъемы LAMP

Это четырехконтактные выходные разъемы XLR, которые служат для подачи питания на лампы с гибким держателем Yamaha LA1L, поставляемые с системой (CS-R10, CSD-R7: 4 разъема; CS-R10-S: 3 разъема).

b

Разъемы MIDI OUT/IN

Используются для передачи MIDI-сообщений на внешние MIDI-устройства и приема с них MIDI-сообщений.

c

Разъем GPI

Этот 25-контактный гнездовой разъем D-SUB позволяет подсоединять внешние устройства с GPI-интерфейсом (8 входов и 8 выходов).

d

Переключатель [FAN]

Предназначен для настройки скорости вращения вентилятора в высокоскоростном (HIGH) и низкоскоростном (LOW) режимах.

ПРИМЕЧАНИЕ

  • Низкоскоростной режим работы вентилятора установлен по умолчанию на устройстве заводом-изготовителем. При эксплуатации коммутационного оборудования скоростной режим работы вентилятора выбирается в зависимости от преобладающих температур окружающей среды. Высокоскоростной режим (HIGH) рекомендуется применять в условиях повышенной температуры окружающей среды, в условиях воздействия прямого солнечного излучения даже при отсутствии превышения допустимых температур, а также в любых других ситуациях, допускающих присутствие шумового фона от работающего вентилятора.

e

Разъем VIDEO OUT

Подключите внешний монитор (XGA 1024x768 или более высокого разрешения) к этому разъему DVI-D (dual-link).

f

Переключатель [RESET]

Сброс контрольной поверхности. Выполняется сброс только элементов управления (экранных индикаторов, клавиш и регуляторов) на контрольной поверхности без прерывания аудио. Нажмите этот переключатель, если контрольная поверхность не реагирует на операции.

g

Разъемы OMNI IN

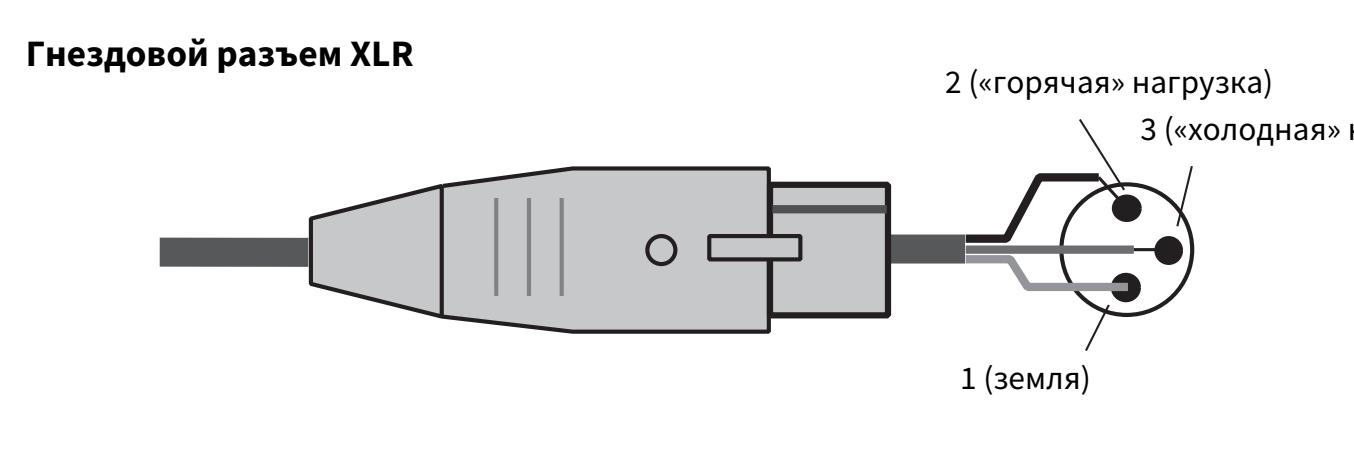

Сбалансированные входные разъемы XLR-3-31 для ввода аналоговых аудиосигналов из устройств с сигналом линейного уровня или микрофонов. Они поддерживают технологию цифровой обработки SILK.

h

Разъемы OMNI OUT

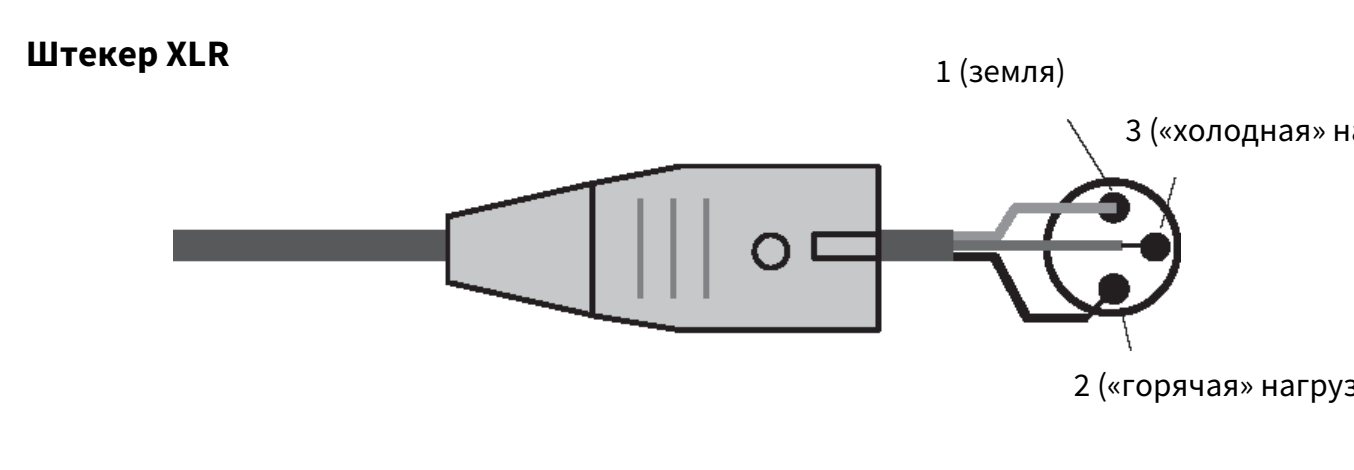

Сбалансированные штекерные выходные разъемы XLR-3-32 для вывода аналоговых аудиосигналов.

i

Разъемы AES/EBU

Входные и выходные разъемы оснащены встроенными преобразователями частоты сэмплирования.

IN (Вход)

Это сбалансированные входные гнездовые разъемы типа XLR-3-31 для цифровых аудиосигналов в формате AES/EBU.

OUT (Выход)

Это сбалансированные выходные штекерные разъемы типа XLR-3-32 для вывода цифровых аудиосигналов в формате AES/EBU.

j

Гнезда для MY-карт

Используются для установки дополнительных карт ввода-вывода Mini-YGDAI.

k

Порт USB

Используются для подключения USB-устройств, таких как мышь, клавиатура или USB-устройство хранения данных.

l

Разъем WORD CLOCK OUT (Выход источника синхронизации слов) (CS-R10, CS-R10-S)

Этот BNC-разъем используется для передачи сигнала синхронизации слов на внешнее устройство.

Разъемы WORD CLOCK OUT/IN (CSD-R7)

Эти разъемы BNC применяются для передачи (приема) сигналов синхронизации слов на (от) внешнее устройство. Разъем WORD CLOCK IN имеет внутренний вывод на резистор 75 Ом.

m

Разъемы TO ENGINE OUT/IN (CS-R10, CS-R10-S), разъем CONSOLE NETWORK (Сеть консолей) (CSD-R7)

Эти разъемы RJ-45 позволяют подключить данный модуль к сети консолей в топологии «кольцо» с помощью кабелей Ethernet (рекомендуется применять кабель категории CAT5e или выше).

ПРИМЕЧАНИЕ

  • Используйте кабель типа STP (экранированная витая пара), чтобы предотвратить возникновение электромагнитных помех. Убедитесь, что металлические части штекеров электрически подключены к экрану кабеля STP проводящей лентой или аналогичными средствами. Рекомендуется использовать кабели Ethernet со штекерами RJ-45, совместимыми с Neutrik etherCON CAT5. Кроме того, допускается использование стандартных вилок RJ-45. Длина кабеля, проведенного между устройствами, может составлять до 100 метров. Максимальное расстояние передачи сигнала может колебаться в зависимости от типа используемого кабеля.

n

Индикаторы ERR

Этот индикатор мигает или горит красным цветом в случае ошибки. В этой ситуации обратитесь к своему представителю корпорации Yamaha.

o

Индикатор LINK

Этот индикатор мигает или загорается в зависимости от состояния сети.

Зеленый (мигает)

Модуль готовится к подключению к сети. Если он продолжает мигать, система работает неправильно. Если не удалось устранить проблему после выполнения следующих действий, обратитесь к местному представителю Yamaha.

  • Выключите питание серии RIVAGE PM, а затем снова включите его.
  • Убедитесь, что кабели подключены надлежащим образом.
  • Убедитесь, что кабели надежно подключены.
  • Подсоедините другой кабель.

Зеленый (горит непрерывно)

Модуль правильно подключен к сети.

p

Индикаторы TX/RX

Соответствующий индикатор мигает зеленым, когда данные передаются (TX) или принимаются (RX) из разъемов TO ENGINE OUT/IN.

q

Разъем NETWORK (Сеть)

Этот разъем RJ-45 позволяет подключить устройство к компьютеру или сетевому устройству через кабель Ethernet (рекомендуется применять кабель категории CAT5e или выше).

ПРИМЕЧАНИЕ

  • Используйте кабель типа STP (экранированная витая пара), чтобы предотвратить возникновение электромагнитных помех. Убедитесь, что металлические части штекеров электрически подключены к экрану кабеля STP проводящей лентой или аналогичными средствами. Рекомендуется использовать кабели Ethernet со штекерами RJ-45, совместимыми с Neutrik etherCON CAT5. Кроме того, допускается использование стандартных вилок RJ-45. Длина кабеля, проведенного между устройствами, может составлять до 100 метров. Максимальное расстояние передачи сигнала может колебаться в зависимости от типа используемого кабеля.

r

Индикатор LINK/ACT

Этот индикатор мигает или загорается зеленым в зависимости от состояния подключения.

s

Вентиляция

Контрольная поверхность оснащена вентиляторами. Через выпускные отверстия теплый воздух выводится за пределы устройства. Убедитесь, что вентиляционные отверстия ничем не блокированы.

t

Разъемы питания переменного тока AC IN

Используйте эти разъемы для подключения входящих в комплект кабелей питания. Сначала следует подключить кабели питания к устройству, а затем вставить вилки кабелей питания в розетки электросети. Полностью вставляйте штекеры кабелей до их фиксации. Прилагаемые кабели питания переменного тока снабжены специальным механизмом блокировки (Vlock) для предотвращения случайного отсоединения.

ВНИМАНИЕ

  • Выключите питание устройства, прежде чем подключать и отключать кабели питания.

Для отключения кабеля питания нажмите кнопку блокировки на штекере и вытащите его.

u

I/z(Выключатели питания)

Служат для включения (I) и выключения (P) питания (z). При включении питания загорается индикатор “Раздел UTILITY (Служебный)” на верхней панели.

v

Разъем TC IN

Этот сбалансированный гнездовой разъем типа XLR-3-31 принимает сигналы временного кода от подключенного внешнего устройства.

w

Разъем NETWORK (Сеть)

Этот разъем RJ-45 позволяет подключать внешнее устройство через кабель Ethernet (CAT5 и выше).

ПРИМЕЧАНИЕ

  • Используйте кабель типа STP (экранированная витая пара), чтобы предотвратить возникновение электромагнитных помех. Убедитесь, что металлические части штекеров электрически подключены к экрану кабеля STP проводящей лентой или аналогичными средствами. Рекомендуется использовать кабели Ethernet со штекерами RJ-45, совместимыми с Neutrik etherCON CAT5. Кроме того, допускается использование стандартных вилок RJ-45. Длина кабеля, проведенного между устройствами, может составлять до 100 метров. Максимальное расстояние передачи сигнала может колебаться в зависимости от типа используемого кабеля.

x

Индикатор LINK/ACT

Этот индикатор мигает или загорается зеленым в зависимости от состояния подключения.

y

Гнезда для HY-карт

Позволяют устанавливать дополнительные HY-карты и подключать стойку ввода-вывода, например RPio622, для расширения портов ввода-вывода.
