음질 조절기의 후면 패널

CS-R10

CS-R10-S

CSD-R7

a

LAMP 잭

4핀 암 XLR 출력 커넥터는 기기와 함께 제공되는 Yamaha LA1L 거위 목 모양의 램프에 전원을 공급할 때 사용됩니다(CS-R10, CSD-R7: 4 잭, CS-R10-S: 3 잭).

b

MIDI OUT/IN 잭

외부 MIDI 장치와 MIDI 메시지를 송수신하는 데 사용되는 커넥터입니다.

c

GPI 커넥터

GPI가 장착된 외부 장치와 통신(8-인, 8-아웃)할 수 있도록 하는 D-서브 25핀 암 커넥터입니다.

d

[FAN] 스위치

내장 냉각 팬을 HIGH 또는 LOW로 작동하도록 설정합니다.

주

  • 기기가 처음 출하될 때는 LOW로 설정되어 있습니다. 기기가 지정된 주위 온도 범위 내에서 작동될 경우에는 LOW 설정이나 HIGH 설정을 사용할 수 있습니다. 팬 소음이 문제가 되지 않는 경우, 주위 온도가 높거나 기기가 직사광선을 받을 경우에는 주위 온도가 지정 작동 범위에 들더라도 HIGH 설정을 권장합니다.

e

VIDEO OUT 커넥터

외부 디스플레이 모니터(XGA 1024x768 이상)를 이 DVI-D(듀얼 링크) 커넥터로 연결합니다.

f

[RESET] 스위치

음질 조절기를 재설정합니다. 오디오를 방해하지 않고 음질 조절기의 컨트롤(화면, 표시등 및 컨트롤 키와 노브)만 재시작됩니다. 음질 조절기가 조작에 응답하지 않는 경우 이 스위치를 사용하십시오.

g

OMNI IN 잭

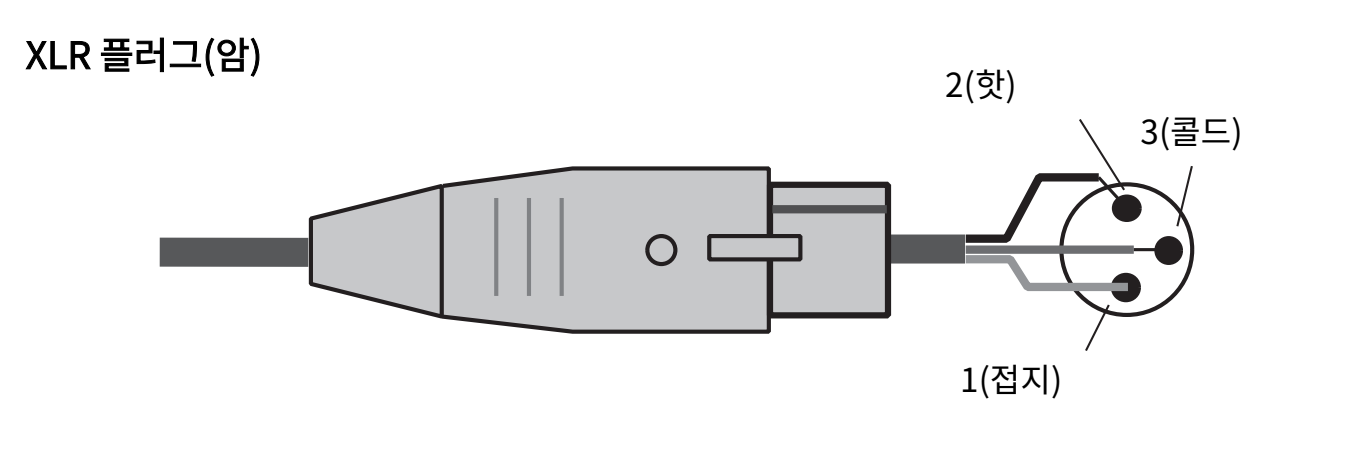

라인 레벨 장치나 마이크에서 나오는 아날로그 오디오 신호를 입력하기 위한 밸런스형 XLR-3-31 암 입력 잭입니다. SILK 디지털 프로세싱을 특징으로 합니다.

h

OMNI OUT 잭

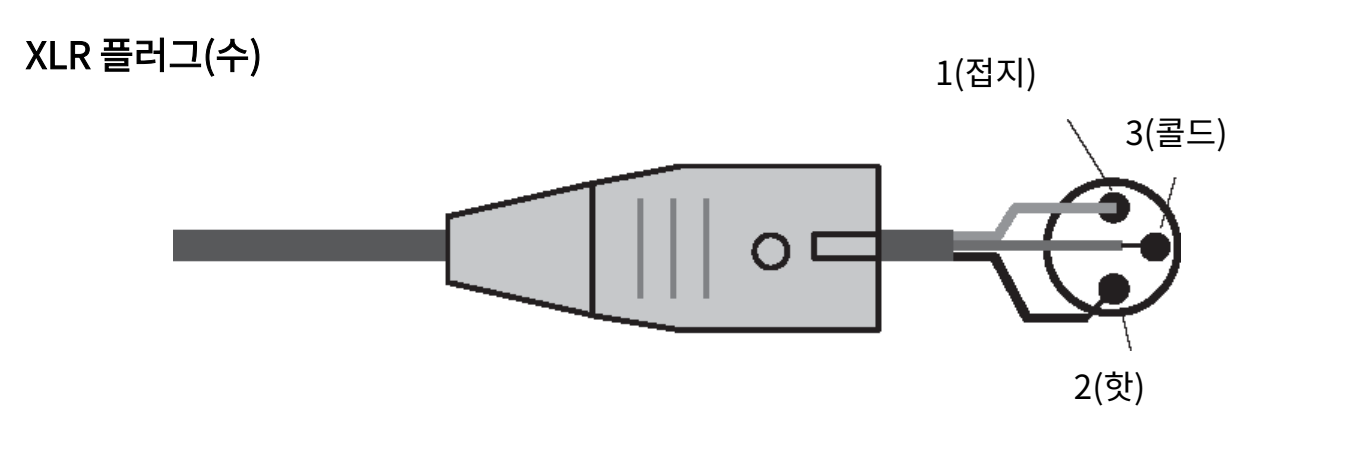

아날로그 오디오 신호를 전송하는 밸런스형 XLR-3-32 수 출력 잭입니다.

i

AES/EBU 잭

샘플링 레이트 컨버터가 입력과 출력 잭에 모두 내장된 것이 특징입니다.

IN

AES/EBU 형식의 디지털 오디오 신호를 수신하는 밸런스형 XLR-3-31 암 입력 잭입니다.

OUT

AES/EBU 형식의 디지털 오디오 신호를 출력하는 밸런스형 XLR-3-32 수 출력 잭입니다.

j

MY 카드 슬롯

선택 품목인 Mini-YGDAI I/O 카드를 여기에 설치해 I/O 포트를 확장합니다.

k

USB 포트

플래시 드라이브, USB 마우스나 USB 키보드 등의 USB 저장 장치를 연결합니다.

l

WORD CLOCK OUT 커넥터(CS-R10, CS-R10-S)

워드 클록 신호를 외부 장치에 전송할 때 사용되는 BNC 커넥터입니다.

WORD CLOCK OUT/IN 커넥터(CSD-R7)

외부 장치와 워드 클록 신호를 주고 받을 때 사용되는 BNC 커넥터입니다. WORD CLOCK IN 커넥터는 안쪽에서 75Ω 저항기로 종단 처리되어 있습니다.

m

TO ENGINE OUT/IN 커넥터(CS-R10, CS-R10-S), CONSOLE NETWORK 커넥터(CSD-R7)

이더넷 케이블(CAT5e 이상이 권장됨)을 통해 링 위상에서 기기를 콘솔 네트워크에 연결하는 RJ-45 커넥터입니다.

주

  • STP(차폐 연선) 케이블을 사용하여 전자기 간섭을 방지하십시오. 전도성 테이프 등으로 플러그의 금속 부분을 STP 케이블 실드와 연결하여 전기가 통하게 하십시오. Neutrik etherCON CAT5 호환 RJ-45 플러그가 있는 이더넷 케이블을 사용할 것을 권장합니다. 표준 RJ-45 플러그를 사용해도 됩니다. 장치 간 케이블 길이는 최대 100미터까지 가능합니다. 실제 최대 거리는 사용되는 케이블에 따라 다를 수 있습니다.

n

ERR 표시등

오류가 발생하는 경우 이 표시등이 켜지거나 빨간색으로 깜박입니다. 이 경우, Yamaha 구입처에 문의하십시오.

o

LINK 표시등

네트워크 상태에 따라 이 표시등이 깜박이거나 켜집니다.

녹색(깜박임)

콘솔 네트워크로 연결할 준비를 하고 있습니다. 깜박임이 계속되는 경우, 시스템 작동이 적절하게 이루어지지 않습니다. 다음 조치를 취한 후에도 문제가 지속되면 Yamaha 구입처에 문의하십시오.

  • RIVAGE PM 시리즈의 전원을 끈 후 다시 켭니다.
  • 케이블이 올바르게 연결되었는지 확인합니다.
  • 케이블이 확실하게 삽입되어 있는지(고정되어 있는지) 확인합니다.
  • 다른 케이블로 교체합니다.

녹색 (계속 켜진 상태)

콘솔 네트워크에 제대로 연결되었습니다.

p

TX/RX 표시등

TO ENGINE OUT/IN 커넥터에서 데이터가 전송되거나(TX) 수신될 때(RX) 해당 표시등이 녹색으로 깜박입니다.

q

NETWORK 커넥터

이 RJ-45 커넥터를 사용하면 이더넷 케이블(CAT5e 이상 권장)을 통해 기기를 컴퓨터 또는 네트워크 장치에 연결할 수 있습니다.

주

  • STP(차폐 연선) 케이블을 사용하여 전자기 간섭을 방지하십시오. 전도성 테이프 등으로 플러그의 금속 부분을 STP 케이블 실드와 연결하여 전기가 통하게 하십시오. Neutrik etherCON CAT5 호환 RJ-45 플러그가 있는 이더넷 케이블을 사용할 것을 권장합니다. 표준 RJ-45 플러그를 사용해도 됩니다. 장치 간 케이블 길이는 최대 100미터까지 가능합니다. 실제 최대 거리는 사용되는 케이블에 따라 다를 수 있습니다.

r

LINK/ACT 표시등

연결 상태에 따라 녹색으로 켜지거나 깜박입니다.

s

환기구

음질 조절기에는 냉각 팬이 장착되어 있습니다. 이 환기구를 통해 더운 공기가 기기 밖으로 배출됩니다. 다른 물건으로 환기구를 막지 마십시오.

t

AC IN 커넥터

제공된 전원 코드를 연결하는 소켓입니다. 우선, 이 기기에 AC 전원 코드를 연결한 다음 AC 콘센트에 전원 코드 플러그를 꽂습니다. 제 위치에 단단히 고정될 때까지 케이블 플러그를 끝까지 밀어 넣습니다. 제공된 AC 전원 코드는 래치를 통한 V-잠금 장치가 있어 전원 코드가 우발적으로 분리되지 않도록 방지합니다.

주의

  • 전원 코드를 연결하거나 분리할 때는 먼저 기기 전원을 꺼야 합니다.

플러그의 래치를 누른 상태에서 각 전원 코드를 뽑아 분리하십시오.

u

I/z(전원 스위치)

전원을 켜고(I) 끕니다(z). 전원이 켜져 있으면 상단 패널의 “UTILITY 부분”이 켜집니다.

v

TC IN 커넥터

연결된 외부 장치에서 시간 코드 신호를 수신하는 밸런스형 XLR-3-31 암 커넥터입니다.

w

NETWORK 커넥터

이더넷 케이블(CAT5 이상)을 통해 외부 장치에 연결하는 RJ-45 커넥터입니다.

주

  • STP(차폐 연선) 케이블을 사용하여 전자기 간섭을 방지하십시오. 전도성 테이프 등으로 플러그의 금속 부분을 STP 케이블 실드와 연결하여 전기가 통하게 하십시오. Neutrik etherCON CAT5 호환 RJ-45 플러그가 있는 이더넷 케이블을 사용할 것을 권장합니다. 표준 RJ-45 플러그를 사용해도 됩니다. 장치 간 케이블 길이는 최대 100미터까지 가능합니다. 실제 최대 거리는 사용되는 케이블에 따라 다를 수 있습니다.

x

LINK/ACT 표시등

이 표시등은 연결 상태에 따라 녹색으로 켜지거나 깜박입니다.

y

HY 카드 슬롯

선택 품목인 HY 카드를 설치하고 RPio622 같은 I/O 랙에 연결하여 I/O 포트를 연장합니다.
