控制介面后面板

CS-R10

CS-R10-S

CSD-R7

a

LAMP插孔

这些4针XLR母头输出接口可以为Yamaha LA1L鹅颈照明灯供电，从而为本机照明（CS-R10、CSD-R7：4个插孔；CS-R10-S：3个插孔）。

b

MIDI OUT/IN插孔

此接口用于从/向外部MIDI设备接收/发送MIDI信息。

c

GPI接口

D-sub 25针母头接口可用于与配有GPI接口的外接设备进行数据通信（8路输入、8路输出）。

d

[FAN]开关

将内部冷却风扇设置为以HIGH或LOW速度运行。

注

  • 本机出厂时，此开关的初始设置为LOW。只要本机在指定的环境温度范围内运行，LOW或HIGH设置都可以使用。如果环境温度较高，或者即使环境温度在指定运行范围内，如果本机处于阳光直射下，并且在风扇噪音不会有任何影响时，建议使用HIGH设置。

e

VIDEO OUT接口

可以将您的外接显示器（XGA 1024x768或更高）连接到DVI-D（双路）接口。

f

[RESET]开关

可以重置控制介面。只有控制介面上的控制器（屏幕、指示灯、控制键和旋钮）会重启，不会中断音频。控制介面对您的操作没有反应时，可以使用此开关。

g

OMNI IN插孔

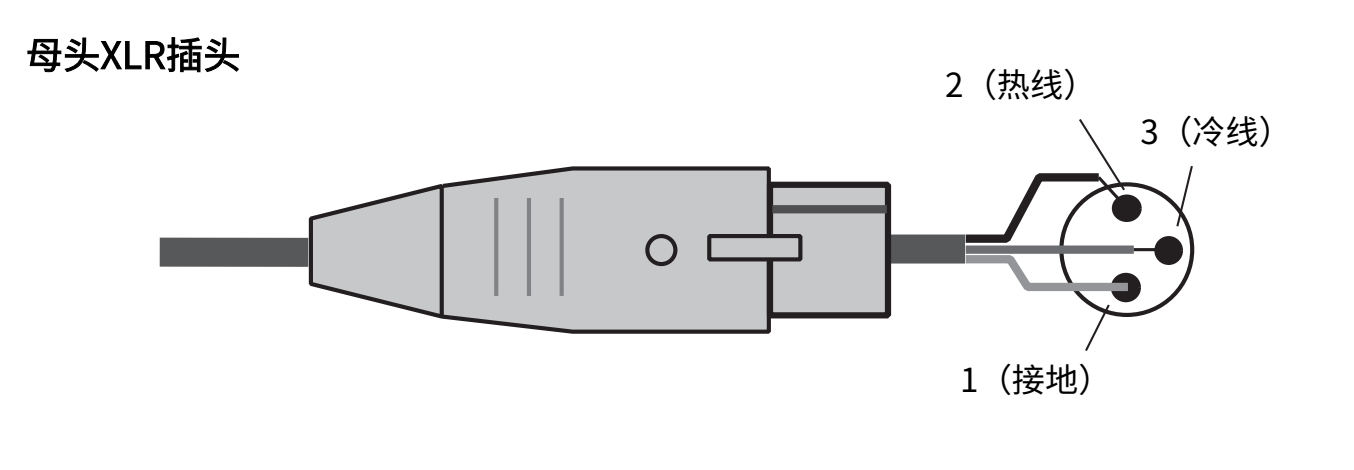

这些平衡XLR-3-31母头输入插孔用来输入设备线路电平或麦克风的模拟音频信号。具备SILK数字处理能力。

h

OMNI OUT插孔

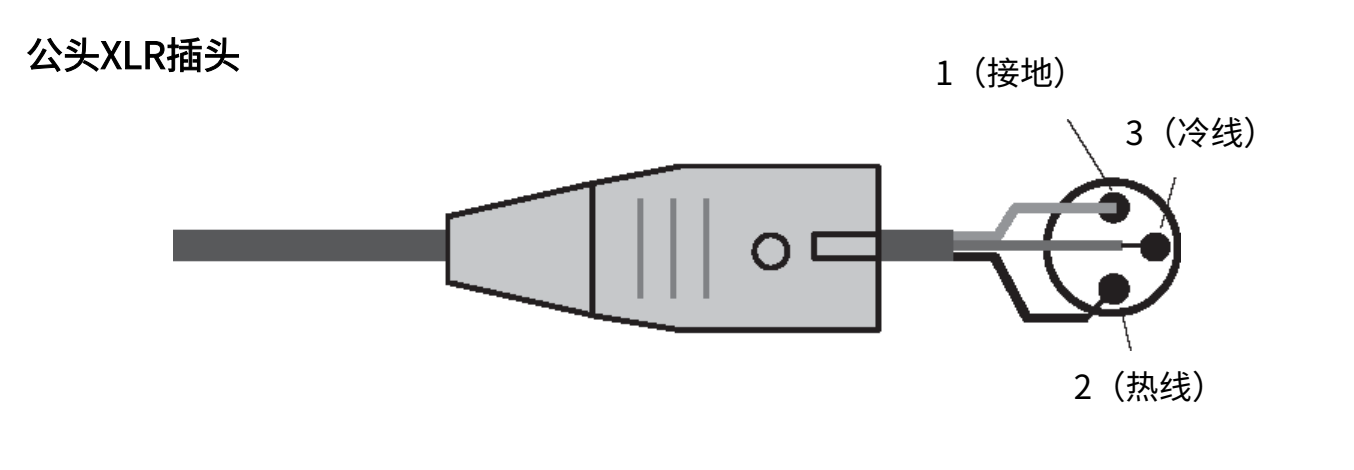

这些平衡XLR-3-32公头输出插孔可发送模拟音频信号。

i

AES/EBU插孔

输入和输出插孔都内建有采样率转换器。

IN

这些平衡XLR-3-31母头输入插孔用于接收AES/EBU格式的数字音频信号。

OUT

这些平衡XLR-3-32公头输出插孔用于输出AES/EBU格式的数字音频信号。

j

MY卡插槽

在此处安装选购的Mini-YGDAI I/O卡，可以扩展I/O端口。

k

USB端口

用这些端口连接USB存储设备，如闪存、USB鼠标或USB键盘等。

l

WORD CLOCK OUT接口（CS-R10、CS-R10-S）

此BNC接口用于将字时钟信号发送到外接设备。

WORD CLOCK OUT/IN接口（CSD-R7）

这些BNC接口用于与外接设备之间传送/接收字时钟信号。WORD CLOCK IN接口在内部以75欧姆电阻端接。

m

TO ENGINE OUT/IN接口（CS-R10、CS-R10-S）、CONSOLE NETWORK接口（CSD-R7）

用这些RJ-45接口，能够以环形拓扑结构通过以太网线（建议CAT5e或更高级别网线）将本机连接到控制台网络。

注

  • 请使用STP（屏蔽双绞）电缆以防电磁干扰。确保插头的金属部分已使用导电胶带或等同方式到STP屏蔽线。建议使用带有兼容Neutrik EtherCon CAT5的RJ-45插头的以太网线。也可以使用标准RJ-45插头。设备之间线缆长度最多可以延伸至100米。最大使用距离可能会因所使用的电缆而异。

n

ERR指示灯

如果发生错误，此指示灯会亮起或呈红色闪烁。若出现此种情况，请联系您的Yamaha经销商。

o

LINK指示灯

此指示灯会根据网络状态闪烁或亮起。

绿色（闪烁）

本机正准备连接到控制台网络。如果持续闪烁，表示系统没有正常运行。执行下列操作后如果还不能解决问题，请联系您的Yamaha经销商。

  • 关闭RIVAGE PM系列电源，然后再次打开。
  • 确保线缆连接正确。
  • 确保线缆已牢固插入（锁紧）。
  • 更换线缆。

绿色（常亮）

表示本机已正确连接到控制台网络。

p

TX/RX指示灯

数据从(TX)发送出去或在TO ENGINE OUT/IN接口(RX)上接收到时，相应的指示灯将呈绿色闪烁。

q

NETWORK接口

这种RJ-45接口通过以太网线（推荐CAT5e或更高级别网线）可以将本机连接到计算机或网络设备。

注

  • 请使用STP（屏蔽双绞）电缆以防电磁干扰。确保插头的金属部分已使用导电胶带或等同方式到STP屏蔽线。建议使用带有兼容Neutrik EtherCon CAT5的RJ-45插头的以太网线。也可以使用标准RJ-45插头。设备之间线缆长度最多可以延伸至100米。最大使用距离可能会因所使用的电缆而异。

r

LINK/ACT指示灯

根据连接状态的不同，此指示灯会闪烁或亮起呈绿色。

s

排气口

控制介面配有冷却风扇。排气口可以让热空气从本机中排出。切勿用任何物品阻塞排气口。

t

AC IN（交流输入）接口

此接口用于连接电源线。先将AC电源线连接到本机，然后将电源线另一端连接到AC插座。将电缆插头完全插入到底，直到牢固锁紧。附带的AC电源线带有可锁紧的V-lock装置，可以防止电缆的意外脱落。

注意

  • 连接或断开电源线时，请确保关闭本机电源。

若要断开电源线，按下插头上的锁紧装置然后拔除。

u

I/z（电源开关）

用于打开（I）和关闭（z）电源。当电源打开时，顶部面板上的“UTILITY部分”将亮起。

v

TC IN接口

平衡XLR-3-31母头接口可以从已连接的外接设备接收时码信号。

w

NETWORK接口

RJ-45接口可以用以太网线（CAT5或更高级别网线）连接外接设备。

注

  • 请使用STP（屏蔽双绞）电缆以防电磁干扰。确保插头的金属部分已使用导电胶带或等同方式到STP屏蔽线。建议使用带有兼容Neutrik EtherCon CAT5的RJ-45插头的以太网线。也可以使用标准RJ-45插头。设备之间线缆长度最多可以延伸至100米。最大使用距离可能会因所使用的电缆而异。

x

LINK/ACT指示灯

根据连接状态的不同，此指示灯会亮起或闪烁呈绿色。

y

HY卡插槽

可用于安装选购的HY卡并连接到I/O机架，如RPio622，以扩展I/O端口。
