Pannello posteriore della superficie di controllo

CS-R10

CS-R10-S

CSD-R7

a

Jack LAMP

Questi connettori di uscita femmina XLR a 4 pin vengono utilizzati per alimentare le spie luminose a collo d'oca Yamaha LA1L fornite con l'unità (CS-R10, CSD-R7: 4 jack; CS-R10-S: 3 jack).

b

Jack MIDI OUT/IN

Questi connettori vengono utilizzati per trasmettere e ricevere messaggi MIDI da/verso i dispositivi MIDI esterni.

c

Connettore GPI

Si tratta di un connettore femmina D-sub a 25 pin che consente la comunicazione (8-in, 8-out) con un dispositivo esterno dotato di GPI.

d

Switch [FAN]

Imposta la velocità HIGH o LOW (alta o bassa) della ventola di raffreddamento interna.

NOTA

  • Inizialmente, l'unità esce dalla fabbrica con questo switch impostato in posizione LOW. A condizione che l'unità sia utilizzata in ambienti con temperature comprese tra quelle di esercizio, è possibile specificarne la velocità preferita. L'impostazione HIGH è consigliata per ambienti molto caldi, oppure quando si espone l'unità direttamente alla luce solare o se il rumore prodotto dalla ventola non rappresenta un problema.

e

Connettore VIDEO OUT

Collegare il monitor esterno (XGA 1024x768 o superiore) al connettore DVI-D (Dual-link).

f

Switch [RESET]

Consente di reimpostare la superficie di controllo. Solo i controlli (schermate, indicatori, tasti di controllo e manopole) sulla superficie di controllo verranno riavviati senza interrompere l'audio. Utilizzare questo switch se la superficie di controllo non risponde alle operazioni.

g

Jack OMNI IN

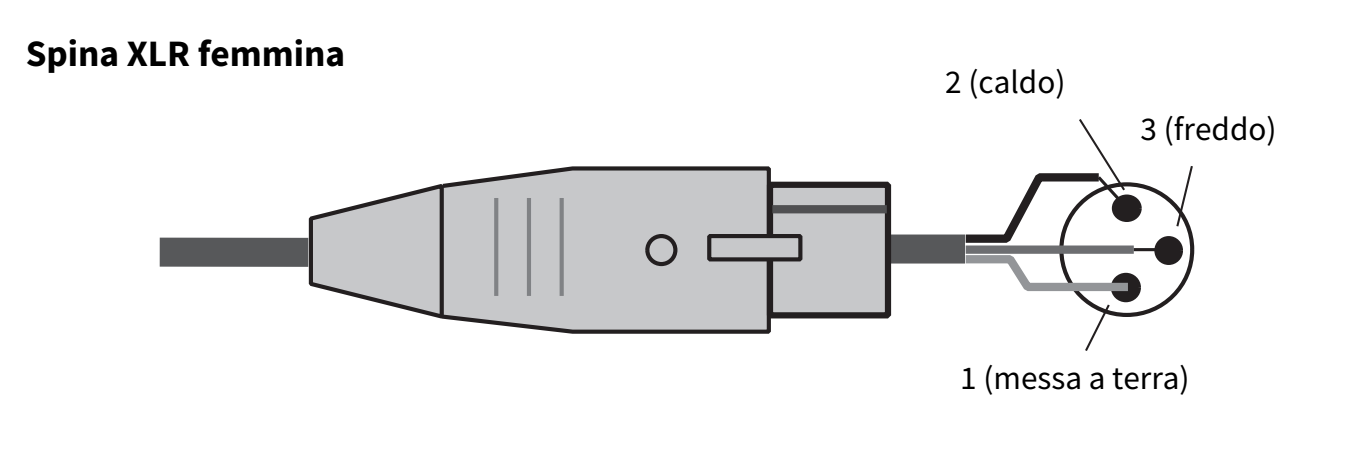

Jack di ingresso femmina XLR-3–31 bilanciati per l'immissione di segnali audio analogici provenienti da dispositivi a livello di linea o da microfoni. Sono dotati dell'elaborazione digitale SILK.

h

Jack OMNI OUT

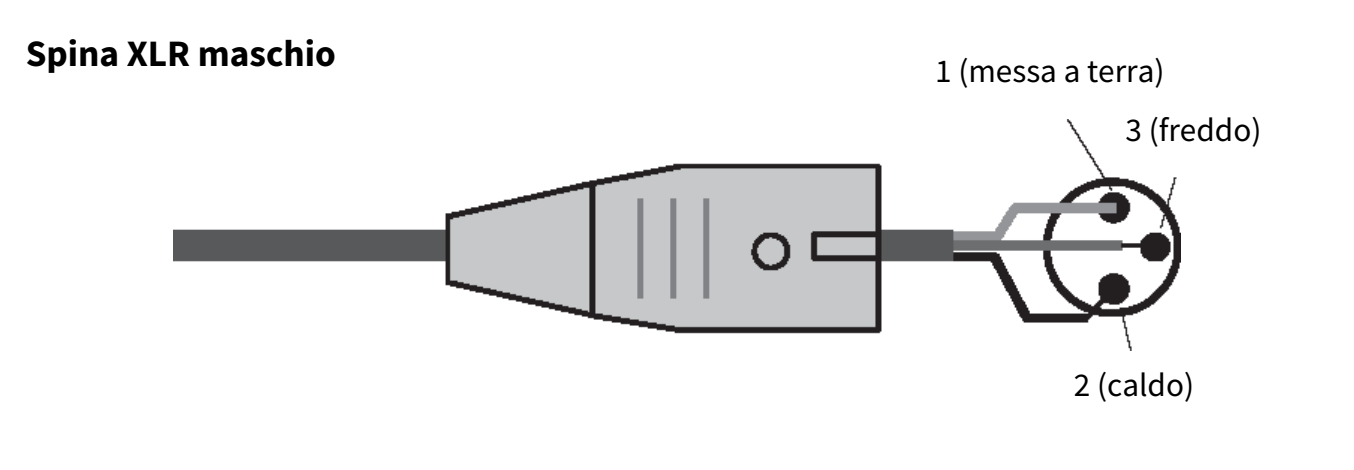

Jack di uscita maschio XLR-3–32 bilanciati che trasmettono segnali audio analogici.

i

Jack AES/EBU

Sia i jack di ingresso che quelli di uscita integrano i convertitori della frequenza di campionamento.

IN

Jack di ingresso femmina XLR-3–31 bilanciato che accetta segnali audio digitali nel formato AES/EBU.

OUT

Jack di uscita maschio XLR-3–32 bilanciato che emette segnali audio digitali nel formato AES/EBU.

j

Slot per schede MY

Consentono di installare le schede I/O Mini-YGDAI opzionali per espandere le porte I/O.

k

Porta USB

Utilizzare queste porte per collegare un dispositivo di memorizzazione USB, come un'unità flash, un mouse o una tastiera USB.

l

Connettore WORD CLOCK OUT (CS-R10, CS-R10-S)

Questo connettore BNC viene utilizzato per trasmettere il segnale di word clock a un dispositivo esterno.

Connettori WORD CLOCK OUT/IN (CSD-R7)

Si tratta di connettori BNC utilizzati per trasmettere/ricevere segnali di word clock a/da un dispositivo esterno. Il connettore WORD CLOCK IN presenta una terminazione interna con resistore di 75 ohm.

m

Connettori TO ENGINE OUT/IN (CS-R10, CS-R10-S), connettore CONSOLE NETWORK (CSD-R7)

Questi connettori RJ-45 consentono di collegare l'unità a una rete di console in una topologia ad anello, tramite cavi Ethernet (cavi CAT5e o di categoria superiore consigliati).

NOTA

  • Utilizzare un cavo con doppino ritorto schermato (STP) per evitare interferenze elettromagnetiche. Accertarsi che le parti in metallo dei connettori siano collegate elettricamente alla schermatura del cavo STP mediante nastro conduttore o materiale simile. Si consiglia di utilizzare cavi Ethernet con connettori RJ-45 compatibili con Neutrik etherCON CAT5. In alternativa, è possibile utilizzare anche i connettori RJ-45 standard. I cavi tra i dispositivi possono essere lunghi al massimo 100 metri. La distanza massima effettiva varia a seconda del cavo utilizzato.

n

Indicatori ERR

Questo indicatore lampeggia o si accende di rosso in caso di errori. In questo caso, contattare il rivenditore Yamaha.

o

Indicatore LINK

Questo indicatore lampeggia o si accende a seconda dello stato della rete.

Verde (lampeggiante)

È in corso la preparazione dell'unità per la connessione alla rete della console. Se l'indicatore continua a lampeggiare, il sistema non funziona correttamente. Se, dopo aver effettuato le procedure descritte di seguito il problema persiste, contattare il rivenditore Yamaha locale.

  • Spegnere e riaccendere la serie RIVAGE PM.
  • Accertarsi che i cavi siano collegati correttamente.
  • Assicurarsi che i cavi siano saldamente inseriti (bloccati).
  • Utilizzare un cavo differente.

Verde (acceso in modo costante)

L'unità è collegata correttamente alla rete della console.

p

Indicatori TX/RX

L'indicatore appropriato lampeggia in verde quando i dati vengono trasmessi (TX) o ricevuti (RX) dai connettori TO ENGINE OUT/IN.

q

Connettore NETWORK

Questo connettore RJ-45 consente di collegare l'unità a un computer o un dispositivo di rete tramite cavo Ethernet (cavo CAT5e o di categoria superiore consigliato).

NOTA

  • Utilizzare un cavo con doppino ritorto schermato (STP) per evitare interferenze elettromagnetiche. Accertarsi che le parti in metallo dei connettori siano collegate elettricamente alla schermatura del cavo STP mediante nastro conduttore o materiale simile. Si consiglia di utilizzare cavi Ethernet con connettori RJ-45 compatibili con Neutrik etherCON CAT5. In alternativa, è possibile utilizzare anche i connettori RJ-45 standard. I cavi tra i dispositivi possono essere lunghi al massimo 100 metri. La distanza massima effettiva varia a seconda del cavo utilizzato.

r

Indicatore LINK/ACT

Questo indicatore lampeggia o si accende in verde a seconda dello stato della connessione.

s

Ventilazione

La superficie di controllo è dotata di ventole di raffreddamento che espellono l'aria calda dall'unità. Prestare molta attenzione a non bloccare le prese d'aria con oggetti.

t

Connettori AC IN

Utilizzare questi socket per collegare i cavi di alimentazione in dotazione. Collegare prima i cavi di alimentazione all'unità, quindi inserire le spine dei cavi in prese CA. Inserire le spine dei cavi completamente, fino a bloccarle. Per evitare lo scollegamento accidentale, i cavi di alimentazione CA in dotazione presentano un meccanismo di blocco V-lock a scatto.

ATTENZIONE

  • Accertarsi di disattivare l'alimentazione dell'unità prima di collegare o scollegare i cavi di alimentazione.

Per scollegare un cavo di alimentazione, rimuoverlo mentre si preme il fermo sulla spina.

u

I/z(interruttori di alimentazione)

Consentono di attivare (I) e disattivare (z) l'alimentazione. Quando l'alimentazione è attivata, l'“Sezione UTILITY” sul pannello superiore si illuminerà.

v

Connettore TC IN

Questo connettore femmina tipo XLR-3-31 con bilanciamento accetta i segnali di codice da un dispositivo esterno collegato.

w

Connettore NETWORK

Questo connettore RJ-45 consente di collegare un dispositivo esterno tramite un cavo Ethernet (CAT5 o versione superiore).

NOTA

  • Utilizzare un cavo con doppino ritorto schermato (STP) per evitare interferenze elettromagnetiche. Accertarsi che le parti in metallo dei connettori siano collegate elettricamente alla schermatura del cavo STP mediante nastro conduttore o materiale simile. Si consiglia di utilizzare cavi Ethernet con connettori RJ-45 compatibili con Neutrik etherCON CAT5. In alternativa, è possibile utilizzare anche i connettori RJ-45 standard. I cavi tra i dispositivi possono essere lunghi al massimo 100 metri. La distanza massima effettiva varia a seconda del cavo utilizzato.

x

Indicatore LINK/ACT

Questo indicatore si accende o lampeggia in verde a seconda dello stato del collegamento.

y

Slot per schede HY

Consente di installare le schede HY opzionali e di effettuare il collegamento a un rack I/O, come RPio622, per l'espansione delle porte I/O.
