Panneau arrière de la surface de contrôle

CS-R10

CS-R10-S

CSD-R7

a

Prises LAMP

Il s'agit de connecteurs de sortie XLR femelles à quatre broches, qui alimentent en électricité les lampes en col de cygne Yamaha LA1L fournies avec l'unité (CS-R10, CSD-R7 : 4 prises ; CS-R10-S : 3 prises).

b

Prises OUT/IN (Sortie/Entrée) de la section MIDI

Ces connecteurs servent à transmettre et recevoir des messages MIDI vers et depuis des appareils MIDI externes.

c

Connecteur GPI

Ceci est un connecteur femelle D-sub à 25 broches qui permet la communication (8 entrées, 8 sorties) avec un périphérique externe doté d'une connexion GPI.

d

Sélecteur [FAN] (Ventilateur)

Définit la vitesse de fonctionnement du ventilateur sur HIGH (Élevé)ou LOW (Lent).

NOTE

  • Ce commutateur est défini sur LOW à sa sortie d'usine. Tant que l'appareil est utilisé dans la plage de température ambiante spécifiée, vous pouvez sélectionner LOW ou HIGH. Par contre, nous vous conseillons d'opter pour le réglage HIGH dans les cas suivants : la température ambiante est élevée ; l'appareil est exposé à la lumière directe du soleil même si la température ambiante se situe dans la plage de fonctionnement spécifiée ; et dans toute autre situation où le bruit du ventilateur ne pose pas de problème particulier.

e

Connecteur VIDEO OUT (Sortie vidéo)

Reliez le moniteur externe (XGA 1024x768 ou supérieur) à ce connecteur DVI-D de type Dual-link (à liaison double).

f

Commutateur [RESET] (Réinitialisation)

Réinitialise la surface de contrôle. Seuls les dispositifs de contrôle (écrans, indicateurs, touches et boutons de commande) situés sur la surface de contrôle seront redémarrés sans interruption du signal audio. Utilisez ce commutateur dans le cas où la surface de contrôle ne répond plus à vos opérations.

g

Prises OMNI IN (Entrée omni)

Il s'agit de prises d'entrée symétriques femelles de type XLR-3–31 utilisées pour l'entrée de signaux audio analogiques depuis les périphériques de niveau ligne ou les microphones. Ces prises disposent d'un traitement numérique SILK.

h

Prises OMNI OUT (Sortie omni)

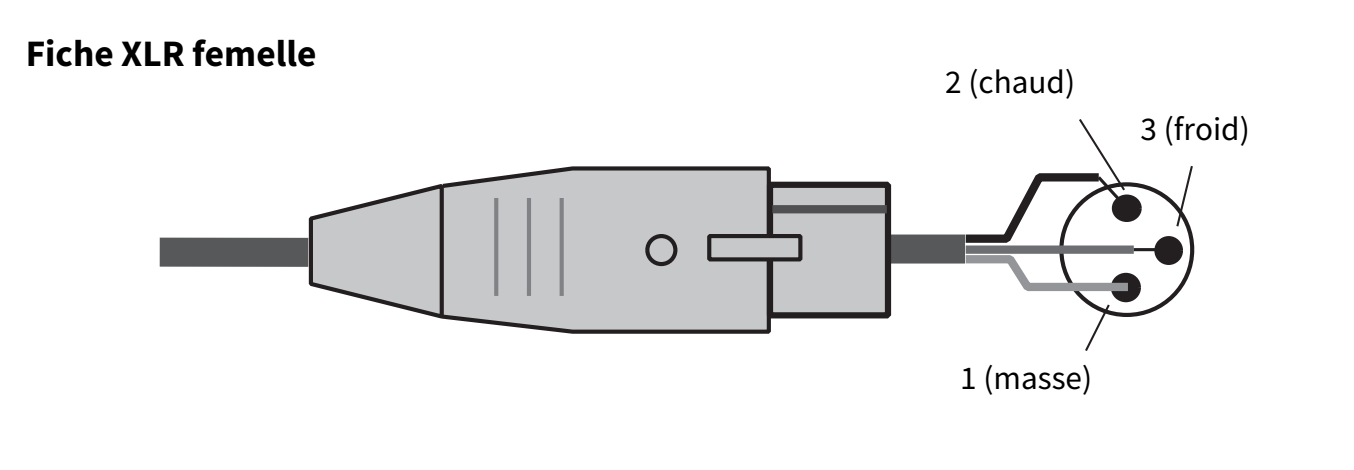

Il s'agit de prises de sortie asymétriques mâles de type XLR-3–32 transmettant des signaux audio analogiques.

i

Prises AES/EBU

Les prises d'entrée et de sortie sont toutes équipées d'un convertisseur de taux d'échantillonnage.

IN

Ce sont des prises d'entrée symétriques femelles de type XLR-3–31 destinées à recevoir les signaux audio numériques de format AES/EBU.

OUT

Ce sont des prises de sortie symétriques mâles de type XLR-3–32 destinées à émettre les signaux audio numériques de format AES/EBU.

j

Logements pour cartes MY

Installez à cet emplacement des cartes mini-YGDAI d'E/S proposées en option pour étendre le nombre de ports E/S.

k

Port USB

Utilisez ces ports pour connecter un périphérique de stockage USB tel qu'un lecteur flash, une souris USB ou un clavier USB.

l

Connecteur WORD CLOCK OUT (CS-R10, CS-R10-S)

Ce connecteur BNC sert à transmettre le signal de l'horloge de mots vers un périphérique externe.

Connecteurs OUT/IN (Sortie/Entrée) de la section WORD CLOCK (Horloge de mots)(CSD-R7)

Ce sont des connecteurs BNC utilisés pour transmettre/recevoir les signaux d'horloge de mots vers/depuis un périphérique externe. Le connecteur IN (Entrée) de la section WORD CLOCK est équipé en terminaison interne d'une résistance à 75 ohms.

m

Connecteurs OUT/IN (Sortie/Entrée) de la section TO ENGINE (CS-R10, CS-R10-S), connecteur CONSOLE NETWORK (Réseau de la console) (CSD-R7)

Ces connecteurs RJ-45 permettent de relier l'unité à un réseau de console selon une typologie en anneau via des câbles Ethernet (type CAT5e ou supérieur recommandé).

NOTE

  • Optez pour un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique. Assurez-vous que les parties métalliques des prises sont électriquement connectées au blindage du câble STP à l'aide d'une bande conductrice ou de tout autre dispositif de ce type. Il est recommandé de brancher des câbles Ethernet sur les prises RJ-45 compatibles Neutrik etherCON CAT5. Vous pouvez également utiliser des fiches RJ-45 standard. La longueur des câbles reliant les périphériques va jusqu'à 100 mètres. En pratique, la distance maximale peut varier en fonction du câble utilisé.

n

Voyants ERR (Dépassement)

Ce voyant s'allume ou clignote en rouge en cas de survenue d'une erreur. Le cas échéant, contactez votre revendeur Yamaha.

o

Voyant LINK

Ce voyant clignote ou s'allume, selon l'état du réseau.

Voyant vert (clignotant)

L'unité s'apprête à se connecter au réseau de la console. Si le voyant continue de clignoter, cela indique que le système ne fonctionne pas correctement. Si le problème persiste même après que vous avez pris les actions nécessaires pour le résoudre parmi les mesures répertoriées ci-après, contactez alors votre revendeur Yamaha :

  • Mettez le système série RIVAGE PM hors tension, puis de nouveau sous tension.
  • Vérifiez que les câbles sont correctement branchés.
  • Vérifiez que les câbles sont correctement insérés (solidement enclenchés).
  • Changez de câble.

Vert (fixe)

L'unité est correctement connectée au réseau de la console.

p

Voyants TX/RX (Transmission/Réception)

Le voyant vert correspondant clignote lorsque les données sont transmises (TX) ou reçues (RX) via les connecteurs OUT/IN de la section TO ENGINE.

q

Connecteur NETWORK (Réseau)

Ce connecteur RJ-45 permet de relier l'unité à un ordinateur ou à un appareil réseau via un câble Ethernet (type CAT5e ou supérieur recommandé).

NOTE

  • Optez pour un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique. Assurez-vous que les parties métalliques des prises sont électriquement connectées au blindage du câble STP à l'aide d'une bande conductrice ou de tout autre dispositif de ce type. Il est recommandé de brancher des câbles Ethernet sur les prises RJ-45 compatibles Neutrik etherCON CAT5. Vous pouvez également utiliser des fiches RJ-45 standard. La longueur des câbles reliant les périphériques va jusqu'à 100 mètres. En pratique, la distance maximale peut varier en fonction du câble utilisé.

r

Voyant LINK/ACT (Liaison/Act)

Ce voyant clignote ou s'allume en vert, selon l'état de la connexion.

s

Orifices d'aération

La surface de contrôle est dotée de ventilateurs de refroidissement. Les orifices d'aération permettent à l'air chaud de s'échapper de l'appareil. Prenez garde de ne pas obstruer les orifices d'aération de quelque manière que ce soit.

t

Connecteurs AC IN (Entrée secteur)

Utilisez ces prises pour brancher les cordons d'alimentation fournis. Raccordez d'abord les cordons d'alimentation secteur à l'unité, puis insérez les fiches situées à l'autre extrémité des câbles dans des prises secteur. Insérez les fiches des câbles en les enfonçant complètement jusqu'à ce qu'elles s'enclenchent fermement en position. Les cordons d'alimentation secteur fournis sont dotés d'un mécanisme de verrouillage V-lock qui les protège de toute déconnexion accidentelle de la prise secteur.

ATTENTION

  • Veillez à mettre l'appareil hors tension avant de brancher ou de débrancher les cordons d'alimentation.

Pour débrancher un cordon d'alimentation, tirez dessus en appuyant sur le bouton de verrouillage situé sur la fiche.

u

I/z(Commutateurs d’alimentation)

Font basculer l'alimentation entre les états d'activation (I) et de désactivation (z). Lorsque l'alimentation est activée, le « Section UTILITY (Utilitaire) » sur le panneau avant s'allume.

v

Connecteur TC IN (Entrée code temporel)

Ce connecteur d'entrée symétrique XLR-3-31 de type femelle accepte les signaux de code temporel provenant du périphérique externe connecté.

w

Connecteur NETWORK (Réseau)

Il s'agit d'un connecteur RJ-45 qui permet de relier un périphérique externe à l'unité via un câble Ethernet (de type CAT5 ou supérieur).

NOTE

  • Optez pour un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique. Assurez-vous que les parties métalliques des prises sont électriquement connectées au blindage du câble STP à l'aide d'une bande conductrice ou de tout autre dispositif de ce type. Il est recommandé de brancher des câbles Ethernet sur les prises RJ-45 compatibles Neutrik etherCON CAT5. Vous pouvez également utiliser des fiches RJ-45 standard. La longueur des câbles reliant les périphériques va jusqu'à 100 mètres. En pratique, la distance maximale peut varier en fonction du câble utilisé.

x

Voyant LINK/ACT (Liaison/Act)

Ce voyant s'allume ou clignote en vert, selon l'état de la connexion.

y

Logements pour cartes HY

Permettent d'installer des cartes HY proposées en option et de se connecter à un rack d'E/S tel que le modèle RPio622, afin d'étendre les ports d'E/S.
