Externen Verstärker verbinden

Um Audio von diesem Gerät auszugeben, kann ein externer Vor- oder Leistungsverstärker, ein Aktivlautsprecher oder ähnliches Gerät mit den Ausgangsbuchsen [PRE/LINE OUT] verbunden werden.

ACHTUNG
  • Vor dem Verbinden eines externen Verstärkers oder ähnlichen Geräts muss es ausgeschaltet und das Netzkabel dieses Geräts von der Steckdose getrennt werden.

Erforderliche Kabel

Es werden zwei handelsübliche 3-polige symmetrische XLR-Kabel oder ein Stereo-Cinch-Kabel benötigt.

Über XLR-Verbindungen

Bei einer XLR-Verbindung sicherstellen, dass die Pin-Belegung (Polarität) der XLR-Buchse des externen Verstärkers mit diesem Gerät übereinstimmt.

Dieses Gerät

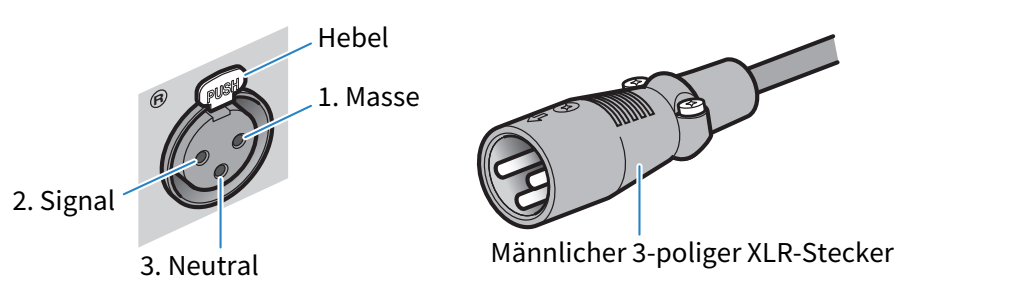

Ausgangsbuchse [PRE/LINE OUT] (XLR) und entsprechender XLR-Stecker


Den XLR-Stecker in die Buchse stecken, bis er hörbar einrastet. Zum Lösen des Kabels den Stecker bei gedrücktem Entriegelungshebel aus der Buchse abziehen.

Externer Verstärker

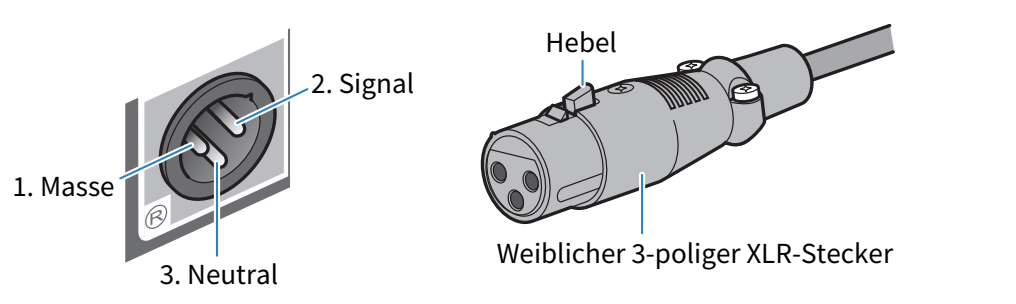

XLR-Eingangsbuchse und entsprechender XLR-Stecker


Den XLR-Stecker in die Buchse stecken, bis er hörbar einrastet. Zum Lösen des Kabels den Stecker bei an der Buchse gedrücktem Entriegelungshebel aus der Buchse ziehen.

Verbindung

Die Verbindungen wie folgt dargestellt herstellen.

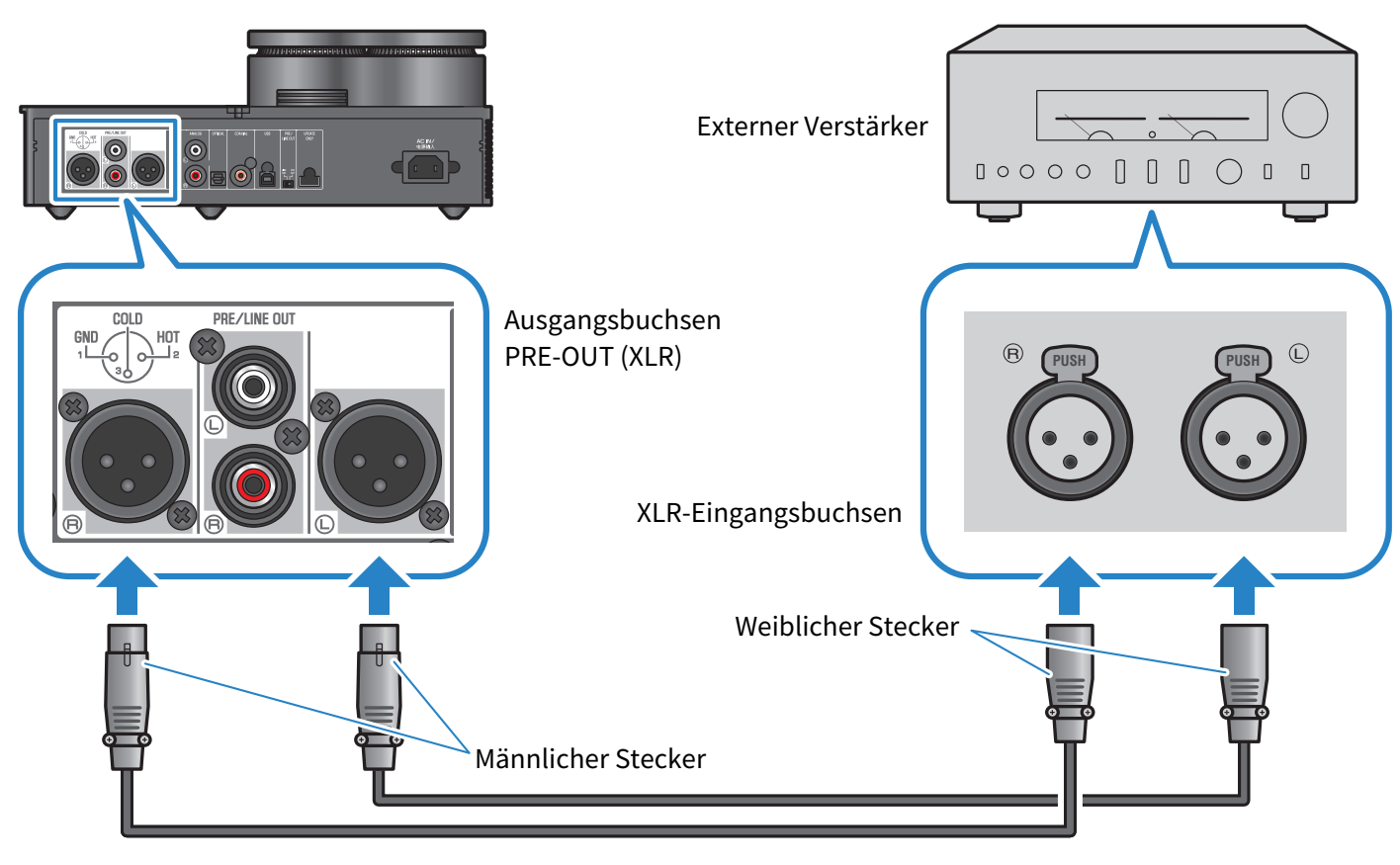

XLR-Kabel

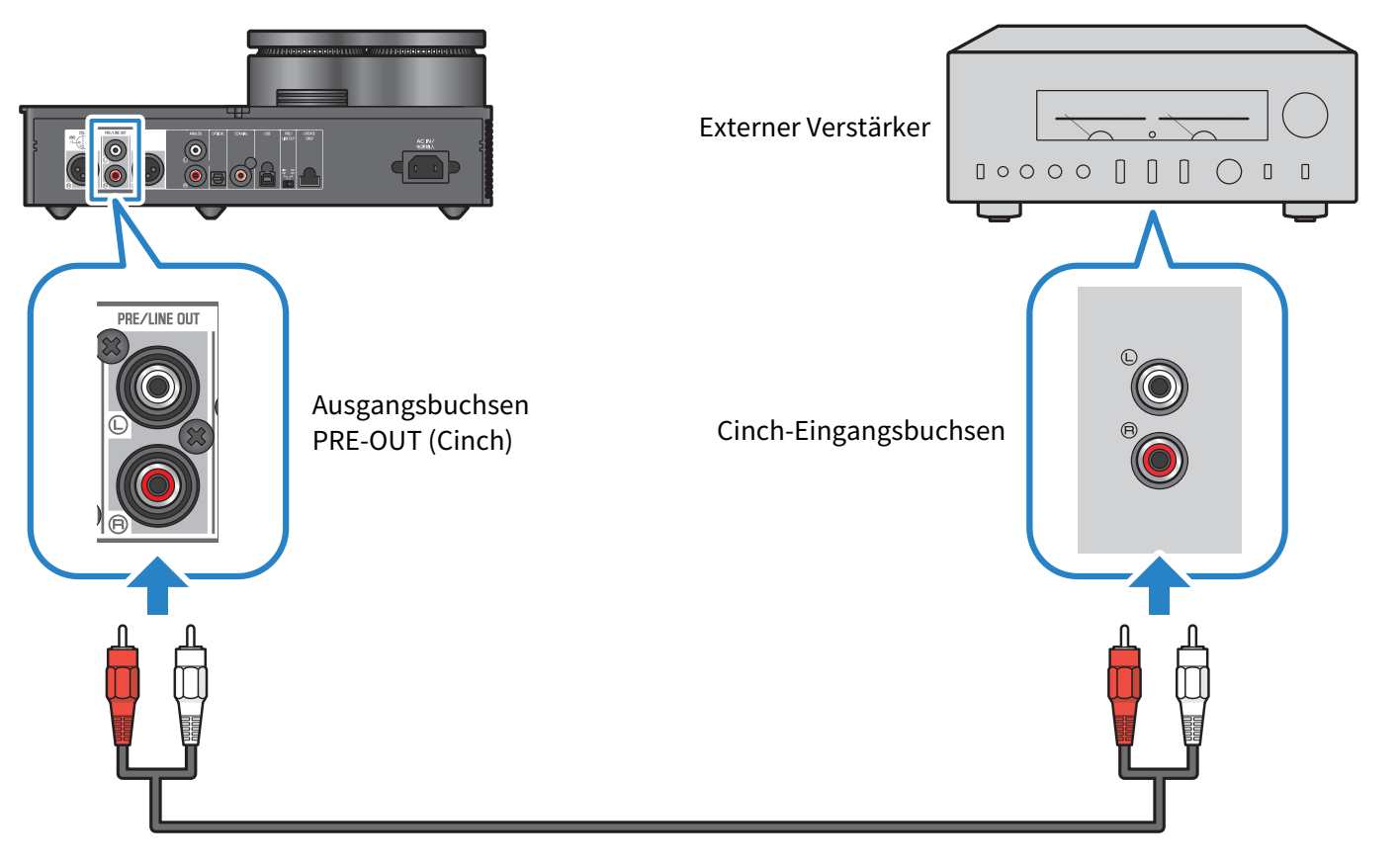

Stereo-Cinch-Kabel

Den Schalter [PRE/LINE OUT] erst nach dem Verbinden der Kabel betätigen.

Schalter [PRE/LINE OUT] einstellen

Die Schaltereinstellung hängt davon ab, ob das verbundene Gerät über eine Lautstärkeregelung verfügt oder nicht. Dieses Gerät aus- (auf Standby) schalten, bevor dieser Schalter betätigt wird.

Bei Geräten mit Lautstärkeregelung (Vorverstärker, Aktivlautsprecher usw.)

Den Schalter auf [LINE OUT] stellen. Bei dieser Einstellung wird die Lautstärke am Gerät angepasst, das mit diesem Gerät verbunden ist.

Bei einem Gerät, dessen Lautstärkeregelung nicht verfügbar ist, wenn die betreffende Buchse verwendet wird, die Einstellung [PRE OUT] benutzen (Beispiel: die Buchse MAIN IN am Yamaha A-S3200).

Bei Geräten ohne Lautstärkeregelung

Den Schalter auf [PRE OUT] stellen. Bei dieser Einstellung wird die Lautstärke an diesem Gerät angepasst.

HINWEIS
  • Nicht gleichzeitig XLR- und Stereo-Cinch-Kabel mit demselben Verstärker verbinden. Andernfalls könnten Störgeräusche verursacht werden.
  • Das Ausgangsziel muss entweder die Kopfhörerbuchsen oder die Ausgangsbuchsen [PRE/LINE OUT] sein. Audiosignale können nicht gleichzeitig an Kopfhörer und an einen externen Verstärker ausgegeben werden.
  • Weder SOUND FIELD MODE () noch PURE DIRECT () kann auf das Signal angewendet werden, das an den Buchsen [PRE/LINE OUT] ausgegeben wird.
  • Gewisse Einstellungen haben keine Auswirkung auf das Signal, das an den Buchsen [PRE/LINE OUT] ausgegeben wird. Einzelheiten hierzu finden sich in der Erläuterung der einzelnen Menüparameter ()
