連接外部放大器

將外部放大器（前置放大器或功率放大器）、主動式喇叭或類似設備連接至 [PRE/LINE OUT] 輸出接頭，以從本產品輸出音訊。

須知
  • 連接外部放大器或類似設備時，請務必關閉裝置電源，並確認本產品的 AC 電源線未連接至 AC 插座。

所需纜線

需有市售 3-pin 平衡式 XLR 纜線或立體聲 RCA 纜線。

關於 XLR 接頭

使用 XLR 接頭時，請確認外部放大器 XLR 接頭上的 Pin 配置（極性）是否與本產品相容。

本產品

[PRE/LINE OUT]（XLR）輸出接頭及 XLR 接頭


將 XLR 接頭插入插槽，直到聽見喀嚓聲為止。若要從插槽拔下纜線，請在按住接頭釋放鍵時，將插頭拔出。

外部放大器

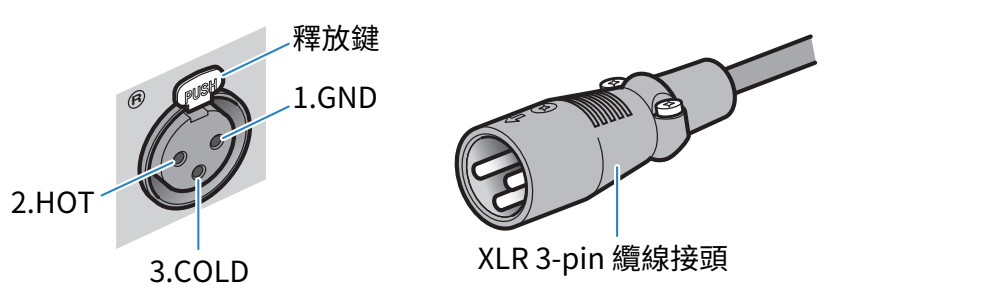

XLR 輸入接頭及 XLR 接頭


將 XLR 接頭插入插槽，直到聽見喀嚓聲為止。若要從插槽拔下纜線，請在按下插槽上方的釋放鍵時，將插頭拔出。

連接方式

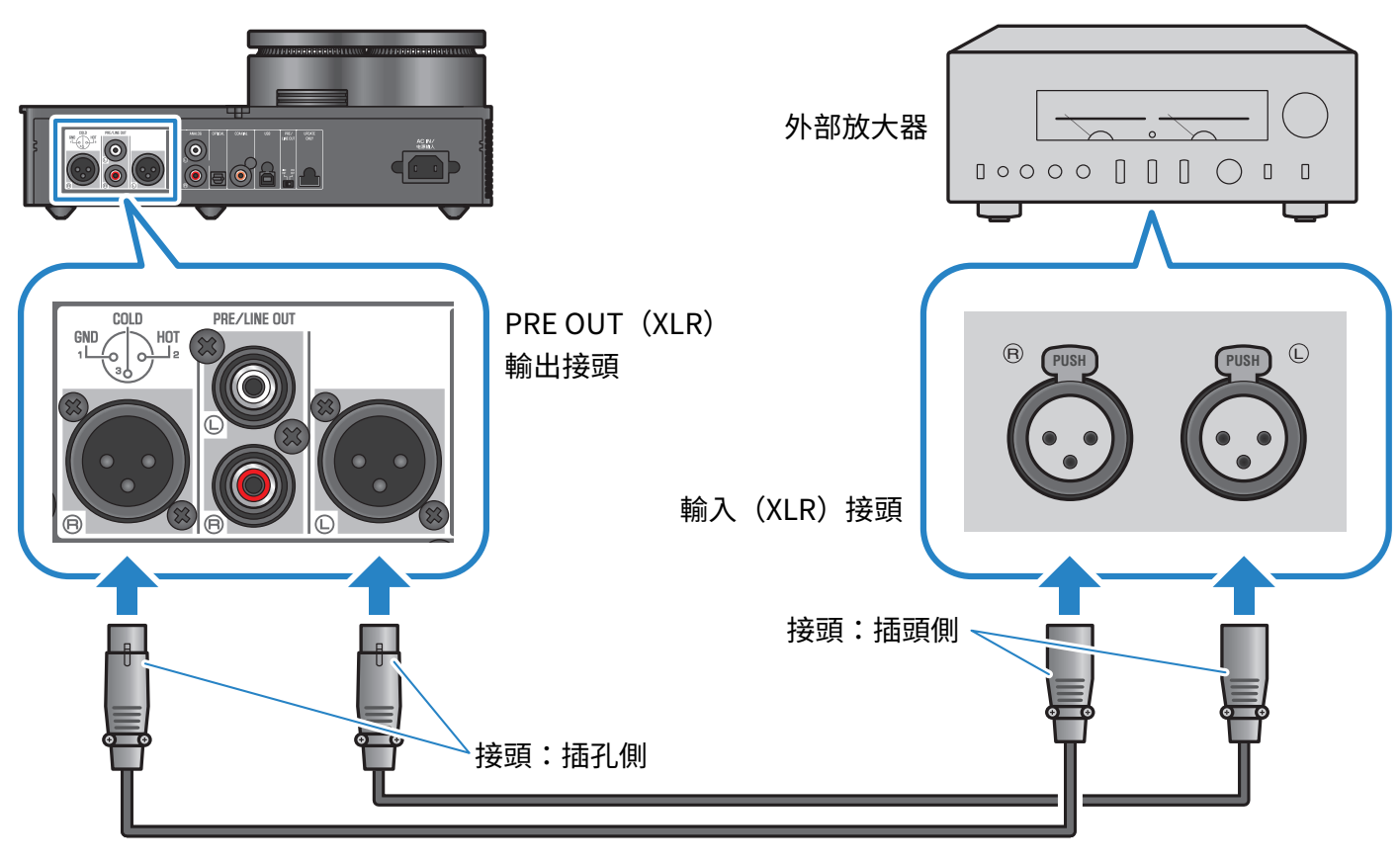

依下列圖示進行連接。

XLR 纜線

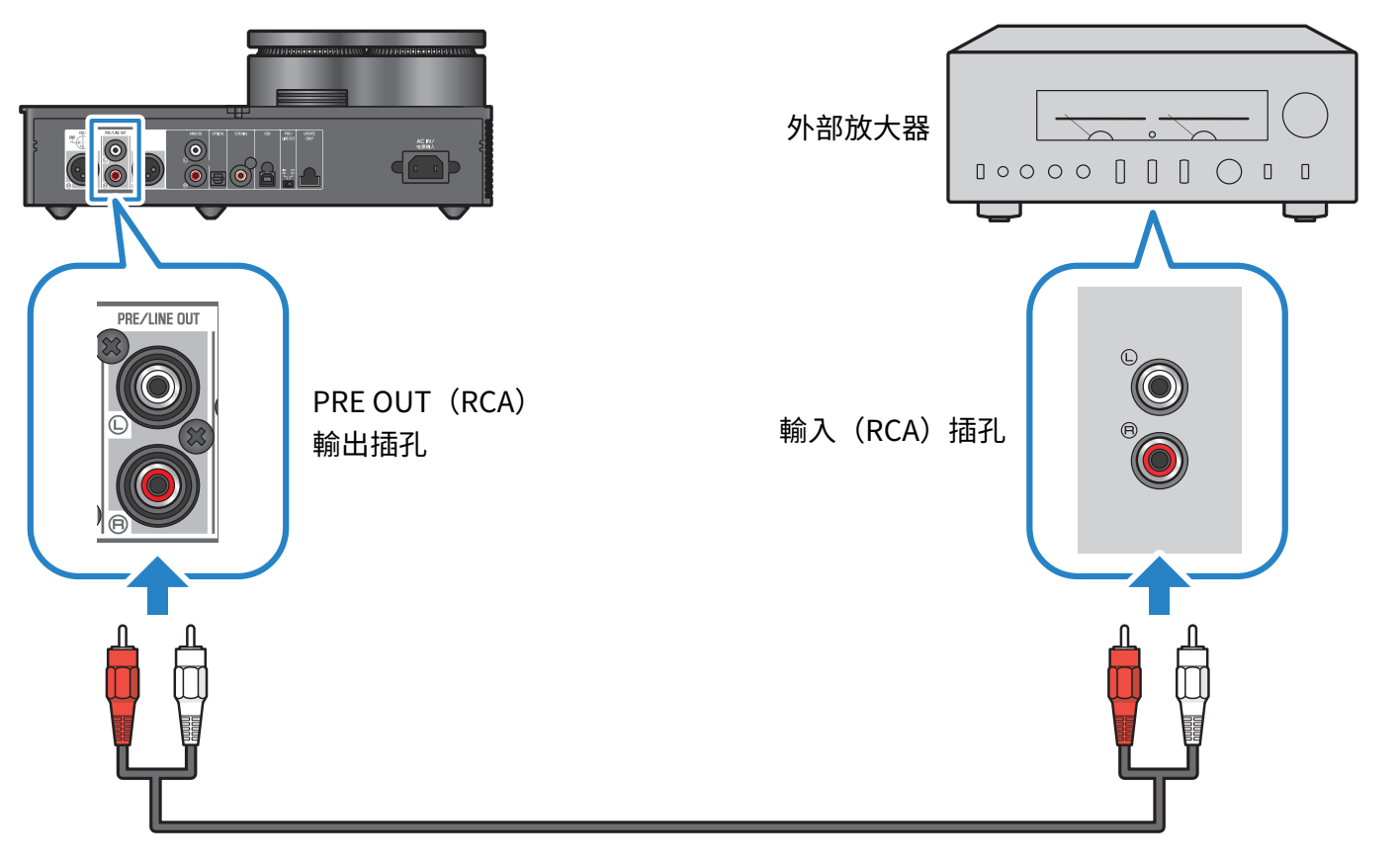

立體聲 RCA 纜線

連接纜線後，請務必設定 [PRE/LINE OUT] 開關。

設定 [PRE/LINE OUT] 開關

根據連接裝置是否有音量調整功能，設定開關。切換此開關前，請先將本產品的電源模式設為關閉（準備）。

有音量調整功能的裝置（前置放大器、主動式喇叭等等）

將開關設為 [LINE OUT]。使用此設定時，可在連接本產品的裝置上調整音量。

若裝置沒有音量調整功能，但無法在使用相關的插孔或接頭時調整音量，請使用 [PRE OUT] 設定。（範例：Yamaha A-S3200 的 MAIN IN 插孔）

沒有音量調整功能的裝置

將開關設為 [PRE OUT]。使用此設定時，可在本產品上調整音量。

註
  • 請勿將 XLR 纜線及立體聲 RCA 纜線同時連接至單一放大器，否則會產生噪音。
  • 僅可選擇耳機插孔或 [PRE/LINE OUT] 輸出插孔做為輸出目的地。無法將音訊訊號同時輸出至耳機和外部放大器。
  • SOUND FIELD MODE（）或 PURE DIRECT（）的音場效果不會套用至從 [PRE/LINE OUT] 輸出插孔輸出的訊號。
  • 一部分的設定對從 [PRE/LINE OUT] 輸出插孔輸出的訊號無效。詳情請參閱各選單參數的說明（）。
