Ansluta till en extern förstärkare

Anslut en extern förstärkare (en förförstärkare eller effektförstärkare), en aktiv högtalare eller liknande utrustning till [PRE/LINE OUT] utgångskontakt för att mata ut ljud från produkten.

MEDDELANDE
  • När en extern förstärkare eller liknande utrustning ansluts, se till då att enhetens ström är avstängd och att produktens nätsladd inte är ansluten till eluttaget.

Rekommenderade kablar

Du behöver en kommersiellt tillgänglig trestifts balanserad XLR-kabel med tre stift eller en stereo RCA-kabel.

Om XLR-kontakter

När en XLR-kontakt används, ska du se till att de arrangerade stiften (polariteten) på XLR-kontakten på din externa förstärkare är kompatibel med produkten.

Produkten

[PRE/LINE OUT] (XLR) utgångskontakt och XLR-kontakt


Sätt i XLR-kontakten i uttaget tills du hör ett klick. För att ta bort kabeln från uttaget, dra ut kontakten samtidigt som du håller ner spaken för kontakt.

Extern förstärkare

XLR-ingångskontakt och XLR-kontakt


Sätt i XLR-kontakten i uttaget tills du hör ett klick. För att ta bort kabeln från uttaget, dra ut stickkontakten samtidigt som du trycker på spaken på toppen av uttaget.

Så här ansluter man

Anslut som visas i följande illustration.

XLR kablar

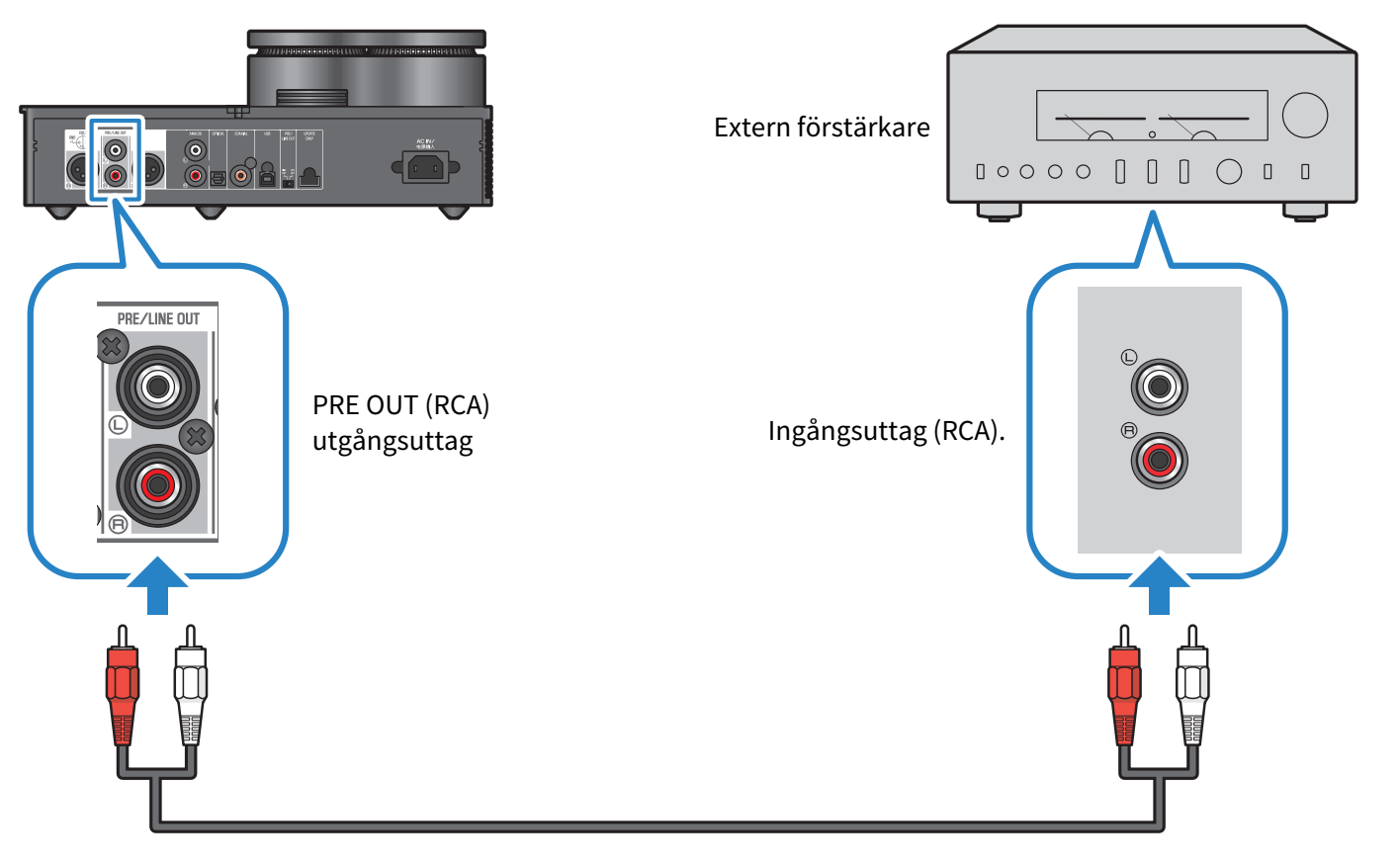

Stereo RCA-kablar

Se till att ställa in [PRE/LINE OUT] brytaren efter att du har anslutit kablarna.

Ställa in [PRE/LINE OUT] brytare

Ställ in brytaren om den anslutna enheten har en funktion för justering av ljudvolymen. Ställ in produktens strömläge på av (standby-läge) innan du växlar denna brytaren.

För enheter som har en funktion för justering av ljudvolymen (förförstärkare, aktiva högtalare, etc.)

Ställ omkopplaren på [LINE OUT]. Med denna inställning justeras ljudvolymen på enheten som är ansluten till produkten.

Använd [PRE OUT] inställning om enheten har en funktion för justering av ljudvolym men att den inte kan justeras när du använder uttaget eller kontakten i fråga. (Exempel: MAIN IN-uttag på Yamaha A-S3200)

För enheter som inte har en funktion för justering av ljudvolym

Ställ omkopplaren på [PRE OUT]. Med denna inställning justeras ljudvolymen på produkten.

OBS!
  • Anslut inte både en XLR-kabel och en stereo RCA-kabel till en enda förstärkare samtidigt. Det kan orsaka brus.
  • Du kan antingen bara välja hörlursuttag eller [PRE/LINE OUT] utgångsuttag som utgångens destination. Utmatning av ljudsignaler till hörlurarna och en extern förstärkare samtidigt.
  • Ljudfältseffekten av SOUND FIELD MODE () eller PURE DIRECT () tillämpas inte på signalen som matas ut från [PRE/LINE OUT] utgångsuttagen.
  • Vissa av de olika inställningarna har ingen effekt på signalen som matas ut från [PRE/LINE OUT] utgångsuttagen. Se förklaringen av varje parameter till menyn för detaljer ().
