连接外部放大器

将外部放大器（前级放大器或功率放大器）、有源扬声器或类似装置连接至 [PRE/LINE OUT] 输出端子以从本产品输出音频。

须知

所需线缆

您将需从市面上购买 3 芯平衡 XLR 线缆或立体声 RCA 线缆。

关于 XLR 端子

使用 XLR 端子时，确保外部放大器 XLR 端子上的插针排布（极性）适用于本产品。

本产品

[PRE/LINE OUT] (XLR) 输出端子和 XLR 端子

将 XLR 端子插入插口，直至您听到“咔”一声。要从插口上拔下线缆，请按下端子的卡扣，同时拔出插头。

外部放大器

XLR 输入端子和 XLR 端子

将 XLR 端子插入插口，直至您听到“咔”一声。要从插口上拔下线缆，请在插口顶端推一下卡扣，同时拔出插头。

如下图所示进行连接。

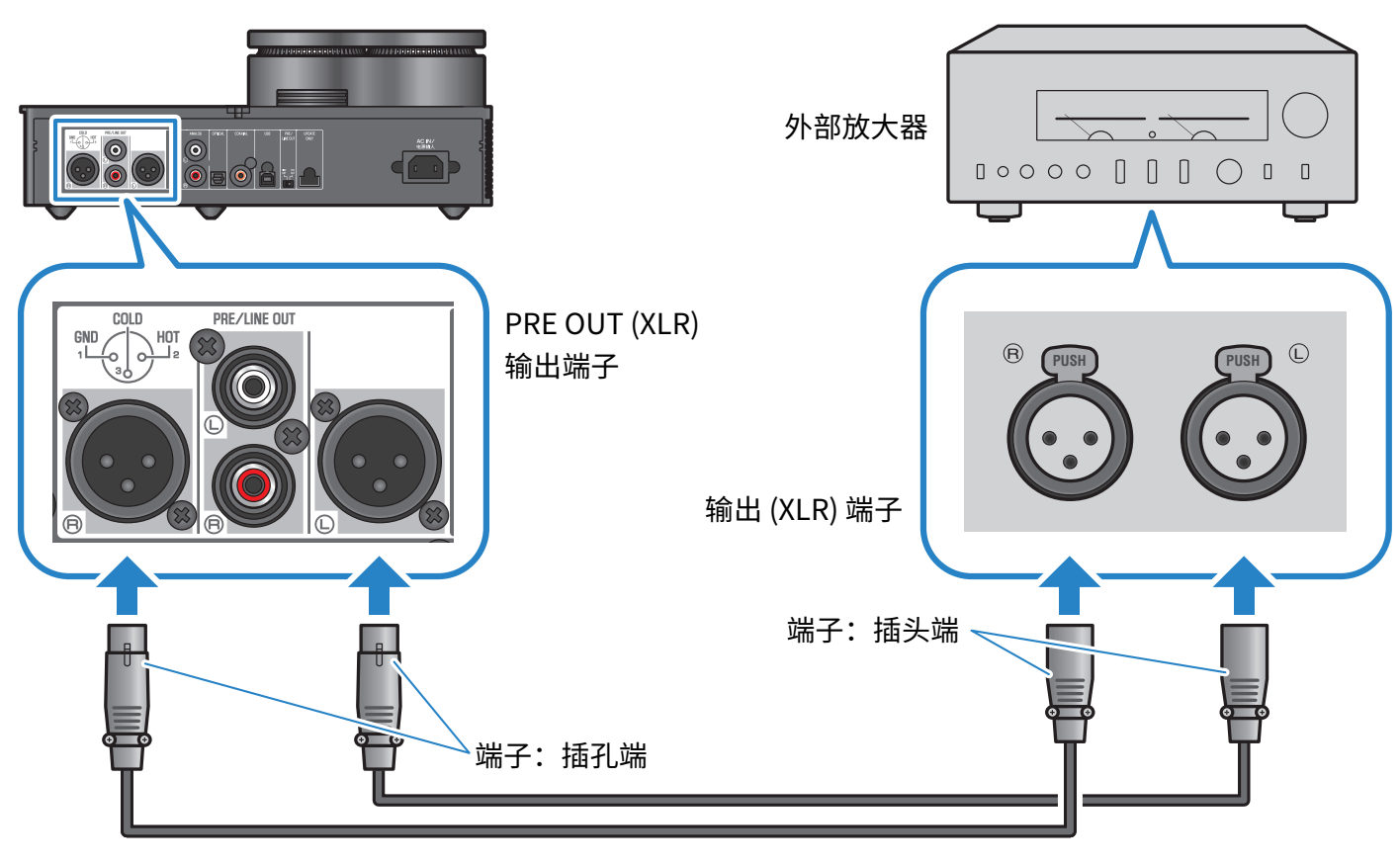

XLR 线缆

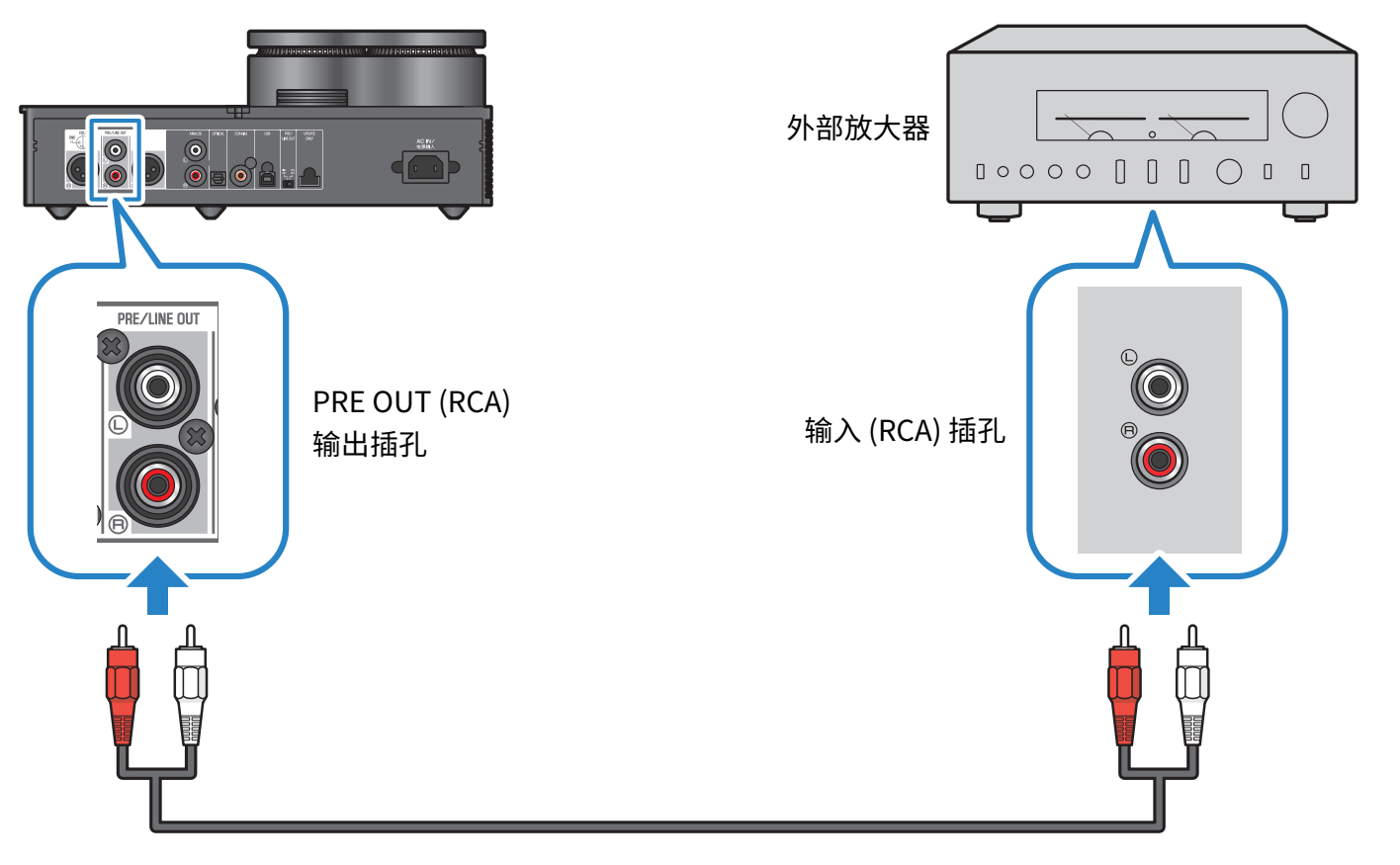

立体声 RCA 线缆

请确保在接线后设置 [PRE/LINE OUT] 开关。

根据已连接设备是否具备调音功能来设置开关。在切换本开关前，请先将本产品的电源模式设为关机（待机）。

对于有调音功能（前级放大器、有源扬声器等）的设备而言，

将开关设置为 [LINE OUT]。通过该设置，可在连接至本产品的设备上调节音量。

如设备无调音功能，使用 [PRE OUT] 设置，但使用有问题的插孔或端子则不能调节音量。（例如：Yamaha A-S3200 上的 MAIN IN 插孔）

对于没有调音功能的设备

将开关设置为 [PRE OUT]。通过该设置，您可在本产品上调节音量。

注
