Conexión a un amplificador externo

Conecte un amplificador externo (un preamplificador o un amplificador de potencia), un altavoz activo o un equipo similar al conector de salida [PRE/LINE OUT] para emitir audio desde este producto.

AVISO
  • Al conectar un amplificador externo o un equipo similar, asegúrese de que la alimentación del dispositivo esté apagada y de que el cable de alimentación de CA de este producto no esté conectado a la salida de CA.

Cables necesarios

Necesitará un cable XLR balanceado de tres clavijas disponible en comercios o un cable RCA estéreo.

Acerca de los conectores XLR

Al utilizar un conector XLR, asegúrese de que la disposición de clavijas (polaridad) en el conector XLR de su amplificador externo sea compatible con este producto.

Este producto

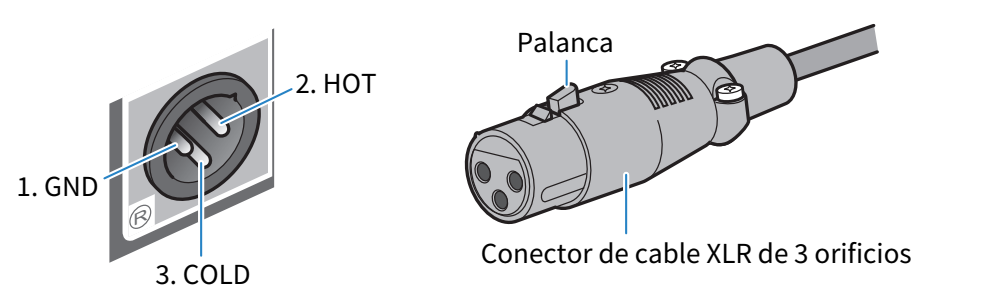

Conector de salida [PRE/LINE OUT] (XLR) y conector XLR


Inserte el conector XLR en la toma hasta que oiga un clic. Para retirar el cable de la toma, tire del conector mientras mantiene presionada la palanca del conector.

Amplificador externo

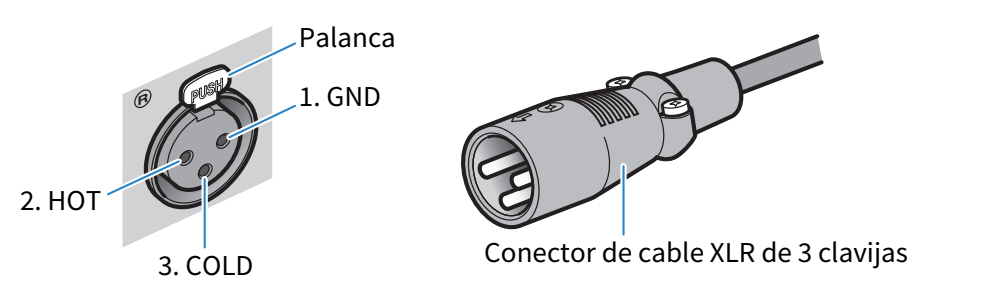

Conector de entrada XLR y conector XLR


Inserte el conector XLR en la toma hasta que oiga un clic. Para retirar el cable de la toma, tire del conector mientras presiona la palanca en la parte superior de la toma.

Como conectar

Conecte como se muestra en la ilustración siguiente.

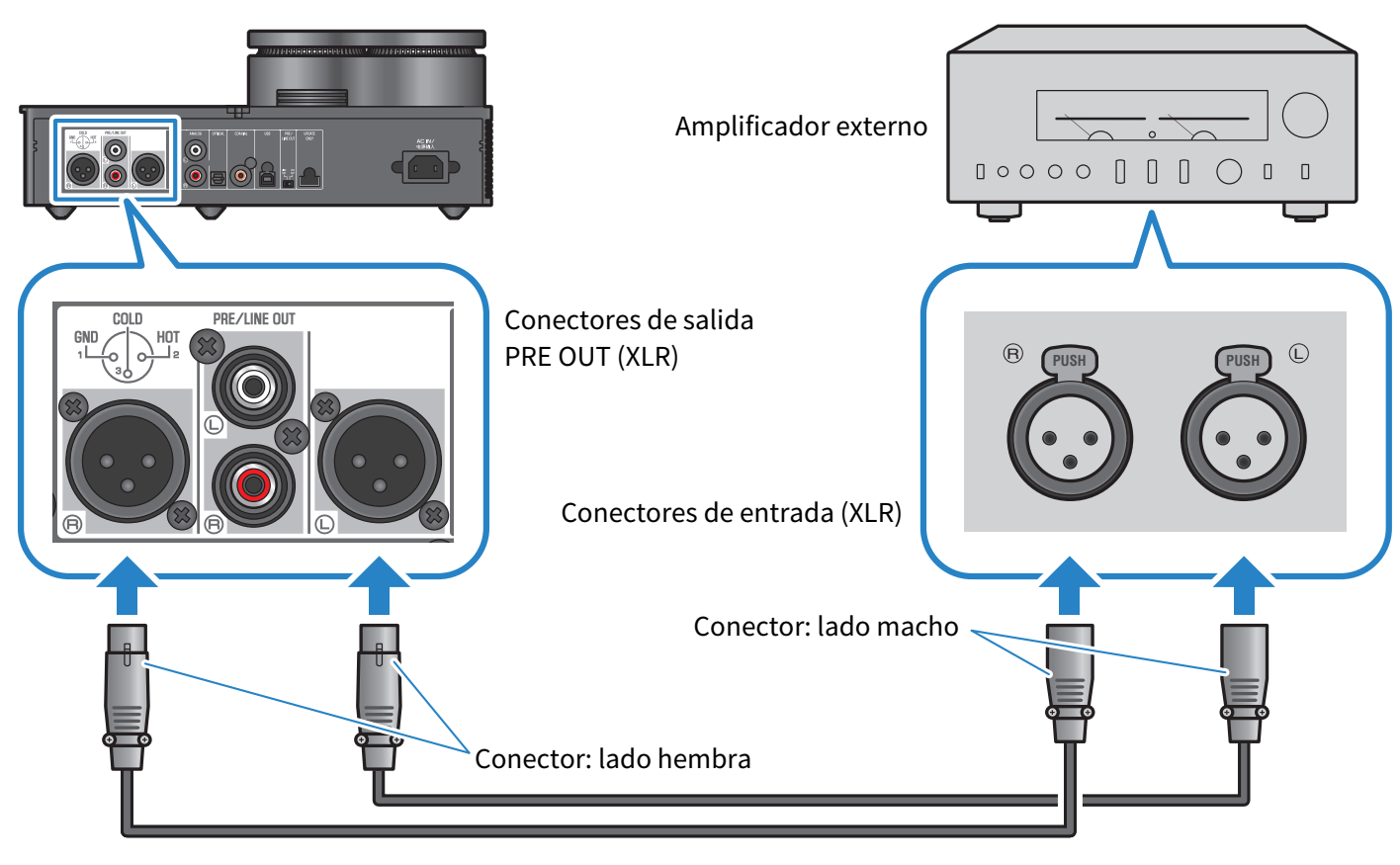

Cables XLR

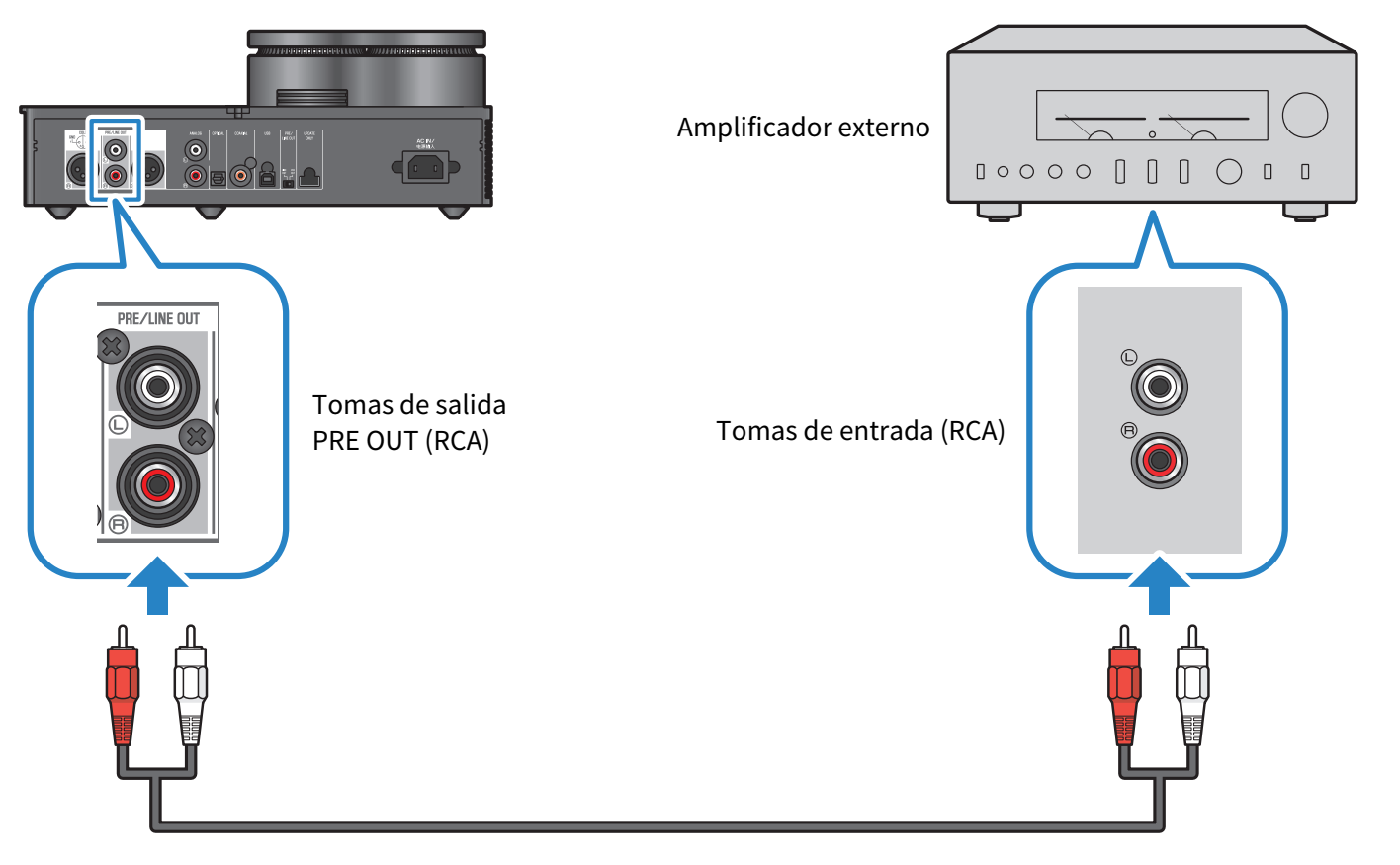

Cables RCA estéreo

Asegúrese de establecer el conmutador [PRE/LINE OUT] después de conectar los cables.

Ajuste del conmutador [PRE/LINE OUT]

Establezca el conmutador en función de si el dispositivo conectado tiene una función de ajuste de volumen. Establezca el modo de alimentación de este producto en desactivado (en espera) antes de alternar este conmutador.

Para dispositivos que tienen una función de ajuste de volumen (preamplificadores, altavoces activos, etc.)

Establezca el conmutador en [LINE OUT]. Con este ajuste, el volumen se ajusta en el dispositivo que está conectado a este producto.

Utilice el ajuste [PRE OUT] si el dispositivo tiene una función de ajuste de volumen, pero el volumen no se puede ajustar cuando se utiliza la toma o el conector en cuestión. (Ejemplo: la toma MAIN IN en el Yamaha A-S3200)

Para dispositivos que no tienen una función de ajuste de volumen

Establezca el conmutador en [PRE OUT]. Con este ajuste, el volumen se ajusta en este producto.

NOTA
  • No conecte un cable XLR y un cable RCA estéreo a un solo amplificador al mismo tiempo. Puede provocar ruido.
  • Solo puede seleccionar las tomas de auriculares o las tomas de salida [PRE/LINE OUT] como el destino de salida. No puede emitir señales de audio a los auriculares y a un amplificador externo al mismo tiempo.
  • El efecto de campo sonoro de SOUND FIELD MODE () o PURE DIRECT () no se aplica a la señal que se emite desde las tomas de salida [PRE/LINE OUT].
  • Algunos de estos ajustes no tienen efecto en la señal que se emite desde las tomas de salida [PRE/LINE OUT]. Consulte la explicación de cada parámetro del menú para ver más detalles ().
