Collegamento a un amplificatore esterno

Collegare un amplificatore esterno (un preamplificatore o un amplificatore di potenza), un diffusore attivo o apparecchiature simili ai connettore di uscita [PRE/LINE OUT] per emettere l'audio da questo prodotto.

AVVISO
  • Nel collegare un amplificatore esterno o apparecchiature simili, assicurarsi che il dispositivo sia spento e che il cavo di alimentazione CA del prodotto non sia collegato alla presa di corrente.

Cavi necessari

Sara necessario un cavo XLR bilanciato a tre pin o cavo RCA stereo disponibile in commercio.

Informazioni sui connettori XLR

Nell'utilizzare un connettore XLR, assicurarsi che la disposizione dei pin (polarità) sul connettore XLR dell'amplificatore esterno sia compatibile con il prodotto.

Il prodotto

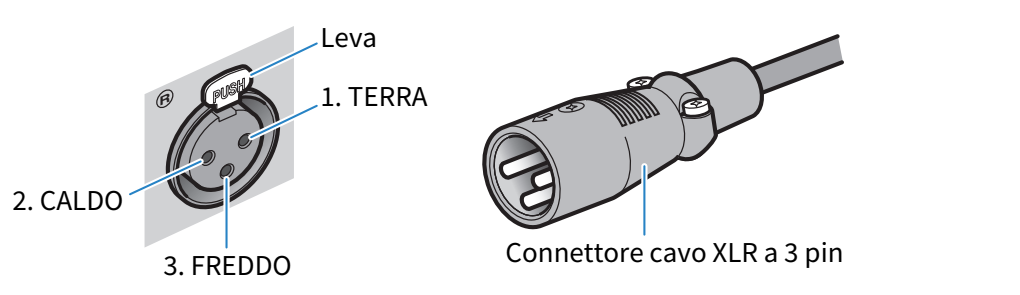

Connettore di uscita (XLR) [PRE/LINE OUT] e connettore XLR


Inserire il connettore XLR nella presa fino a quando si sente un clic. Per rimuovere il cavo dalla presa, tirare il connettore tenendo premuta la relativa leva.

Amplificatore esterno

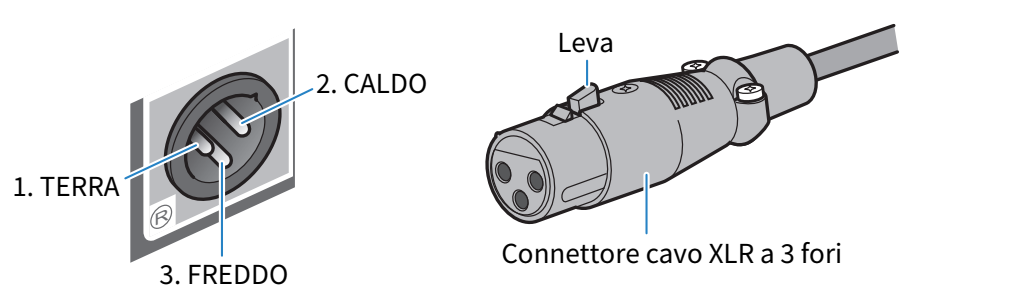

Connettore di ingresso XLR e connettore XLR


Inserire il connettore XLR nella presa fino a quando si sente un clic. Per rimuovere il cavo dalla presa, tirare il connettore tenendo premuta la relativa leva in cima alla presa.

Modalità di collegamento

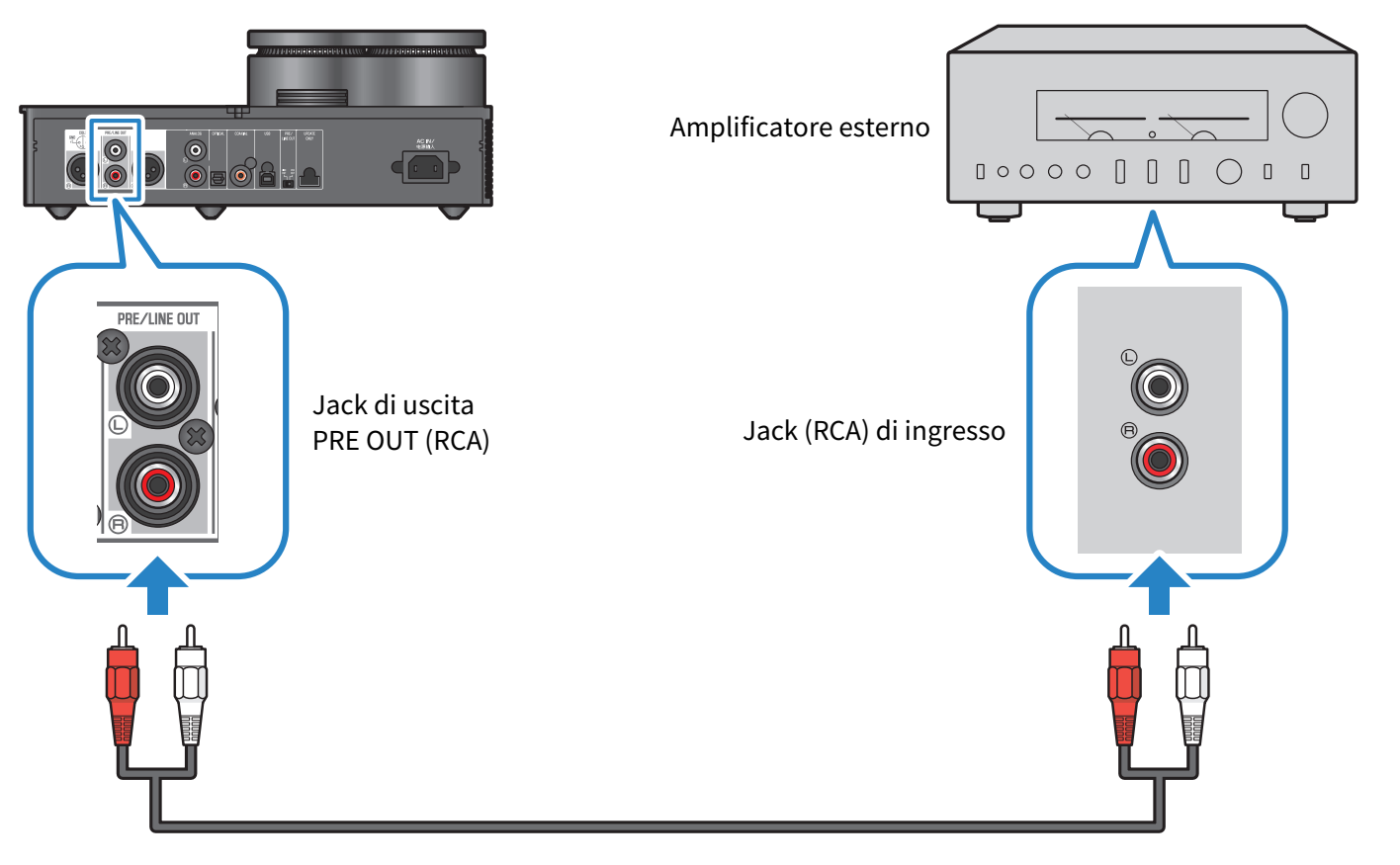

Collegare come indicato nell'illustrazione seguente.

Cavi USB

Cavi RCA stereo

Assicurarsi di impostare l'interruttore [PRE/LINE OUT] dopo aver collegato i cavi.

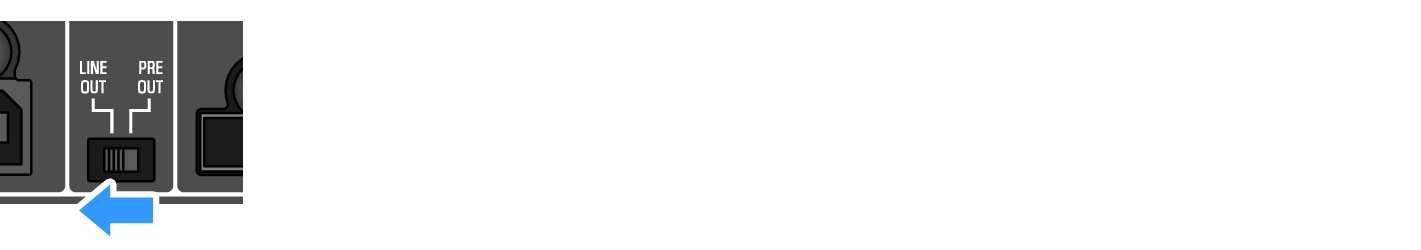

Impostazione dell'interruttore [PRE/LINE OUT]

Impostare l'interruttore a seconda che il dispositivo collegato disponga o meno di regolazione del volume. Impostare la modalità di alimentazione del prodotto su Off (standby) prima di commutare l'interruttore.

Per i dispositivi che dispongono di regolazione del volume (preamplificatori, diffusori attivi ecc.)

Impostare l'interruttore su [LINE OUT]. Con questa impostazione, il volume viene regolato sul dispositivo collegato al prodotto.

Usare l'impostazione [PRE OUT] se il dispositivo dispone di regolazione del volume ma non è possibile regolare il volume usando il jack o il connettore in questione. (Ad es,: il jack MAIN IN sullo Yamaha A-S3200)

Per dispositivi che non dispongono di regolazione del volume.

Impostare l'interruttore su [PRE OUT]. Con questa impostazione, il volume viene regolato sul prodotto.

NOTA
  • Non collegare contemporaneamente un cavo XLR e un cavo RCA stereo a un unico amplificatore poiché potrebbe causare rumore.
  • È possibile selezionare solo o i jack delle cuffie o i jack di uscita [PRE/LINE OUT] come destinazione di uscita. Non è possibile trasmettere segnali audio alle cuffie e contemporaneamente a un amplificatore esterno.
  • L'effetto campo sonoro di SOUND FIELD MODE () o PURE DIRECT () non è applicato al segnale in uscita dai jack [PRE/LINE OUT].
  • Alcune delle varie impostazioni non influiscono sul segnale in uscita dai jack [PRE/LINE OUT]. Per dettagli, consultare la spiegazione di ciascun parametro del menu ().
