Подключение к внешнему усилителю

Для вывода аудиосигнала с данного изделия подключите внешний усилитель (предусилитель или усилитель мощности), активную колонку или аналогичное оборудование к выходному разъему [PRE/LINE OUT].

УВЕДОМЛЕНИЕ
  • При подключении внешнего усилителя или аналогичного оборудования убедитесь, что питание устройства выключено и что шнур питания переменного тока данного изделия не подключен к сетевой розетке.

Необходимые кабели

Вам понадобится имеющийся в продаже трехштырьковый симметричный кабель XLR или стереокабель RCA.

О разъемах XLR

При использовании разъема XLR убедитесь, что расположение (полярность) штырьков на разъеме XLR внешнего усилителя совместима с данным изделием.

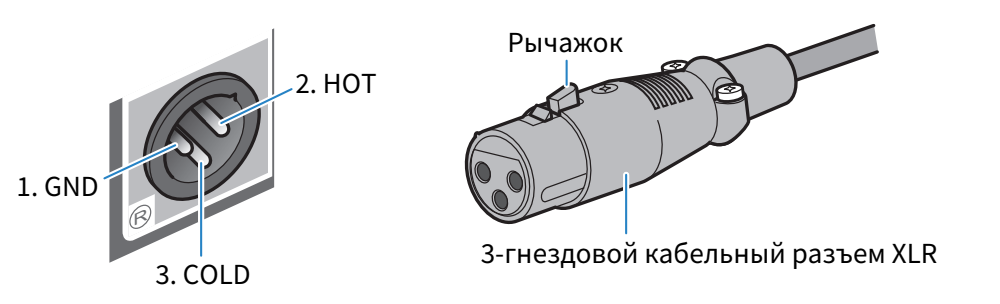

Данное изделие

Выходной разъем [PRE/LINE OUT] (XLR) и разъем XLR


Вставьте разъем XLR в сокет до щелчка. Для извлечения кабеля из сокета потяните штекер, удерживая нажатым рычажок разъема.

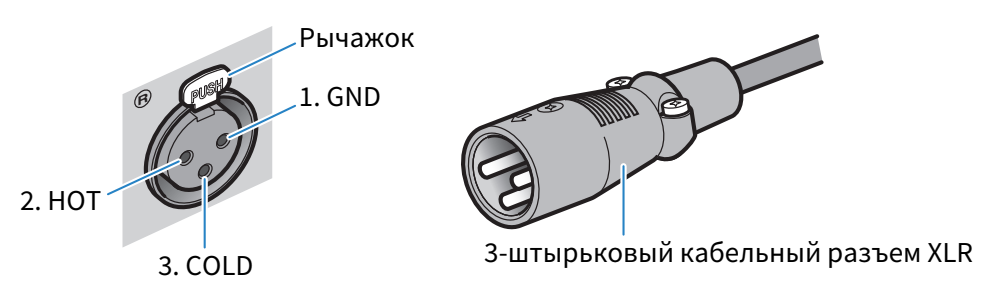

Внешний усилитель

Входной разъем XLR и разъем XLR


Вставьте разъем XLR в сокет до щелчка. Для извлечения кабеля из сокета потяните штекер, нажимая рычажок в верхней части сокета.

Подключение

Выполните подключение, как показано на следующем рисунке.

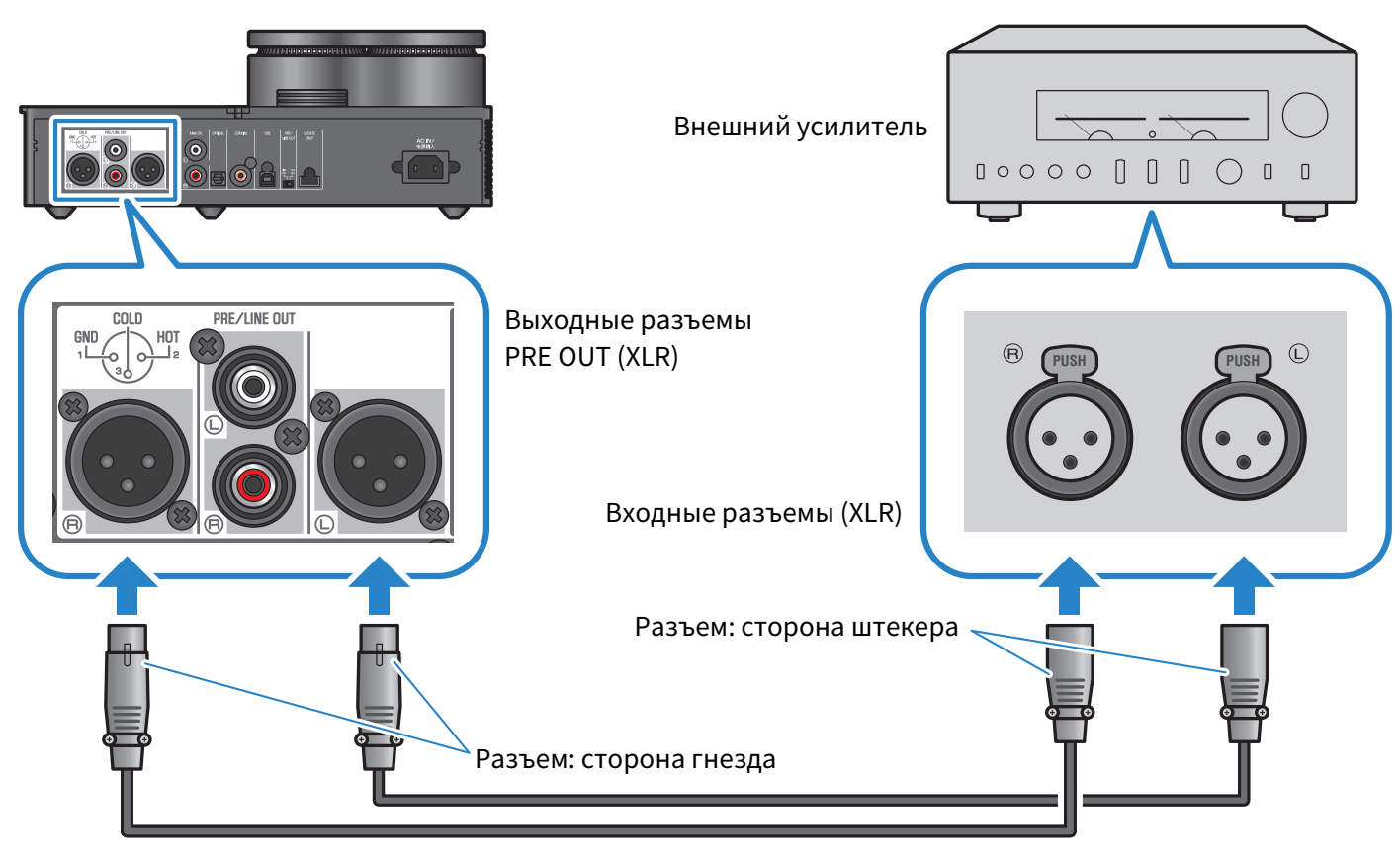

Кабели XLR

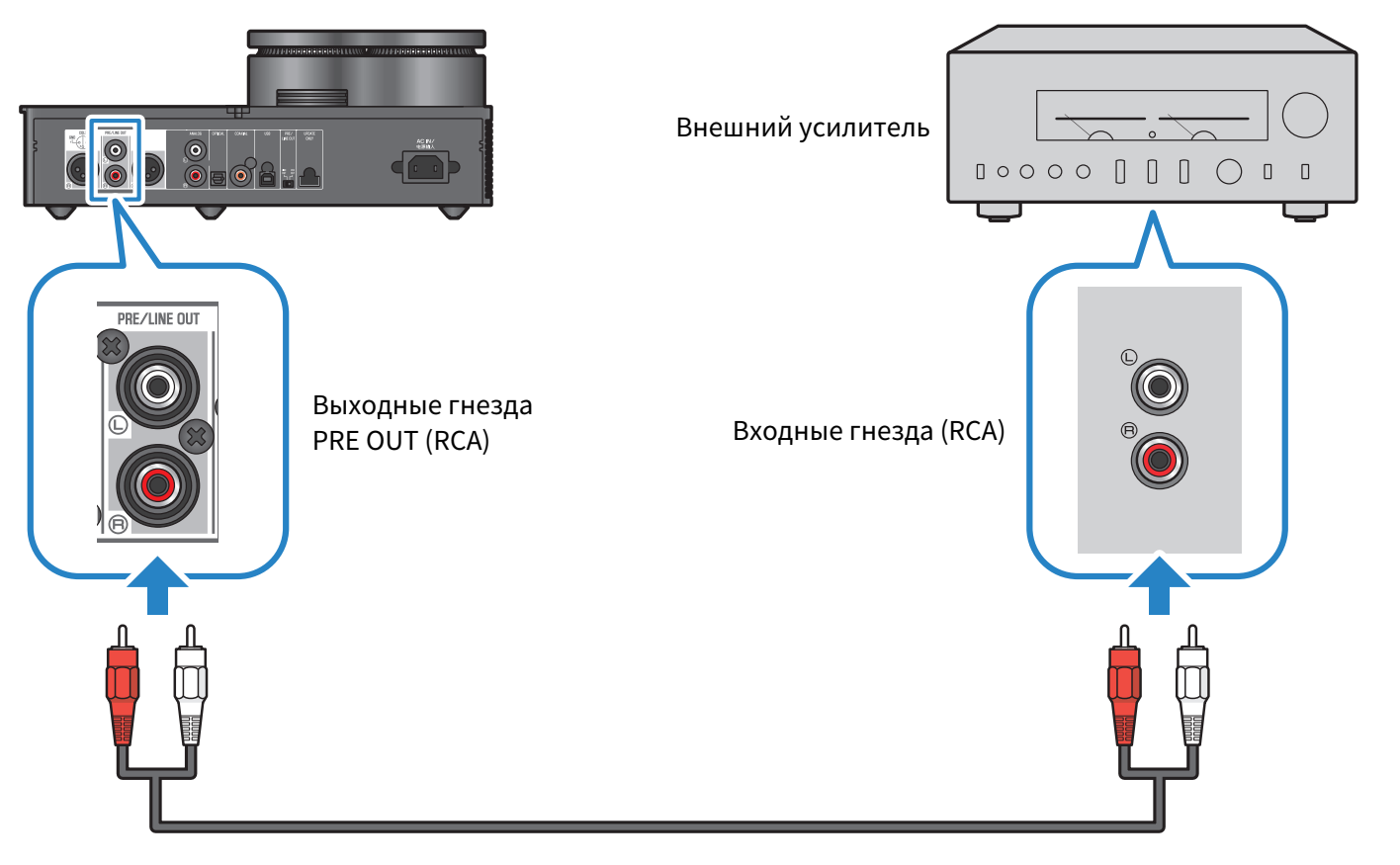

Стереокабели RCA

Обязательно установите переключатель [PRE/LINE OUT] после подключения кабелей.

Установка переключателя [PRE/LINE OUT]

Установите переключатель в соответствии с тем, имеет ли подключенное устройство функцию регулировки громкости. Перед переключением данного переключателя установите режим питания данного изделия в выключенное положение (режим ожидания).

Для устройств, имеющих функцию регулировки громкости (предусилителей, активных колонок и т.п.)

Установите переключатель в [LINE OUT]. С этой настройкой громкость будет регулироваться на устройстве, подключенном к данному изделию.

Используйте настройку [PRE OUT], если устройство имеет функцию регулировки громкости, но громкость невозможно отрегулировать при использовании указанного гнезда или разъема. (Пример: гнездо MAIN IN на Yamaha A-S3200)

Для устройств, не имеющих функции регулировки громкости

Установите переключатель в [PRE OUT]. С этой настройкой громкость будет регулироваться на изделии.

ПРИМЕЧАНИЕ
  • Не подсоединяйте одновременно кабель XLR и стереокабель RCA к одному усилителю. Это может привести к возникновению шума.
  • Вы можете выбрать в качестве целевого устройства для вывода либо только гнезда для наушников, либо выходные гнезда [PRE/LINE OUT]. Вы не можете одновременно выводить аудиосигналы на наушники и на внешний усилитель.
  • Эффект звукового поля SOUND FIELD MODE () или PURE DIRECT () не применяется к сигналу, который выводится через выходные гнезда [PRE/LINE OUT].
  • Некоторые из различных настроек не оказывают влияния на сигнал, который выводится через выходные гнезда [PRE/LINE OUT]. Для получения подробной информации см. пояснение каждого параметра меню ().
