Panel trasero

Parte inferior del panel trasero

a

Toma de CC de [12V]

Conecte el adaptador de CA incluido aquí.

b

Conmutador de selección [POWER SOURCE]

Selecciona qué toma se usa utiliza para suministrar alimentación a este producto. Establézcalo en el lado de [USB 2.0] cuando suministre alimentación a este producto mediante el puerto [USB 2.0], y establézcalo en el lado de la toma de CC de [12V] cuando suministre alimentación a este producto mediante la toma de CC de [12V].

c

Toma [USB 2.0] (tipo C)

Conecte su ordenador o iPad/iPhone. Al conectar un ordenador, se suministrará alimentación del ordenador a esta unidad. Al conectar un iPad/iPhone, conecte por separado el adaptador de CA incluido a la toma de CC de [12V].

NOTA
  • Se necesita un controlador dedicado para utilizar este producto con un ordenador. Descargue e instale el controlador desde el siguiente sitio web.
AVISO
  • No conecte otros dispositivos al puerto USB 2.0, salvo un ordenador, iPad o iPhone.
  • Se necesita una fuente de alimentación de 5 V y 1,5 A para utilizar el producto con la alimentación por bus. Si no se suministra una cantidad de energía suficiente para un funcionamiento estable, suministre energía por separado mediante la toma de CC de [12V].
Puntos de atención al utilizar el puerto USB
  • Tenga en cuenta los siguientes puntos para evitar la pérdida de datos al conectar el puerto USB a otros dispositivos.
  • Tenga en cuenta lo siguiente antes de introducir o desenchufar el cable USB.
  • Salga de todas las aplicaciones.
  • Asegúrese de que no se estén transmitiendo datos desde este producto.
  • Después de desenchufar el cable, asegúrese de esperar al menos seis segundos antes de volver a enchufarlo. La conexión y desconexión rápidas del cable puede provocar un fallo de funcionamiento.

d

Toma [ASSIGNABLE FOOT SW]

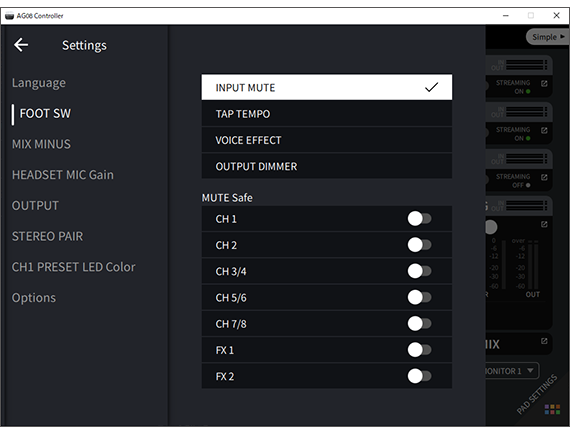

Conecte un conmutador de pie (como un Yamaha FC5, que se vende por separado) aquí. Puede establecer las funciones INPUT MUTE, TAP TEMPO, VOICE EFFECT y OUTPUT DIMMER para que se apliquen con el conmutador de pedal. Utilice la aplicación AG08 Controller para asignar estas funciones. Pulse el botón [] en AG08 Controller y seleccione Settings → FOOT SW para realizar la configuración.

Parte superior del panel trasero

a

Conectores [MONITOR OUT] (XLR)

Conecte el monitor autoalimentado o un equipo similar aquí. Son compatibles con los conectores XLR.

b

Tomas [MONITOR OUT] (teléfono)

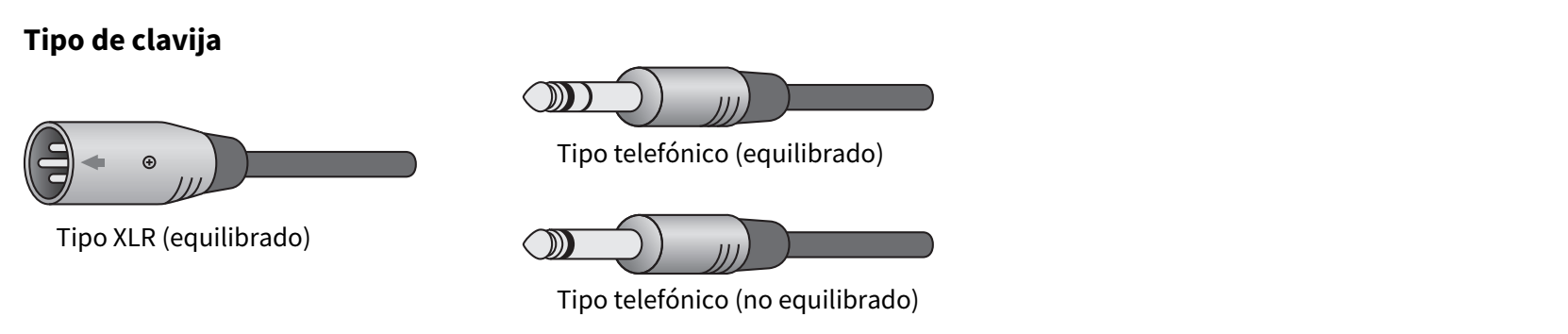

Conecte el monitor autoalimentado o un equipo similar aquí. Son compatibles con clavijas telefónicas (equilibradas/no equilibradas).

c

Tomas [MIX OUT] (teléfono)

Son tomas de salida de tipo telefónico equilibradas electrónicamente para emitir la señal mixta en estéreo.

d

Toma de entrada/salida para smartphone [CH7/8 (P) LINE IN/OUT] (compatible con miniclavijas estéreo de cuatro conductores (TRRS) y 3,5 mm)

Esta toma de entrada/salida se puede utilizar en muchas situaciones diferentes. Compatible con miniclavijas estéreo de cuatro conductores (compatible con CTIA). Puede conectar un smartphone o tableta, como un dispositivo de Android, aquí y utilizar una aplicación para añadir efectos de sonido como señales de audio o música de fondo. Ajuste el volumen de salida del dispositivo conectado. Puede enviar la señal de audio de este producto a un dispositivo conectado.

e

Toma [CH5/6 LINE IN] (compatible con miniclavijas estéreo de tres conductores (TRS) y 3,5 mm)

Conecte un instrumento musical electrónico, un dispositivo de audio u otro equipo de nivel de línea aquí. Compatible con cables de miniclavija estéreo.

f

Tomas [CH5/6 LINE IN] (clavijas de tipo RCA)

Conecte un instrumento musical electrónico, un dispositivo de audio u otro equipo de nivel de línea aquí. Compatible con clavijas de tipo RCA. Las miniclavijas estéreo de (TRS) y 3,5 mm y tres conductores tienen prioridad sobre las clavijas de tipo RCA. No puede utilizar ambos tipos al mismo tiempo.

g

Tomas [CH3/4 LINE] (tipo telefónico)

Conecte un instrumento musical electrónico, un dispositivo de audio u otro equipo de nivel de línea aquí. Compatible con clavijas telefónicas.

h

Toma [CH2 MIC/LINE/HI-Z]

Conecte el micrófono, el instrumento musical electrónico u otro dispositivo aquí. Compatible con XLR y clavijas telefónicas.

También puede conectar un dispositivo con una impedancia de salida alta como una guitarra eléctrica o bajo aquí.

i

Toma [CH1 MIC/LINE]

Conecte el micrófono, el instrumento musical electrónico u otro dispositivo aquí. Compatible con XLR y clavijas telefónicas.

Asignación de señales de salida a las salidas

NOTA
  • Puede utilizar la aplicación AG08 Controller para cambiar la señal que se emite a las tomas/conectores [MONITOR OUT], las tomas [MIX OUT] y la toma [CH7/8 LINE IN/OUT].
  • Salida para las tomas [MONITOR OUT]
  • En la aplicación AG08 Controller, use los ajustes de MONITOR OUT que se muestran en la esquina inferior derecha de la pantalla del modo Detail para seleccionar la salida.
  • Salida para las tomas [MIX OUT] y la toma [CH7/8 LINE IN/OUT]

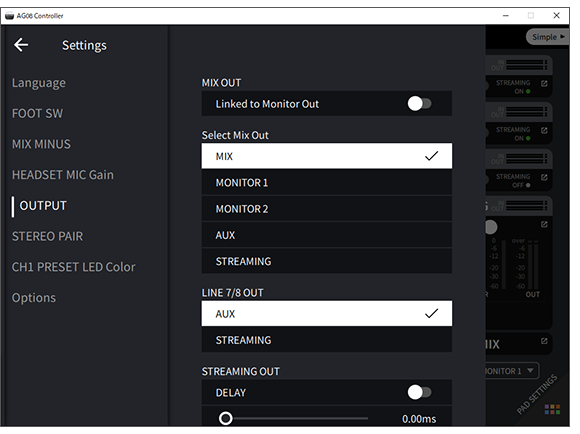

  • Pulse el botón [] en AG08 Controller y seleccione Settings → OUTPUT para realizar la configuración.
  • Para las señales para MIX, MONITOR1, MONITOR2, AUX y STREAMING, consulte el diagrama de bloques.
