背面

[12V] DC 插孔

在此連接隨附的 AC 變壓器。

[POWER SOURCE] 選擇開關

選擇用於為本產品供電的插孔。將此設為 [USB 2.0] 側可透過 [USB 2.0] 連接埠為本產品供電，將此設為 [12V] DC 插孔側可透過 [12V] DC 插孔為本產品供電。

[USB 2.0] 插孔（Type C）

連接電腦或 iPad/iPhone。連接電腦時，電源會從電腦供應至本裝置。連接 iPad/iPhone 時，請將隨附的 AC 變壓器單獨連接至 [12V] DC 插孔。

[ASSIGNABLE FOOT SW] 插孔

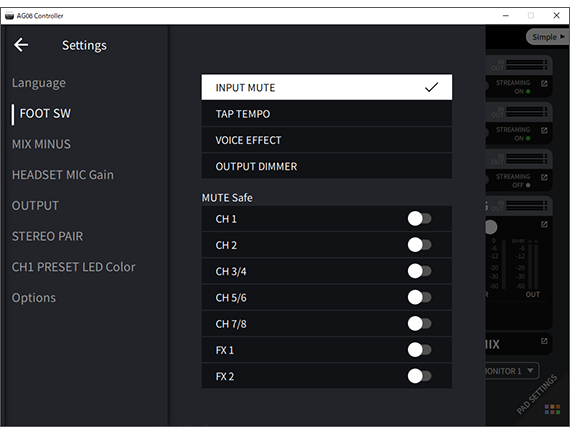

在此連接腳踏開關（如 Yamaha FC5，另售）。您可將 INPUT MUTE、TAP TEMPO、VOICE EFFECT 及 OUTPUT DIMMER 功能設為搭配腳踏開關使用。使用 AG08 Controller 應用程式指派這些功能。按下 AG08 Controller 上的選單 [] 按鈕，然後選擇 Settings → FOOT SW 進行設定。

[MONITOR OUT] 接頭（XLR）

在此連接插電監聽喇叭或類似設備。這些相容於 XLR 接頭。

[MONITOR OUT] 插孔（耳機）

在此連接插電監聽喇叭或類似設備。這些相容於耳機插頭（平衡／非平衡）。

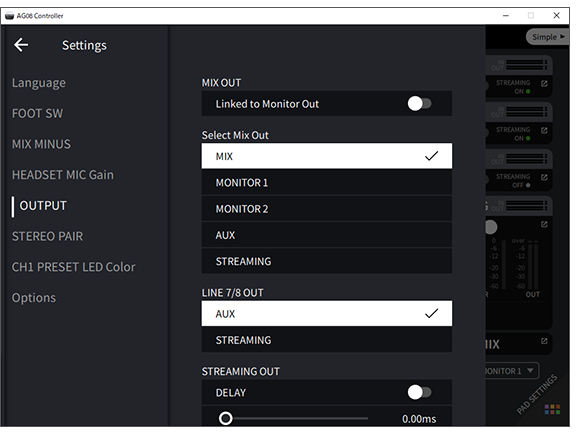

[MIX OUT] 插孔（耳機）

這些為電子平衡式耳機型輸出插孔，能以立體聲輸出混音訊號。

[CH7/8（P）LINE IN/OUT] 智慧型手機輸入／輸出插孔（相容於四芯（TRRS）3.5 mm 立體聲迷你插頭）

輸入／輸出插孔可用於許多不同情況。相容於四芯立體聲迷你插頭（符合 CTIA）。在此可連接智慧型手機或平板電腦（例如 Android 裝置），並使用應用程式來新增音效，例如音訊提示或背景音樂。調整已連接裝置的輸出音量。您可將本產品的音訊訊號傳送至已連接的裝置。

[CH5/6 LINE IN] 插孔（相容於三芯（TRS）3.5 mm 立體聲迷你插頭）

在此連接電子樂器、音訊裝置或其他線路位準設備。相容於立體聲迷你插頭纜線。

[CH5/6 LINE IN] 插孔（RCA 腳型）

在此連接電子樂器、音訊裝置或其他線路位準設備。相容於 RCA 腳型插頭。三芯（TRS）3.5 mm 立體聲迷你插頭優先於 RCA 腳型插頭。您無法同時使用這兩種。

[CH3/4 LINE] 插孔（耳機型）

在此連接電子樂器、音訊裝置或其他線路位準設備。相容於耳機插頭。

[CH2 MIC/LINE/HI-Z] 插孔

在此連接麥克風、電子樂器或其他裝置。同時相容於 XLR 和耳機插頭。

您也可在此連接具有高輸出阻抗的裝置，例如電吉他或貝斯。

[CH1 MIC/LINE] 插孔

在此連接麥克風、電子樂器或其他裝置。同時相容於 XLR 和耳機插頭。
