Panneau arrière
Partie inférieure du panneau arrière
a | Prise d’alimentation [12V] Branchez l’adaptateur secteur fourni à cette prise. |
b | Commutateur à glissière [POWER SOURCE] Sélectionne la prise alimentant le produit. Placez ce commutateur du côté [USB 2.0] pour alimenter le produit via le port [USB 2.0] et du côté [12V] pour l’alimenter via la prise [12V]. |
c | Port [USB 2.0] (de type C) Branchez votre ordinateur ou iPad/iPhone à ce port. Quand vous branchez un ordinateur, il assure l’alimentation de ce produit. Si vous connectez un iPad/iPhone, en revanche, branchez l’adaptateur secteur fourni avec le produit à la prise [12V]. |
- L’utilisation de ce produit sur un ordinateur requiert un pilote dédié. Téléchargez le pilote sur le site internet suivant et installez-le sur votre ordinateur.
- Ne branchez aucun dispositif autre qu’un ordinateur, iPad ou iPhone au port USB 2.0.
- L’alimentation de ce produit via un bus nécessite un courant de 5 V et de 1,5 A. Si le courant d’alimentation via le port USB ne permet pas une alimentation stable du produit, alimentez-le en branchant son adaptateur secteur à la prise [12V].
- Observez les consignes suivantes pour éviter la perte de données lors de la connexion à d’autres dispositifs via le port USB.
- Observez les consignes suivantes avant de brancher ou de débrancher le câble USB.
- Quittez toutes les applications.
- Vérifiez qu’aucun transfert de données n’est en cours sur le produit.
- Après avoir débranché le câble, attendez au moins six secondes avant de le rebrancher. Un débranchement et rebranchement rapide du câble pourrait causer un dysfonctionnement du produit.

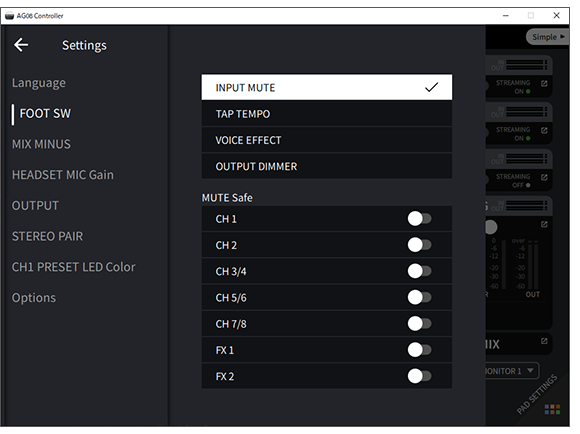

d | Prise [ASSIGNABLE FOOT SW] Branchez-y un commutateur au pied (tel que le Yamaha FC5, disponible en option). Vous pouvez définir les fonctions INPUT MUTE, TAP TEMPO, VOICE EFFECT et OUTPUT DIMMER assignées au commutateur au pied. Assignez ces fonctions via l’application AG08 Controller. Appuyez sur le bouton de menu [
|
Partie supérieure du panneau arrière

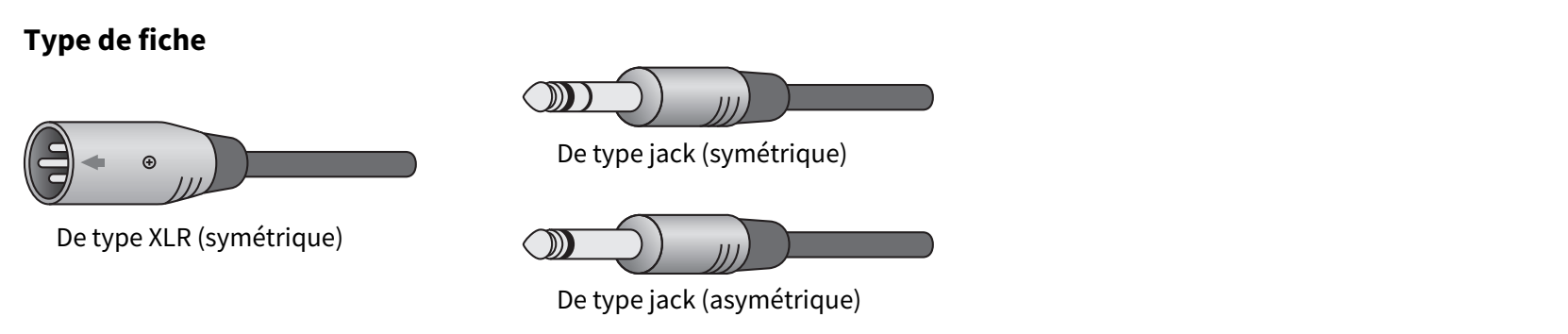

a | Prises [MONITOR OUT] (XLR) Branchez-y un moniteur actif ou un dispositif d’écoute similaire. Ces prises permettent d’utiliser des câbles à fiches XLR. |
b | Prises [MONITOR OUT] (jack) Branchez-y un moniteur actif ou un dispositif d’écoute similaire. Ces prises sont compatibles avec des fiches de type jack (symétrique/asymétrique). |
c | Prises [MIX OUT] (jack) Ces prises de sortie de type jack symétrique transmettent le signal du mixage stéréo. |
d | Prise d’entrée/de sortie de smartphone [CH7/8 (P) LINE IN/OUT] (compatible avec les câbles à fiche mini jack stéréo de 3,5 mm à 4 conducteurs « TRRS ») Cette prise d’entrée/de sortie peut servir dans diverses situations. Compatible avec les câbles à fiche mini jack stéréo à 4 conducteurs (conforme à la norme CTIA). Vous pouvez brancher votre smartphone ou tablette, tel qu’un dispositif Android à cette prise et utiliser une application pour ajouter des effets sonores tels que des jingles ou de la musique de fond. Réglez le volume de sortie sur le dispositif connecté. Vous pouvez transmettre le signal audio de ce produit à un dispositif connecté. |
e | Prise [CH5/6 LINE IN] (compatible avec les câbles à fiche mini jack stéréo de 3,5 mm à 3 conducteurs « TRS ») Branchez un instrument électronique, un dispositif audio ou tout autre équipement de niveau de ligne à cette prise. Elle est compatible avec les câbles à fiche mini jack stéréo. |
f | Prises [CH5/6 LINE IN] (de type RCA) Branchez un instrument électronique, un dispositif audio ou tout autre équipement de niveau de ligne à cette prise. Compatible avec les prises de type RCA. Les prises mini jack stéréo de 3,5 mm à 3 conducteurs (TRS) ont priorité sur les prises de type RCA. Vous ne pouvez pas utiliser simultanément ces deux types de connecteurs. |
g | Prises [CH3/4 LINE] (de type jack) Branchez un instrument électronique, un dispositif audio ou tout autre équipement de niveau de ligne à cette prise. Compatible avec les fiches de type jack. |
h | Prise [CH2 MIC/LINE/HI-Z] Branchez votre micro, instrument de musique électronique ou tout autre dispositif à cette prise. Cette prise accepte à la fois les fiches XLR et jack. Vous pouvez aussi brancher un instrument de haute impédance de sortie comme une guitare électrique ou une basse. |
i | Prise [CH1 MIC/LINE] Branchez votre micro, instrument de musique électronique ou tout autre dispositif à cette prise. Cette prise accepte à la fois les fiches XLR et jack.
|
Assignation des signaux aux sorties
- L’application AG08 Controller permet de définir quels signaux sont transmis aux prises [MONITOR OUT], aux prises [MIX OUT] et à la prise [CH7/8 LINE IN/OUT].
- Transmission aux prises [MONITOR OUT]
- Dans l’application AG08 Controller, utilisez les paramètres MONITOR OUT affichés dans le coin inférieur droit de l’écran du mode Detail pour sélectionner la sortie.
- Transmission aux prises [MIX OUT] et à la prise [CH7/8 LINE IN/OUT]

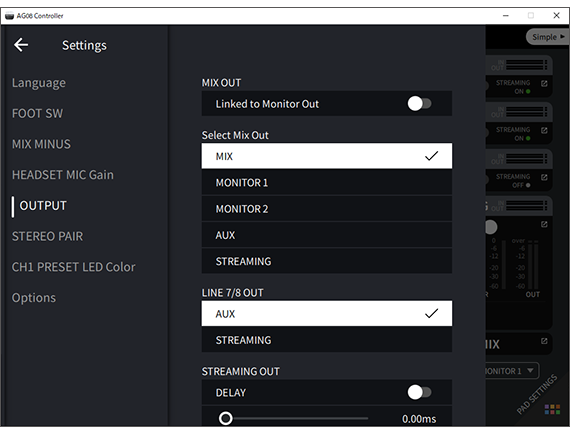

- Appuyez sur le bouton de menu [
] de AG08 Controller et sélectionnez Settings → OUTPUT pour effectuer les réglages.
- Pour les signaux transmis à MIX, MONITOR1, MONITOR2, AUX et STREAMING, voyez le schéma fonctionnel.
AG08
