Painel traseiro

Parte inferior do painel traseiro

a

[12V] conector DC

Conecte o adaptador CA incluído aqui.

b

[POWER SOURCE] chave seletora

Seleciona qual conector é usado para alimentar este produto. Defina isso para o [USB 2.0] lado ao alimentar este produto através da [USB 2.0] porta, e defina isso para o [12V] lado da tomada DC ao alimentar este produto através do [12V] conector DC.

c

[USB 2.0] conector (Tipo C)

Conecte seu computador ou iPad/iPhone. Ao conectar um computador, a energia será fornecida do computador a esta unidade. Ao conectar um iPad/iPhone, conecte o adaptador CA incluído separadamente ao [12V] conector DC.

OBSERVAÇÃO
  • É necessário um driver dedicado para usar este produto com um computador. Baixe e instale o driver do site a seguir.
AVISO
  • Não conecte nenhum outro dispositivo à porta USB 2.0, exceto um computador, iPad ou iPhone.
  • Uma fonte de alimentação de 5 V e 1,5 A é necessária para operar este produto com alimentação de barramento. Se uma quantidade de energia suficiente não estiver disponível para uma fonte de alimentação estável, forneça energia separadamente através do [12V] conector DC.
Pontos de cuidado ao usar a porta USB
  • Observe os seguintes pontos para evitar a perda de dados ao conectar a porta USB a outros dispositivos.
  • Observe o seguinte antes de inserir ou desconectar o cabo USB.
  • Saia de todos os aplicativos.
  • Certifique-se de que nenhum dado está sendo transmitido deste produto.
  • Depois de desconectar o cabo, espere pelo menos seis segundos antes de conectar o cabo novamente. Conectar e desconectar rapidamente o cabo pode causar mau funcionamento.

d

[ASSIGNABLE FOOT SW] conector

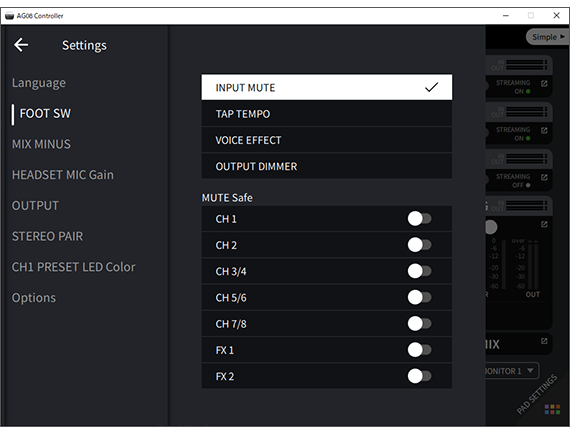

Conecte um pedal (como um Yamaha FC5, vendido separadamente) aqui. Você pode definir o INPUT MUTE, TAP TEMPO, VOICE EFFECT e OUTPUT DIMMER funções a serem usadas com o pedal. Use o AG08 Controller app para atribuir essas funções. Pressione o menu [] botão no AG08 Controller, e selecione Settings → FOOT SW para fazer as configurações.

Parte superior do painel traseiro

a

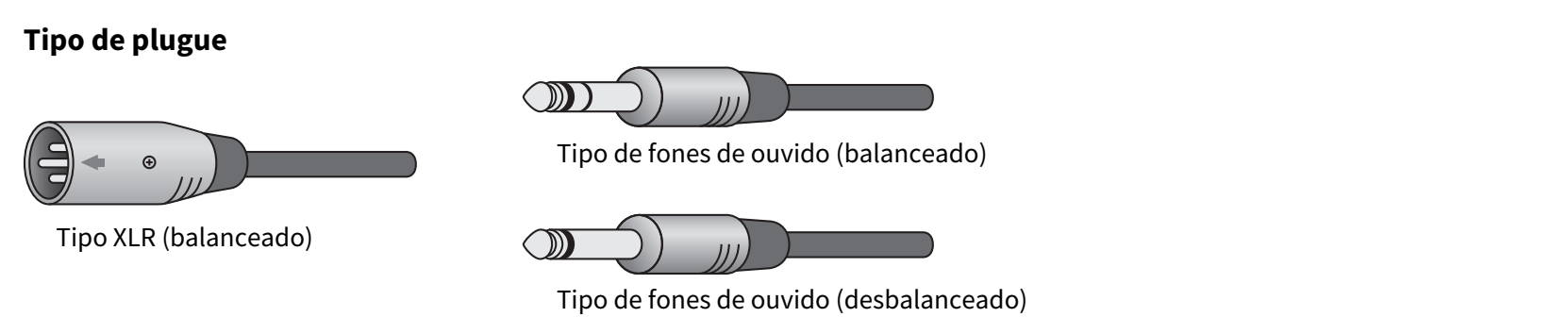

[MONITOR OUT] conectores (XLR)

Conecte seu alto-falante de monitor alimentado ou equipamento similar aqui. Estes são compatíveis com conectores XLR.

b

[MONITOR OUT] conectores (fone)

Conecte seu alto-falante de monitor alimentado ou equipamento similar aqui. São compatíveis com plugues de fone de ouvido (balanceados/desbalanceados).

c

[MIX OUT] conectores (fone)

Estes são conectores de saída tipo fone balanceados eletronicamente para a saída do sinal mixado em estéreo.

d

[CH7/8 (P) LINE IN/OUT] conector de entrada/saída para smartphone (compatível com mini plugues estéreo de quatro condutores (TRRS) de 3,5 mm)

Este conector de entrada/saída pode ser usado em muitas situações diferentes. Compatível com mini plugues estéreo de quatro condutores (compatível com CTIA). Você pode conectar seu smartphone ou tablet como um dispositivo Android aqui e usar um aplicativo para adicionar efeitos sonoros, como dicas de áudio ou música de fundo. Ajuste o volume de saída no dispositivo conectado. Você pode enviar o sinal de áudio deste produto para um dispositivo conectado.

e

[CH5/6 LINE IN] conector (compatível com mini plugues estéreo de três condutores (TRS) de 3,5 mm)

Conecte aqui um instrumento musical eletrônico, dispositivo de áudio ou outro equipamento de nível de linha. Compatível com cabos de mini plugue estéreo.

f

[CH5/6 LINE IN] conectores (tipo de pino RCA)

Conecte aqui um instrumento musical eletrônico, dispositivo de áudio ou outro equipamento de nível de linha. Compatível com plugues tipo pino RCA. Mini plugues estéreo de três condutores (TRS) de 3,5 mm têm prioridade sobre plugues do tipo pino RCA. Você não pode usar os dois tipos ao mesmo tempo.

g

[CH3/4 LINE] conectores (tipo de fone)

Conecte aqui um instrumento musical eletrônico, dispositivo de áudio ou outro equipamento de nível de linha. Compatível com plugues de fones de ouvido.

h

[CH2 MIC/LINE/HI-Z] conector

Conecte seu microfone, instrumento musical eletrônico ou outro dispositivo aqui. Compatível com plugues XLR e de fone de ouvido.

Você também pode conectar um dispositivo com alta impedância de saída como uma guitarra elétrica ou baixo aqui.

i

[CH1 MIC/LINE] conector

Conecte seu microfone, instrumento musical eletrônico ou outro dispositivo aqui. Compatível com plugues XLR e de fone de ouvido.

Atribuindo sinais de saída às saídas

OBSERVAÇÃO
  • Você pode usar o AG08 Controller app para alterar quais saídas de sinal para o [MONITOR OUT] conectores, o [MIX OUT] conectores e o [CH7/8 LINE IN/OUT] conector.
  • Saída para o [MONITOR OUT] conectores
  • No AG08 Controller app, use o MONITOR OUT configurações mostradas no canto inferior direito da Detail tela de modo para selecionar a saída.
  • Saída para [MIX OUT] conectores e [CH7/8 LINE IN/OUT] conector

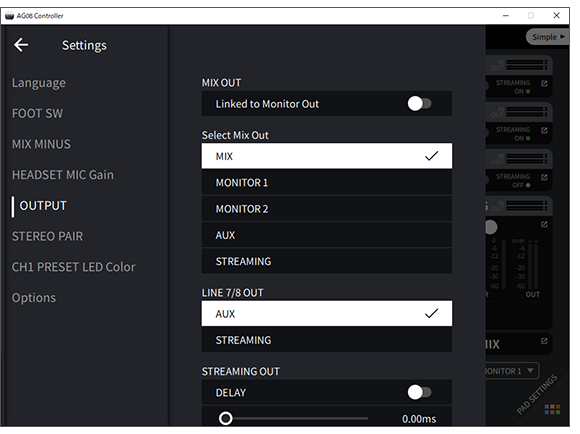

  • Pressione o menu [] botão no AG08 Controller, e selecione Settings → OUTPUT para fazer as configurações.
  • Para os sinais de MIX, MONITOR1, MONITOR2, AUX e STREAMING, consulte o diagrama de blocos.
