Задняя панель
Нижняя часть задней панели
a | Гнездо постоянного тока [12V] Подключите сюда прилагаемый сетевой адаптер. |
b | Селекторный переключатель [POWER SOURCE] Позволяет выбирать, какое гнездо используется для питания данного изделия. Установите его на сторону [USB 2.0] при питании данного изделия через порт [USB 2.0] и установите его на сторону гнезда постоянного тока [12V] при питании данного изделия через гнездо постоянного тока [12V]. |
c | Гнездо [USB 2.0] (Тип C) Подключите компьютер или iPad/iPhone. При подключении компьютера питание будет подаваться с компьютера на данный аппарат. При подключении iPad/iPhone подключите прилагаемый сетевой адаптер отдельно к гнезду постоянного тока [12V]. |
- Для использования данного изделия с компьютером требуется специальный драйвер. Загрузите и установите драйвер со следующего веб-сайта.
- Не подключайте к порту USB 2.0 какие-либо другие устройства, кроме компьютера, iPad или iPhone.
- Для работы данного изделия на питании шины требуется источник питания 5 В и 1,5 А. Если достаточное количество энергии для стабильной подачи питания недоступно, подайте питание отдельно через гнездо постоянного тока [12V].
- При подключении к USB-порту других устройств соблюдайте следующие правила, чтобы избежать потери данных.
- Соблюдайте следующие правила перед подключением или отсоединением USB-кабеля.
- Закройте все приложения.
- Убедитесь, что не выполняется передача данных с изделия.
- После отсоединения кабеля обязательно подождите не менее шести секунд перед повторным подключением кабеля. Быстрое подключение и отсоединение кабеля может вызвать неисправность.

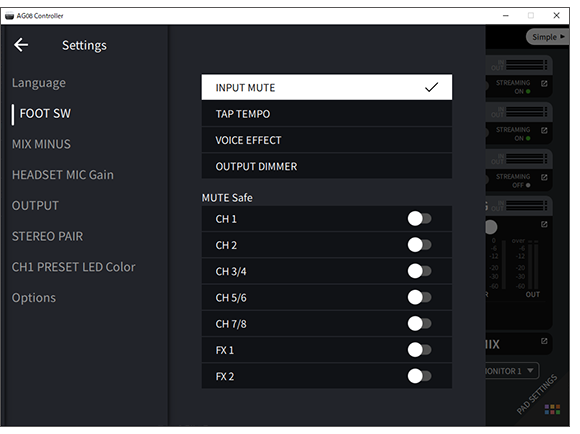

d | Разъем [ASSIGNABLE FOOT SW] Подключите сюда ножной переключатель (например, Yamaha FC5, продается отдельно). Вы можете установить для использования с ножным переключателем функции INPUT MUTE, TAP TEMPO, VOICE EFFECT и OUTPUT DIMMER. Используйте приложение AG08 Controller, чтобы назначить эти функции. Нажмите кнопку меню [
|
Верхняя часть задней панели
a | Разъемы [MONITOR OUT] (XLR) Подключите сюда активный динамик монитора или аналогичное оборудование. Они совместимы с разъемами XLR. |
b | Гнезда [MONITOR OUT] (телефонные) Подключите сюда активный динамик монитора или аналогичное оборудование. Они совместимы с телефонными штекерами (симметричными/несимметричными). |
c | Гнезда [MIX OUT] (телефонные) Это электронно-симметричные выходные гнезда телефонного типа для вывода смешанного сигнала в режиме стерео. |
d | Гнездо входа/выхода смартфона [CH7/8 (P) LINE IN/OUT] (совместимое с четырехконтактными (TRRS) 3,5-мм стерео мини-штекерами) Данное гнездо входа/выхода можно использовать во многих различных ситуациях. Совместимое с четырехконтактными стерео мини-штекерами (CTIA-совместимые). Вы можете подключить сюда смартфон или планшет, например устройство Android, и использовать приложение для добавления звуковых эффектов, например аудиоинформации или фоновой музыки. Отрегулируйте выходную громкость на подключенном устройстве. Вы можете передавать аудиосигнал с данного изделия на подключенное устройство. |
e | Гнездо [CH5/6 LINE IN] (совместимое с трехконтактными (TRS) 3,5-мм стерео мини-штекерами) Подключите сюда электронный музыкальный инструмент, аудиоустройство или другое оборудование с линейным уровнем. Совместимое с кабелями со стерео мини-штекером. |
f | Гнезда [CH5/6 LINE IN] (RCA штырькового типа) Подключите сюда электронный музыкальный инструмент, аудиоустройство или другое оборудование с линейным уровнем. Совместимые со штекерами RCA штырькового типа. Трехконтактные (TRS) 3,5-мм стерео мини-штекеры имеют приоритет перед штекерами RCA штырькового типа. Одновременное использование обоих типов невозможно. |
g | Гнезда [CH3/4 LINE] (телефонного типа) Подключите сюда электронный музыкальный инструмент, аудиоустройство или другое оборудование с линейным уровнем. Совместим с телефонными штекерами. |

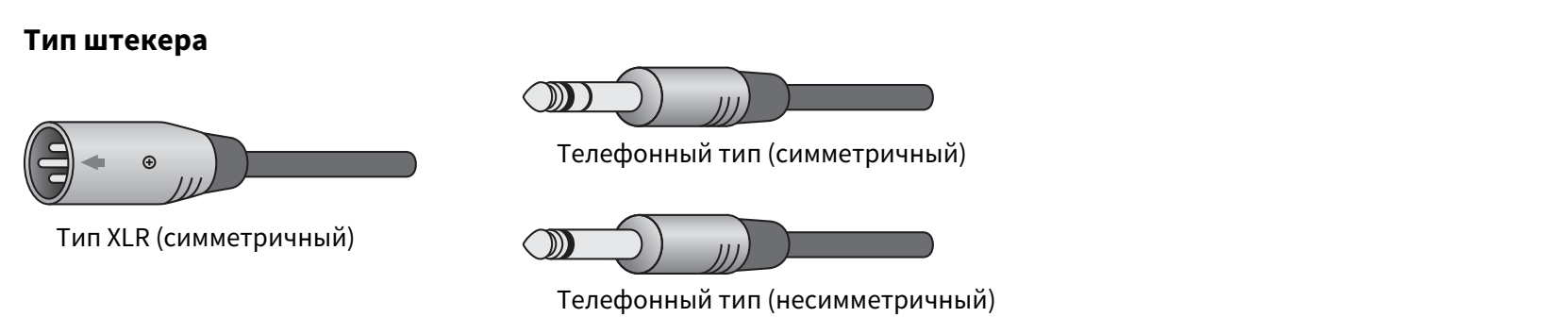

h | Гнездо [CH2 MIC/LINE/HI-Z] Подключите сюда микрофон, электронный музыкальный инструмент или другое устройство. Совместимо со штекерами XLR и телефонными штекерами. Вы также можете подключить сюда устройство с высоким выходным импедансом, например электрогитару или бас-гитару. |
i | Гнездо [CH1 MIC/LINE] Подключите сюда микрофон, электронный музыкальный инструмент или другое устройство. Совместимо со штекерами XLR и телефонными штекерами.
|
Назначение выходных сигналов выходам
- Вы можете использовать приложение AG08 Controller для изменения выводимых сигналов на гнезда/разъемы [MONITOR OUT], гнезда [MIX OUT] и гнездо [CH7/8 LINE IN/OUT].
- Вывод для гнезд [MONITOR OUT]
- В приложении AG08 Controller используйте настройки MONITOR OUT, показанные в нижнем правом углу экрана режима Detail для выбора вывода.
- Вывод для гнезд [MIX OUT] и гнезда [CH7/8 LINE IN/OUT]

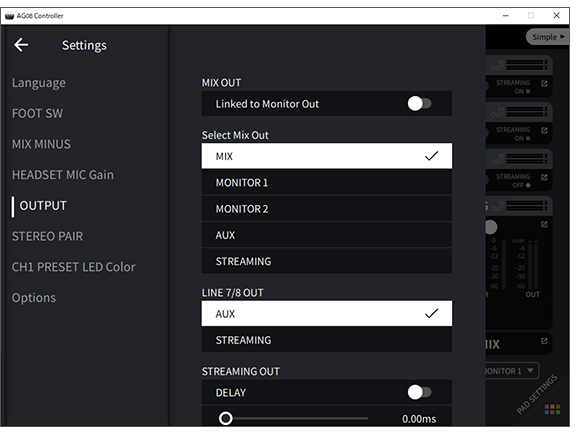

- Нажмите кнопку меню [
] на AG08 Controller и выберите Settings → OUTPUT для выполнения настроек.
- Для получения информации о сигналах MIX, MONITOR1, MONITOR2, AUX и STREAMING см. блок-схему.
