후면 패널

[12V] DC 잭

포함된 AC 어댑터를 여기에 연결합니다.

[POWER SOURCE] 선택 스위치

본 제품에 전원을 공급하는 데 사용할 잭을 선택합니다. [USB 2.0] 포트를 통해 본 제품에 전원을 공급할 때는 [USB 2.0] 쪽으로 설정하고, [12V] DC 잭을 통해 본 제품에 전원을 공급할 때는 [12V] DC 잭 쪽으로 설정합니다.

[USB 2.0] 잭(타입 C)

컴퓨터 또는 iPad/iPhone을 연결합니다. 컴퓨터를 연결하면 컴퓨터에서 이 기기로 전원이 공급됩니다. iPad/iPhone을 연결할 때는 포함된 AC 어댑터를 [12V] DC 잭에 별도로 연결합니다.

[ASSIGNABLE FOOT SW] 잭

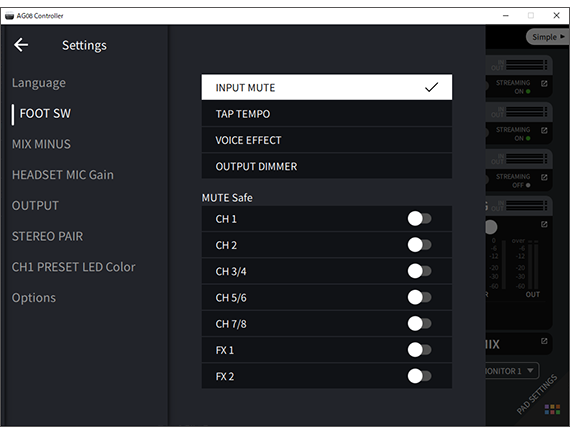

여기에 풋스위치(예: Yamaha FC5, 별매)를 연결합니다. 발 스위치와 함께 사용할 수 있는 INPUT MUTE, TAP TEMPO, VOICE EFFECT, OUTPUT DIMMER 기능을 설정할 수 있습니다. AG08 Controller 앱을 사용하여 이러한 기능을 할당하십시오. AG08 Controller의 메뉴 [] 버튼을 누르고 Settings → FOOT SW를 선택하여 설정합니다.

[MONITOR OUT] 커넥터(XLR)

전원이 공급되는 모니터 스피커 또는 이와 유사한 장비를 여기에 연결하십시오. XLR 커넥터와 호환됩니다.

[MONITOR OUT] 잭(폰)

전원이 공급되는 모니터 스피커 또는 이와 유사한 장비를 여기에 연결하십시오. 폰 플러그(밸런스드/언밸런스드)와 호환됩니다.

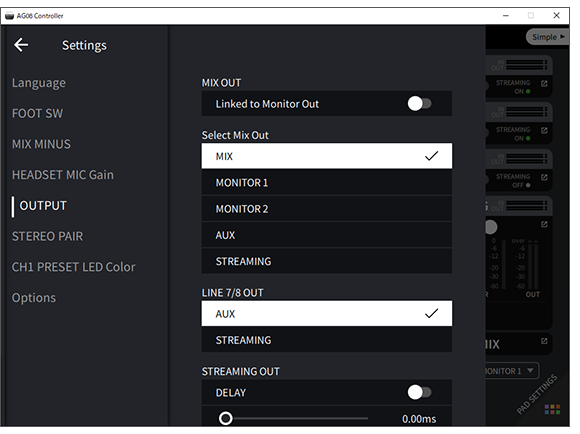

[MIX OUT] 잭(폰)

믹스된 신호를 스테레오로 출력하기 위한 전자적 밸런스드 폰 타입 출력 잭입니다.

[CH7/8 (P) LINE IN/OUT] 스마트폰 입력/출력 잭(4접점(TRRS) 3.5mm 스테레오 미니 플러그와 호환)

이 입력/출력 잭은 다양한 상황에서 사용할 수 있습니다. 4접점 스테레오 미니 플러그(CTIA 호환)와 호환됩니다. 여기에 스마트폰이나 Android 장치와 같은 태블릿을 연결하고 애플리케이션을 사용하여 오디오 신호 또는 배경 음악과 같은 음향 효과를 추가할 수 있습니다. 연결된 장치의 출력 볼륨을 조절합니다. 본 제품의 오디오 신호를 연결된 장치로 보낼 수 있습니다.

[CH5/6 LINE IN] 잭(3접점(TRS) 3.5mm 스테레오 미니 플러그와 호환)

여기에 전자 악기, 오디오 장치 또는 기타 라인 레벨 장비를 연결합니다. 스테레오 미니 플러그 케이블과 호환됩니다.

[CH5/6 LINE IN] 잭(RCA 핀 타입)

여기에 전자 악기, 오디오 장치 또는 기타 라인 레벨 장비를 연결합니다. RCA 핀 타입 플러그와 호환됩니다. 3접점(TRS) 3.5mm 스테레오 미니 플러그가 RCA 핀 타입 플러그보다 우선합니다. 두 가지 타입을 동시에 사용할 수 없습니다.

[CH3/4 LINE] 잭(폰 타입)

여기에 전자 악기, 오디오 장치 또는 기타 라인 레벨 장비를 연결합니다. 폰 플러그와 호환됩니다.

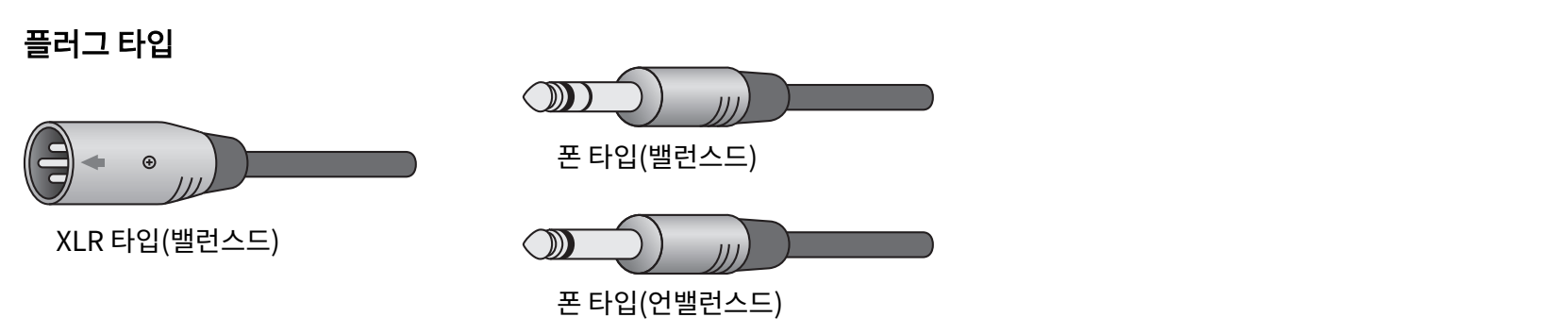

[CH2 MIC/LINE/HI-Z] 잭

여기에 마이크, 전자 악기 또는 기타 장치를 연결합니다. XLR 및 폰 플러그와 모두 호환됩니다.

여기에 전자 기타 또는 베이스 기타와 같이 출력 임피던스가 높은 장치를 연결할 수도 있습니다.

[CH1 MIC/LINE] 잭

여기에 마이크, 전자 악기 또는 기타 장치를 연결합니다. XLR 및 폰 플러그와 모두 호환됩니다.
