后面板

[12V] DC 插孔

在此处连接随附的 AC 适配器。

[POWER SOURCE] 选择开关

选择给本产品供电的插孔。通过 [USB 2.0] 端口给本产品供电时，将此开关设置到 [USB 2.0] 一侧，通过 [12V] DC 插孔给本产品供电时，将此开关设置到 [12V] DC 插孔一侧。

[USB 2.0] 插孔 (Type C)

连接您的计算机或 iPad/iPhone。连接计算机时，可通过计算机给本产品供电。连接 iPad/iPhone 时，将随附的 AC 适配器单独连接到 [12V] DC 插孔。

[ASSIGNABLE FOOT SW] 插孔

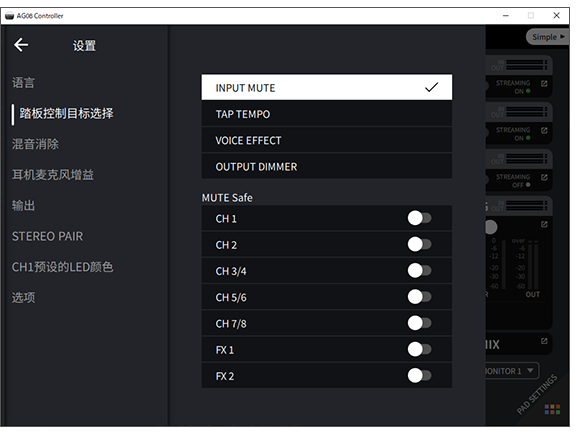

在此处连接脚踏开关（例如 Yamaha FC5，单独出售）。您可以设置 INPUT MUTE、TAP TEMPO、VOICE EFFECT 和 OUTPUT DIMMER 功能，与脚踏开关结合使用。使用 AG08 Controller 应用程序分配这些功能。按下 AG08 Controller 上的菜单 [] 按钮，然后选择设置 → 踏板控制目标选择 以进行设置。

[MONITOR OUT] 连接器 (XLR)

在此处连接有源监听扬声器或者类似的设备。这些设备可兼容 XLR 连接器。

[MONITOR OUT] 插孔（耳机）

在此处连接有源监听扬声器或者类似的设备。这些设备可兼容耳机插头（平衡/非平衡）。

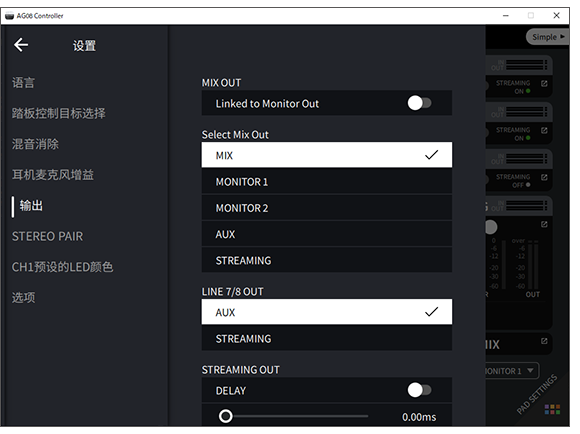

[MIX OUT] 插孔（耳机）

这些是电子平衡的耳机类型输出插孔，用于输出立体声混合信号。

[CH7/8 (P) LINE IN/OUT] 智能手机输入/输出插孔（兼容四芯 [TRRS] 3.5 mm 立体声迷你插头）

该输入/输出插孔可用于多种不同情况。可兼容四芯立体声迷你插头（符合 CTIA）。您可以在此处连接自己的智能手机或平板电脑（例如 Android 设备），然后使用应用程序添加音效，例如音频提示或者背景音乐。调节已连接设备的输出音量。您可以将本产品的音频信号发送至已连接设备。

[CH5/6 LINE IN] 插孔（兼容三芯 [TRS] 3.5 mm 立体声迷你插头）

在此处连接电子乐器、音频设备或其他线路电平设备。兼容立体声迷你插头线缆。

[CH5/6 LINE IN] 插孔（RCA 针式）

在此处连接电子乐器、音频设备或其他线路电平设备。兼容 RCA 针式插头。三芯 (TRS) 3.5 mm 立体声迷你插头优于 RCA 针式插头。您不能同时使用两种插头。

[CH3/4 LINE] 插孔（耳机式）

在此处连接电子乐器、音频设备或其他线路电平设备。可兼容耳机插头。

[CH2 MIC/LINE/HI-Z] 插孔

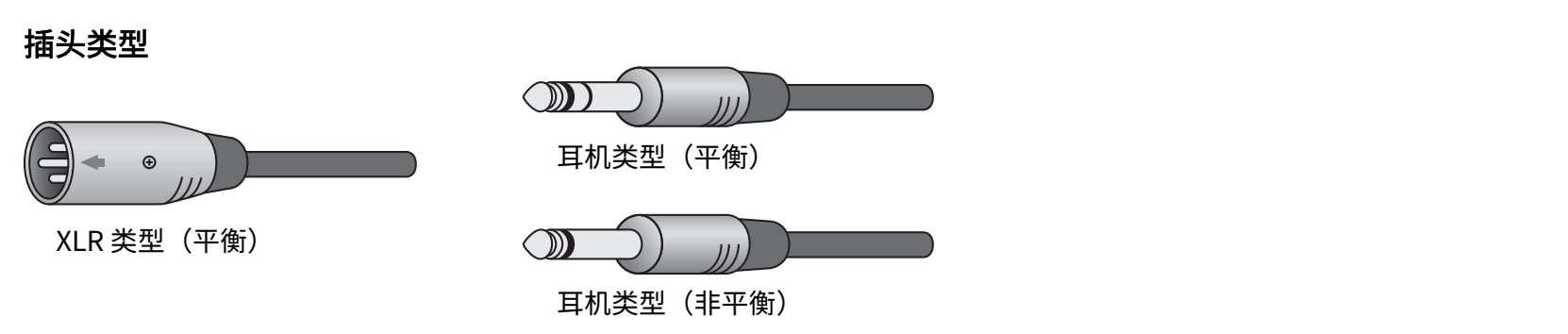

在此处连接您的麦克风、电子乐器或其他设备。同时兼容 XLR 和耳机式插头。

您还可以在此处连接高输出阻抗设备，例如电吉他或贝斯吉他。

[CH1 MIC/LINE] 插孔

在此处连接您的麦克风、电子乐器或其他设备。同时兼容 XLR 和耳机式插头。
