Rückseite
Unterbereich der Rückseite
a | Gleichstrom-Buchse [12V] Das zugehörige Netzteil hier anschließen. |
b | Wahlschalter [POWER SOURCE] Wählt aus, welche Buchse zur Stromversorgung dieses Geräts verwendet wird. Die Stromversorgung dieses Gerät erfolgt in der Stellung [USB 2.0] über den Port [USB 2.0] und in der Stellung [12V] über die Gleichstrom-Buchse [12V]. |
c | Port [USB 2.0] (Typ-C) Computer oder iPad/iPhone hier anschließen. Ist ein Computer angeschlossen, wird dieses Gerät vom Computer mit Strom versorgt. Wird ein iPad/iPhone angeschlossen, außerdem das zugehörige Netzteil mit der Gleichstrom- Buchse [12V] verbinden. |
- Für die Verwendung dieses Geräts mit einem Computer ist ein zugehöriger Treiber erforderlich. Den Treiber von der folgenden Website herunterladen und installieren.
- Keine anderen Geräte als Computer, iPad oder iPhone mit dem Port USB 2.0 verbinden.
- Ein Busstrom von 5 V und 1,5 A ist für den Betrieb erforderlich. Falls nicht ausreichend Strom für eine stabile Stromversorgung zur Verfügung steht, Strom über die Gleichstrom-Buchse [12V] bereitstellen.
- Folgende Punkte beachten, um Datenverlust beim Verbinden des USB-Ports mit anderen Geräten zu vermeiden.
- Vor dem Anschließen oder Lösen des USB-Kabels Folgendes beachten.
- Alle Anwendungen beenden.
- Sicherstellen, dass keine Daten von diesem Gerät übertragen werden.
- Nach dem Lösen des Kabels mindestens sechs Sekunden warten, bevor es wieder angeschlossen wird. Rasches Anschließen oder Lösen des Kabels kann Störungen verursachen.

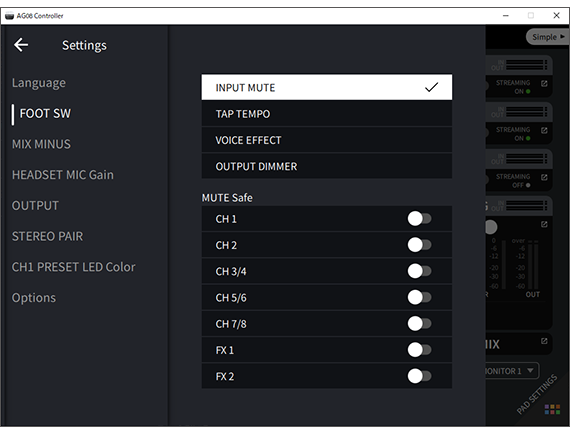

d | Buchse [ASSIGNABLE FOOT SW] Hier einen Fußschalter (z. B. Yamaha FC5, getrennt erhältlich) anschließen. Die mit dem Fußschalter einsetzbaren Funktionen INPUT MUTE, TAP TEMPO, VOICE EFFECT und OUTPUT DIMMER können festgelegt werden. Die entsprechenden Funktionen können mit der Anwendung „AG08 Controller“ zugewiesen werden. Die Menü-Schaltfläche [
|
Oberbereich der Rückseite

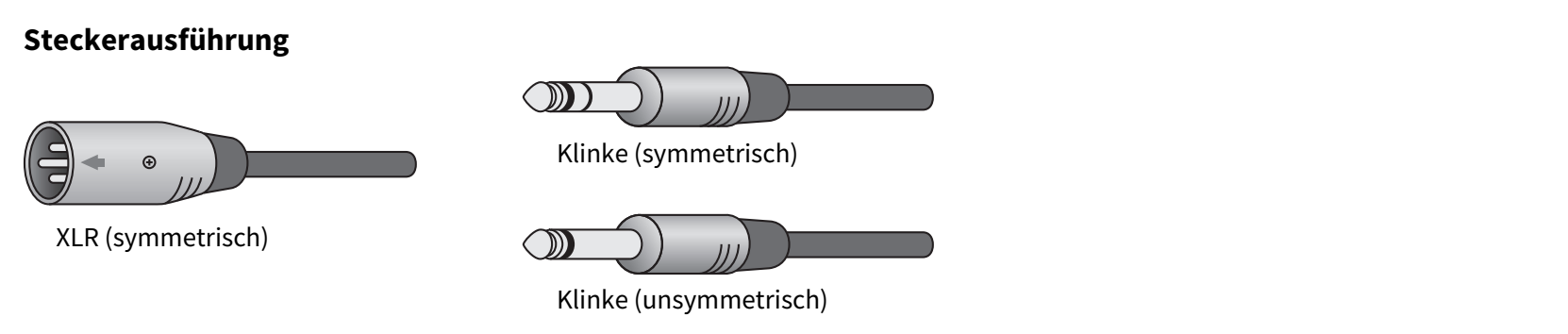

a | Buchsen [MONITOR OUT] (XLR) Hier einen aktiven Monitorlautsprecher oder ein ähnliches Gerät anschließen. Nehmen XLR-Stecker auf. |
b | Buchsen [MONITOR OUT] (Klinke) Hier einen aktiven Monitorlautsprecher oder ein ähnliches Gerät anschließen. Nehmen (symmetrische/unsymmetrische) Klinkenstecker auf. |
c | Buchsen [MIX OUT] (Klinke) Diese elektronisch symmetrierten Ausgangsklinkenbuchsen geben das Mix-Signal in Stereo aus. |
d | Smartphone-Eingangs-/Ausgangsbuchse [CH7/8 (P) LINE IN/OUT] (kompatibel mit vierpoligen (TRRS) 3,5-mm-Stereo-Ministeckern) Diese Eingangs-/Ausgangsbuchse kann in vielen verschiedenen Situationen verwendet werden. Kompatibel mit (CTIA-konformen) vierpoligen Ministeckern. Hier kann ein Smartphone oder Tablet wie ein Android Gerät verbunden werden, um mit einer Anwendung Soundeffekte wie Audiohinweise oder Hintergrundmusik hinzuzufügen. Die Ausgabelautstärke am verbundenen Gerät anpassen. Das Audiosignal von diesem Gerät kann an eines verbundenes Gerät gesendet werden. |
e | Buchse [CH5/6 LINE IN] (kompatibel mit dreipoligen (TRS) 3,5-mm-Stereo-Ministeckern) Hier ein elektronisches Musikinstrument, Audiogerät oder anderes Gerät mit Line-Pegel anschließen. Kompatibel mit Stereo-Ministeckerkabeln. |
f | Buchsen [CH5/6 LINE IN] (Cinch) Hier ein elektronisches Musikinstrument, Audiogerät oder anderes Gerät mit Line-Pegel anschließen. Unterstützt Cinch-Stecker. Dreipolige (TRS) 3,5-mm-Stereo-Ministecker haben Vorrang über Cinch-Stecker. Beide Typen können nicht gleichzeitig eingesetzt werden. |
g | Buchsen [CH3/4 LINE] (Klinke) Hier ein elektronisches Musikinstrument, Audiogerät oder anderes Gerät mit Line-Pegel anschließen. Nimmt Klinkenstecker auf. |
h | Buchse [CH2 MIC/LINE/HI-Z] Hier ein Mikrofon, elektronisches Musikinstrument oder anderes Gerät anschließen. Kompatibel mit XLR- und Klinkensteckern. Hier kann ebenfalls ein Gerät mit hoher Ausgangsimpedanz wie eine E- oder Bassgitarre angeschlossen werden. |
i | Buchse [CH1 MIC/LINE] Hier ein Mikrofon, elektronisches Musikinstrument oder anderes Gerät anschließen. Kompatibel mit XLR- und Klinkensteckern.
|
Ausgängen Ausgangssignale zuordnen
- Mit der Anwendung AG08 Controller kann geändert werden, welches Signal an die Buchsen [MONITOR OUT], [MIX OUT] und [CH7/8 LINE IN/OUT] ausgegeben wird.
- Ausgabe an die Buchsen [MONITOR OUT]
- In AG08 Controller über die Einstellungen MONITOR OUT in der unteren rechten Ecke des Modus-Bildschirms Detail den Ausgang auswählen.
- Ausgabe an die Buchsen [MIX OUT] und [CH7/8 LINE IN/OUT]

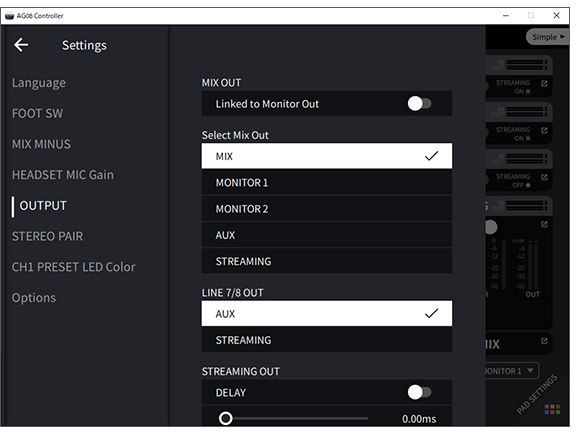

- Die Menü-Schaltfläche [
] in AG08 Controller betätigen und Settings → OUTPUT auswählen, um die Einstellung vorzunehmen.
- Einzelheiten zu den Signalen für MIX, MONITOR1, MONITOR2, AUX und STREAMING finden sich im Blockdiagramm.
